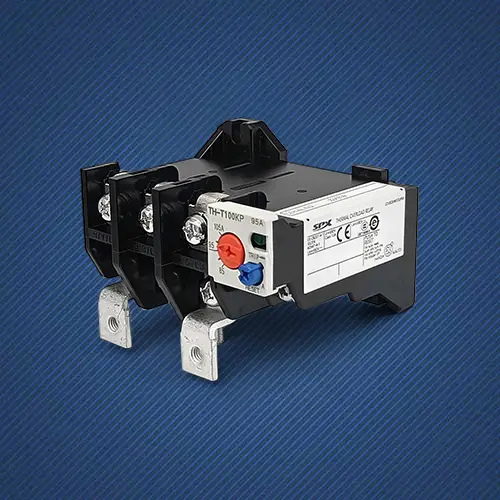

รีเลย์โอเวอร์โหลดความร้อน

ในฐานะผู้ผลิตมืออาชีพ SPX ต้องการจัดหารีเลย์โอเวอร์โหลดความร้อนคุณภาพสูงให้กับคุณ

ในบรรดาข้อผิดพลาดหลายประการของมอเตอร์ไฟฟ้า ความร้อนสูงเกินไปและการเสื่อมสภาพของฉนวนที่คดเคี้ยวที่เกิดจากการโอเวอร์โหลดในระยะยาวเป็นรูปแบบความเสียหายที่พบบ่อยที่สุดและสะสม Thermal Overload Relay คุณภาพสูงของ SPX ถือกำเนิดขึ้นเพื่อจุดประสงค์นี้ มันเหมือนกับเครื่องบันทึกที่ภักดี โดย "ตรวจจับ" และ "จดจำ" สถานะความร้อนของมอเตอร์อย่างต่อเนื่องผ่านแผ่นโลหะคู่ภายใน คุณลักษณะการป้องกันตรงกับเส้นโค้งคุณลักษณะทางความร้อนของมอเตอร์อย่างสมบูรณ์แบบ เมื่อโอเวอร์โหลดเล็กน้อยกินเวลานานหรือโอเวอร์โหลดอย่างรุนแรงเกิดขึ้นครู่หนึ่ง มันจะออกคำสั่งทริปทันเวลาเพื่อตัดแหล่งจ่ายไฟและให้การป้องกันก่อนที่มอเตอร์จะถึงอุณหภูมิที่เป็นอันตราย นี่คือหน่วยข่าวกรองในการป้องกันตามหลักการทางกายภาพ โดยตรง เชื่อถือได้ และไม่ต้องใช้แหล่งจ่ายไฟภายนอก

องค์ประกอบโลหะคู่แกนกลางของรีเลย์โอเวอร์โหลดความร้อนแบบกำหนดเองผ่านการเสียรูปเนื่องจากความร้อนที่เกิดจากกระแสไฟฟ้า ซึ่งจำลองกระบวนการทำความร้อนและความเย็นของขดลวดมอเตอร์โดยตรง คุณลักษณะการป้องกัน (ความสัมพันธ์ของเวลาปัจจุบัน) มีความสอดคล้องอย่างมากกับความทนทานต่อความร้อนของมอเตอร์ และเป็นการป้องกันแบบ "อนาล็อก" ที่สำคัญ

ยิ่งกระแสไฟฟ้าเกินพิกัดมากเท่าใด ความร้อนก็จะยิ่งมากขึ้นเท่านั้น ความเร็วในการดัดงอของแถบโลหะคู่ก็จะเร็วขึ้น และเวลาในการสะดุดก็จะสั้นลงด้วย คุณลักษณะเวลาผกผันทางกายภาพโดยธรรมชาตินี้สามารถทำได้โดยไม่ต้องใช้วงจรที่ซับซ้อนและมีความเสถียรมาก

สำหรับสถานะ "ไม่แข็งแรง" ของมอเตอร์ไฟฟ้าที่ทำงานที่กระแสไฟฟ้าที่กำหนด 105% -120% เป็นเวลานาน ตัวป้องกันแบบอิเล็กทรอนิกส์อาจถูกละเลยเนื่องจากการตั้งค่าหรือการรบกวน แต่ผลจากการสะสมความร้อนของรีเลย์โอเวอร์โหลดความร้อนสามารถรับประกันการทำงานขั้นสุดท้ายและป้องกันการเสื่อมสภาพของฉนวนได้ช้า

เมื่อเฟสขาดหรือความไม่สมดุลของกระแสสามเฟสอย่างรุนแรง กระแสของขดลวดสองเฟสในการทำงานจะเพิ่มขึ้นอย่างรวดเร็ว รีเลย์โอเวอร์โหลดความร้อนสามารถเร่งการทำงานและให้การป้องกันที่มีประสิทธิภาพต่อความล้มเหลวของเฟสผ่านผลกระทบการรวมกันของกลไกแผ่นนำส่วนต่างภายในหรือแผ่นโลหะสองเฟสแบบสามเฟส

การทำงานแบบพาสซีฟไม่จำเป็นต้องใช้แหล่งจ่ายไฟเสริม โครงสร้างมีความทนทาน อายุการใช้งานยาวนาน และค่าใช้จ่ายในการซื้อและบำรุงรักษาต่ำกว่าอุปกรณ์ป้องกันอิเล็กทรอนิกส์อย่างมาก

ไม่ไวต่อความผันผวนของแรงดันไฟฟ้า ไฟกระชากทันที และการรบกวนทางแม่เหล็กไฟฟ้าในระบบส่งไฟฟ้า ในไซต์งานอุตสาหกรรมที่มีฝุ่น ความชื้น และอุณหภูมิแตกต่างกันมาก รีเลย์โอเวอร์โหลดความร้อนซึ่งใช้หลักการทางอุณหพลศาสตร์ มักจะมีเสถียรภาพที่ดีกว่าอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำ

แอปพลิเคชัน:

การป้องกันการโอเวอร์โหลดมาตรฐานสำหรับมอเตอร์อะซิงโครนัสสามเฟสที่สตาร์ทโดยตรง เช่น พัดลม ปั๊มน้ำ คอมเพรสเซอร์ และสายพานลำเลียง

รีเลย์โอเวอร์โหลดความร้อนให้การป้องกันที่คุ้มค่าที่สุดในสถานการณ์ที่ไม่จำเป็นต้องมีการสื่อสารที่ซับซ้อนและการตรวจสอบพารามิเตอร์

ความน่าเชื่อถือของโครงสร้างทางกลในโรงงานที่มีการสั่นสะเทือน อุณหภูมิสูง ฝุ่นสูง หรือการรบกวนทางแม่เหล็กไฟฟ้าเน้นย้ำข้อดีของมัน

รีเลย์โอเวอร์โหลดความร้อนถูกใช้เป็นชิ้นส่วนอะไหล่เพื่อทดแทนผลิตภัณฑ์ที่คล้ายคลึงกัน และรักษาความสอดคล้องและความเข้ากันได้ของระบบ
