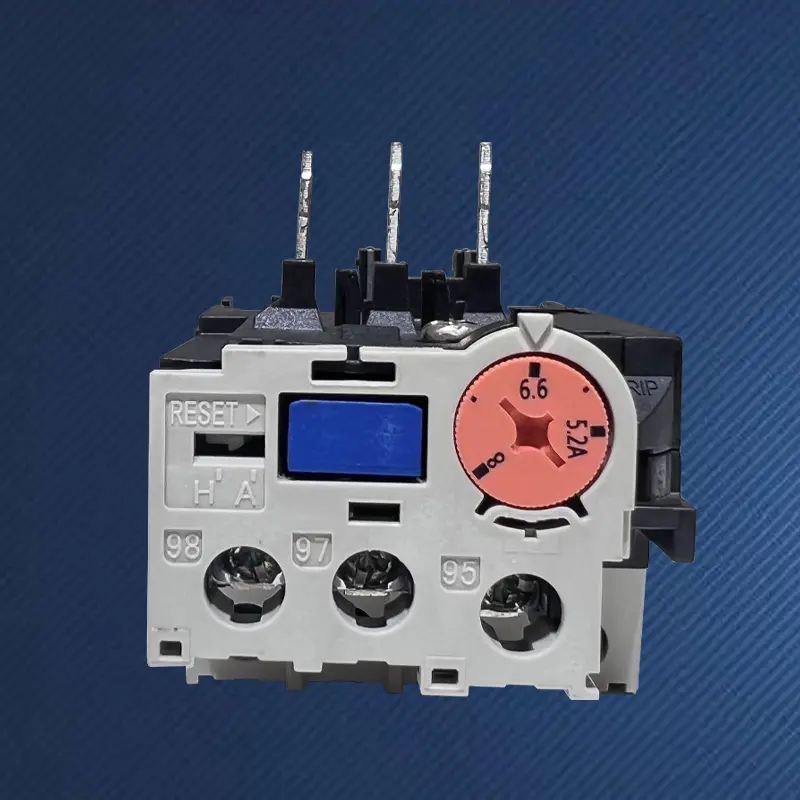

TH-T18 0.35A เทอร์มอลรีเลย์

ในเครื่องมืออัตโนมัติ พรีซิชั่นไดรฟ์ และอุปกรณ์ขนาดเล็ก มีไมโครมอเตอร์สามเฟสจำนวนมากที่มีกำลังเพียงไม่กี่ร้อยวัตต์ กระแสไฟที่กำหนดของมอเตอร์เหล่านี้มีขนาดเล็กมาก (โดยปกติจะต่ำกว่า 1A) และเส้นโค้งการป้องกันของรีเลย์เทอร์มอลเอนกประสงค์ภายในช่วงนี้มักจะไม่แม่นยำเพียงพอที่จะบรรลุการป้องกันที่มีประสิทธิภาพ รีเลย์ความร้อน TH-T18 0.35A ที่ทนทาน SPX เป็นโซลูชันระดับมืออาชีพที่ออกแบบมาสำหรับการใช้งานกระแสไฟขนาดเล็กดังกล่าว ได้รับการป้องกันความไวและความเสถียรสูงที่กระแส 0.35A ผ่านการย่อขนาดและการออกแบบที่แม่นยำของวัสดุแผ่นโลหะคู่ องค์ประกอบความร้อน และกลไกการทำงาน ช่วยเติมเต็มช่องว่างในการป้องกันเฉพาะสำหรับไมโครมอเตอร์

คุณสมบัติ:

รีเลย์ความร้อน TH-T18 0.35A คุณภาพสูงของโรงงาน SPX ได้รับการปรับโครงสร้างเชิงกลเชิงความร้อนแบบพิเศษเพื่อจัดการกับความร้อนอ่อนที่เกิดจากกระแสขนาดเล็กประมาณ 0.35A เพื่อให้แน่ใจว่าแถบโลหะคู่สามารถทำให้เกิดการเสียรูปได้อย่างเพียงพอและแม่นยำ ช่วยให้คุณสมบัติการป้องกันเวลาผกผันสามารถกระตุ้นได้อย่างน่าเชื่อถือแม้ภายใต้การบรรทุกเกินขนาดเล็กน้อย (เช่น 1.1 เท่าของ In) เพื่อหลีกเลี่ยงจุดบอดในการป้องกัน

TH-T18 ช่วยให้มั่นใจถึงคุณลักษณะการป้องกันที่มีความสอดคล้องกันสูงมากระหว่างผลิตภัณฑ์ผ่านกระบวนการผลิตที่มีความแม่นยำ แม้ในระดับไมโครที่ความผันผวนของกระแสที่ระดับไมโครแอมแปร์อาจส่งผลกระทบต่อจุดป้องกัน ทำให้เหมาะสำหรับการใช้งานจำนวนมากในอุปกรณ์ไมโครมาตรฐาน ขนาดที่ประณีตสามารถเสียบเข้ากับคอนแทคเตอร์ AC ขนาดเล็กได้โดยตรง (เช่น เกรด 9A~12A) เพื่อสร้างสตาร์ทเตอร์ไมโครมอเตอร์ขนาดเล็กพิเศษ ซึ่งช่วยประหยัดพื้นที่อันมีค่าในตู้ควบคุมได้อย่างมาก

ข้อได้เปรียบ:

รีเลย์ความร้อน TH-T18 0.35A แบบกำหนดเองเป็นส่วนประกอบป้องกันระบบเครื่องกลไฟฟ้าล้วนๆ ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก และไม่ไวต่อความผันผวนของแรงดันไฟฟ้า ฮาร์โมนิค และการรบกวนทางแม่เหล็กไฟฟ้าในระบบควบคุมโดยสิ้นเชิง นอกจากนี้ยังสามารถทำงานได้อย่างเสถียรในระบบไมโครที่ซับซ้อนซึ่งขับเคลื่อนโดยตัวแปลงความถี่หรืออุปกรณ์จ่ายไฟแบบสวิตชิ่ง

แม้ว่ากลไกการทำงานจะมีขนาดเล็ก แต่ก็ยังมีปุ่มรีเซ็ตแบบแมนนวลที่ชัดเจนและสัญญาณบ่งชี้การเดินทาง ซึ่งอำนวยความสะดวกในการจดจำสถานะและการรีเซ็ตข้อผิดพลาดในชุดควบคุมขนาดเล็กที่ติดตั้งหนาแน่น

เทอร์มอลรีเลย์ STH-T18 เหมาะสำหรับคอนแทค AC S-M10/20

เฟรม(ก)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
คอนแทคเตอร์ Suitabie AC	เอส-เอ็ม10/12		S-M20/25				S-M35/50
โครงสร้างหน้าสัมผัส Aux	ปรับด้วยตนเองหรืออัตโนมัติ
ปรับช่วง selcet(A)	เลือก(ก)	ปรับช่วง(A)	เลือก(ก)		ปรับช่วง(A)		เลือก(ก)	ปรับช่วง(A)
	0.24A	0.2~0.32	1.3A		1~1.6		29	24~34
	0.35A	0.28~0.42	1.7A		1.4~2.0		35	30~40
	0.5A	0.4~0.6	2.1A		1.7~2.5		42	34~50
	0.7A	0.55~0.85	2.5A		2~3
	0.9A	0.7~1.1	3.6A		2.8~4.4
	1.3A	1~1.6	5เอ		4~6
	1.7A	1.4~2.0	6.6A		5.2~8
	2.1A	1.7~2.5	9เอ		7~11
	2.5A	2~3	11ก		9~13
	3.6A	2.8~4.4	15เอ		12~18
	5เอ	4~6	19ก		16~22
	6.6A	5.2~8	22เอ		18~26
	9เอ	7~11	29ก		24~34
	11ก	9~13	35เอ		30~40
โครงสร้างหน้าสัมผัส Aux	1a1b(1NO+1NC)

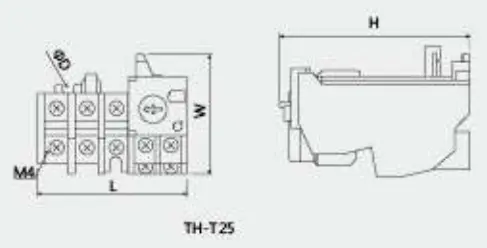

มิติเค้าร่างและการติดตั้ง
	พิมพ์		L	W	H	φD
	ที-ที25		63	51	81	4.5
