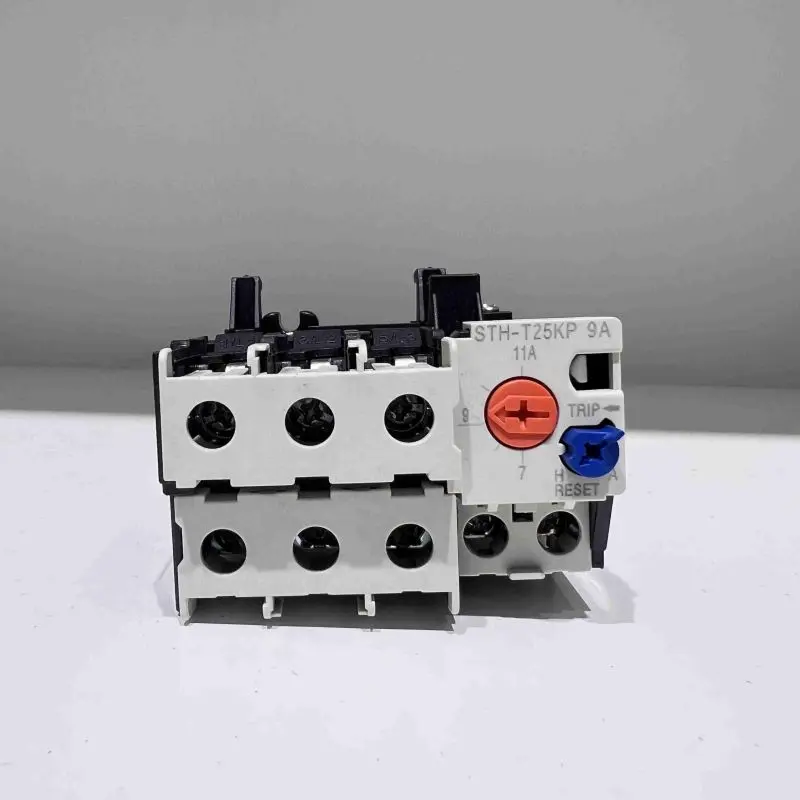

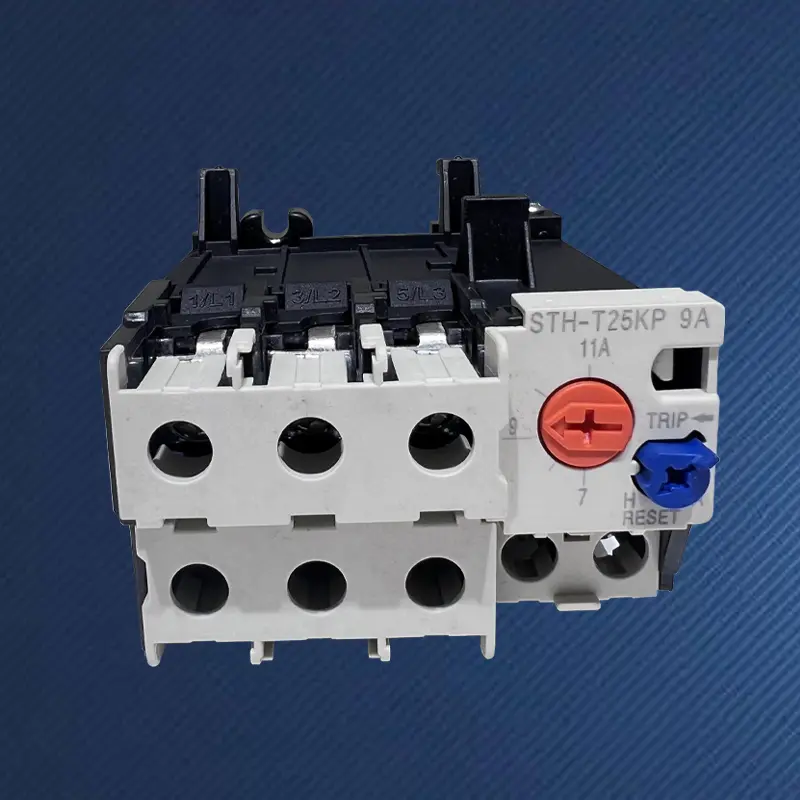

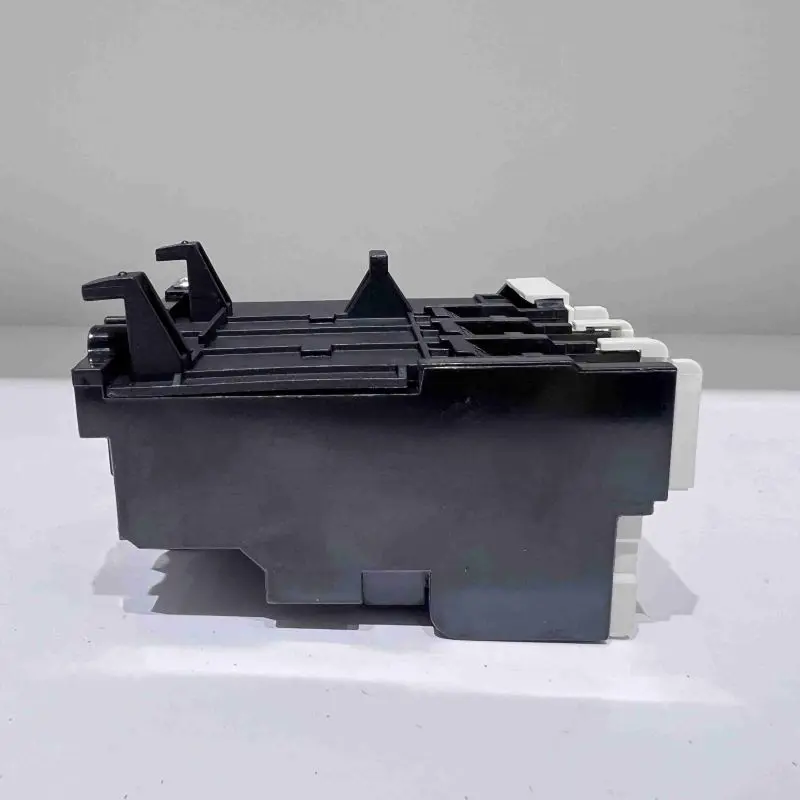

เทอร์มอลโอเวอร์โหลดรีเลย์ TH-T25 18A

ในโลกของการปกป้องมอเตอร์ ความสามารถในการปรับได้แบบสากลหมายถึงความยืดหยุ่น แต่ยังนำมาซึ่งความซับซ้อนในการดีบักและความเสี่ยงที่พารามิเตอร์ไม่สอดคล้องกันอีกด้วย รีเลย์โอเวอร์โหลดความร้อน SPX ของจีน TH-T25 18A ไปในทิศทางตรงกันข้าม ไม่ใช่เครื่องมือที่สามารถปรับได้อย่างกว้างขวาง แต่เป็น "บัตรประจำตัวเพื่อความปลอดภัย" ที่หล่ออย่างแม่นยำสำหรับมอเตอร์พิกัดกระแส 18A ที่โรงงาน การสอบเทียบขั้นสุดท้ายเสร็จสิ้นด้วยพารามิเตอร์การป้องกันหลัก -18A ที่ตั้งกระแส เพื่อให้มั่นใจว่าผลิตภัณฑ์แต่ละชิ้นสามารถให้การป้องกันที่ตรงกันที่ดีที่สุดสำหรับมอเตอร์ที่มีระดับพลังงานเฉพาะนั้นตั้งแต่แกะกล่อง แสดงถึงปรัชญาทางวิศวกรรมที่มีประสิทธิภาพซึ่งแสวงหามาตรฐาน ความสม่ำเสมอ และความสะดวกในการใช้งาน

ข้อได้เปรียบ:

ผลิตภัณฑ์ได้รับการปรับเทียบเชิงลึกประมาณ 18A ในกระบวนการผลิต และคุณลักษณะทางความร้อนของแถบโลหะคู่และการจับคู่ทางกลของกลไกการปลดได้มาถึงจุดที่เหมาะสมที่สุดแล้ว ผู้ใช้ไม่จำเป็นต้องทำการปรับเปลี่ยนในสถานที่ โดยพื้นฐานแล้วจะกำจัดการดำเนินการป้องกันก่อนเวลาอันควรหรือล่าช้าอันเนื่องมาจากการสอบเทียบด้วยตนเองที่ไม่ถูกต้อง
ในการผลิตอุปกรณ์ที่สมบูรณ์หรือโครงการเป็นชุด การใช้เทอร์มอลโอเวอร์โหลดรีเลย์ TH-T25 18A ในสต็อกสามารถทำให้คุณลักษณะการป้องกันของมอเตอร์ทุกตัวที่มีกำลังเท่ากันมีความสม่ำเสมอสูง ช่วยปรับปรุงมาตรฐานและความน่าเชื่อถือของระบบโดยรวม
กระแสไฟที่ตั้งค่า 18A สอดคล้องอย่างแม่นยำกับช่วงกำลังของมอเตอร์สามเฟสหลักที่ 7.5kW ถึง 9kW ภายใต้แรงดันไฟฟ้า 380V ทำให้เป็นคู่หูในอุดมคติสำหรับพัดลม ปั๊มน้ำ และมอเตอร์ขับเคลื่อนแบบกลไกขนาดกลางจำนวนมาก
ความจุความร้อนและโมเดลการกระจายความร้อนขององค์ประกอบความร้อน TH-T25 18A ของรีเลย์โอเวอร์โหลดความร้อนได้รับการปรับให้เหมาะสมสำหรับคุณลักษณะการทำความร้อนของมอเตอร์ในระดับกระแสนี้ ซึ่งสามารถจำลองกระบวนการที่เพิ่มขึ้นของอุณหภูมิของขดลวดมอเตอร์ภายใต้โหลดเกินพิกัด การหยุดสตาร์ทบ่อยครั้ง และสภาพการทำงานอื่นๆ ได้สมจริงยิ่งขึ้น
วิศวกรและผู้ติดตั้งไม่จำเป็นต้องดูแผนภูมิเส้นโค้งหรือใช้ไขควงในการปรับ เนื่องจากสามารถติดตั้งสายไฟได้โดยตรง ช่วยประหยัดเวลาในการแก้ไขจุดบกพร่องและลดข้อผิดพลาดของมนุษย์ได้อย่างมาก

สถานการณ์การใช้งานทั่วไป

การป้องกันแกนสำหรับปั๊มน้ำหมุนเวียน 7.5kW-9kW และปั๊มเพิ่มแรงดันน้ำป้อน
การป้องกันการโอเวอร์โหลดสำหรับเครื่องอัดอากาศขนาดเล็ก มอเตอร์สายพานขับ และเครื่องผสมผสม
ชุดป้องกันไฟสำหรับชุดคอยล์พัดลมขนาดกลางและพัดลมชุดอากาศบริสุทธิ์
ผู้ผลิตอุปกรณ์ใช้เทอร์มอลโอเวอร์โหลดรีเลย์ TH-T25 18A เป็นส่วนประกอบป้องกันที่ได้มาตรฐานและไม่มีการดีบักในรุ่นกำลังไฟคงที่รุ่นใดรุ่นหนึ่ง

เทอร์มอลรีเลย์ STH-T25 เหมาะสำหรับคอนแทค AC S-M20/25

เฟรม(ก)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
คอนแทคเตอร์ Suitabie AC	เอส-เอ็ม10/12		S-M20/25				S-M35/50
โครงสร้างหน้าสัมผัส Aux	ปรับด้วยตนเองหรืออัตโนมัติ
ปรับช่วง selcet(A)	เลือก(ก)	ปรับช่วง(A)	เลือก(ก)		ปรับช่วง(A)		เลือก(ก)	ปรับช่วง(A)
	0.24A	0.2~0.32	1.3A		1~1.6		29	24~34
	0.35A	0.28~0.42	1.7A		1.4~2.0		35	30~40
	0.5A	0.4~0.6	2.1A		1.7~2.5		42	34~50
	0.7A	0.55~0.85	2.5A		2~3
	0.9A	0.7~1.1	3.6A		2.8~4.4
	1.3A	1~1.6	5เอ		4~6
	1.7A	1.4~2.0	6.6A		5.2~8
	2.1A	1.7~2.5	9เอ		7~11
	2.5A	2~3	11ก		9~13
	3.6A	2.8~4.4	15เอ		12~18
	5เอ	4~6	19ก		16~22
	6.6A	5.2~8	22เอ		18~26
	9เอ	7~11	29ก		24~34
	11ก	9~13	35เอ		30~40
โครงสร้างหน้าสัมผัส Aux	1a1b(1NO+1NC)

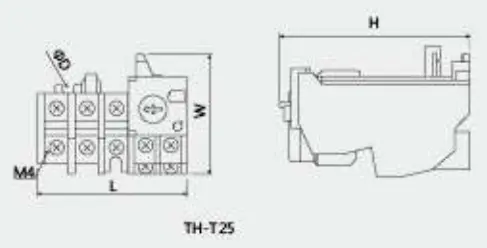

มิติเค้าร่างและการติดตั้ง
	พิมพ์		L	W	H	φD
	ที-ที25		63	51	81	4.5
