รีเลย์โอเวอร์โหลดความร้อนแบบ 3 ขั้ว 2 องค์ประกอบ

ในด้านการป้องกันมอเตอร์สามเฟส วิธีการบรรลุความสมดุลที่ดีที่สุดระหว่างฟังก์ชันหลักและต้นทุนถือเป็นหัวข้อทางวิศวกรรมที่ไม่มีวันสิ้นสุด รีเลย์โอเวอร์โหลดความร้อนเกินพิกัดของ China SPX 3 Pole 2 องค์ประกอบเป็นผลิตภัณฑ์ทั่วไปภายใต้แนวคิดนี้ ไม่ใช่การประนีประนอมในด้านฟังก์ชันการทำงาน แต่เป็น "การเพิ่มประสิทธิภาพการออกแบบ" ที่ซับซ้อนซึ่งมุ่งเป้าไปที่สถานการณ์การใช้งานที่หลากหลาย โดยที่โหลดแบบสามเฟสค่อนข้างสมดุล และข้อกำหนดด้านความไวสำหรับการป้องกันความล้มเหลวของเฟสอยู่ในระดับมาตรฐาน ด้วยการใช้ผลการเชื่อมต่อความร้อนของส่วนประกอบทั้งสองอย่างชาญฉลาดเพื่อตรวจจับความผิดปกติในกระแสไฟสามเฟส จะทำให้โครงสร้างง่ายขึ้นในขณะที่ยังคงการป้องกันโอเวอร์โหลดที่เชื่อถือได้ มอบตัวเลือกการป้องกันที่คุ้มค่าสำหรับอุปกรณ์มาตรฐานจำนวนมาก เช่น พัดลมและปั๊ม

คุณสมบัติ:

องค์ประกอบความร้อนสองตัวเชื่อมต่อแบบอนุกรมเป็นสองเฟส (เช่น L1 และ L3) ในวงจรสามเฟสของมอเตอร์ เมื่อมอเตอร์โอเวอร์โหลด กระแสไฟฟ้าที่ไหลผ่านส่วนประกอบเหล่านี้จะเพิ่มขึ้น และความร้อนที่เกิดขึ้นจะทำให้แผ่นโลหะคู่ที่เกี่ยวข้องโค้งงอ
การเสียรูปของแผ่นโลหะคู่สองแผ่นถูกสังเคราะห์ผ่านกลไกคันบังคับแบบดิฟเฟอเรนเชียลทั่วไป ผลกระทบด้านความร้อนที่เกิดจากการโอเวอร์โหลดของเฟสหนึ่งหรือสองเฟสจะสะสมและขับเคลื่อนการทำงานของกลไกทริปในที่สุด สำหรับการโอเวอร์โหลดแบบสมดุลแบบสามเฟส การตอบสนองการป้องกันโดยพื้นฐานแล้วจะเหมือนกับรีเลย์โอเวอร์โหลดความร้อนแบบ 3 ขั้ว 2 องค์ประกอบ
นี่คือความแตกต่างพื้นฐานที่สุด ในกรณีที่เฟสเกิดความล้มเหลว (เช่น เฟส L2 ขาดการเชื่อมต่อ) รีเลย์องค์ประกอบคู่ยังคงสามารถตรวจจับข้อผิดพลาดได้โดยการเพิ่มกระแสของทั้งสองเฟส (L1 และ L3) แต่ความเร็วการตอบสนองอาจช้ากว่ารีเลย์องค์ประกอบสามตัวที่ปรับให้เหมาะสมสำหรับการป้องกันความล้มเหลวของเฟสเล็กน้อย อย่างไรก็ตาม สำหรับการใช้งานมาตรฐานส่วนใหญ่ การป้องกันยังคงทันเวลาและมีประสิทธิภาพ
การลดองค์ประกอบความร้อนหนึ่งรายการและโครงสร้างที่เกี่ยวข้องจะช่วยลดต้นทุนวัสดุและการผลิตได้โดยตรง ขณะเดียวกันก็อาจทำให้รีเลย์โอเวอร์โหลดความร้อนแบบ 3 เสา 2 องค์ประกอบคุณภาพสูงมีขนาดกะทัดรัดมากขึ้น

ข้อได้เปรียบ

สำหรับโหลดแบบสมดุลสามเฟสส่วนใหญ่ในระบบไฟฟ้า เช่น ปั๊มมาตรฐาน พัดลม และคอมเพรสเซอร์ ประสิทธิภาพการป้องกันโอเวอร์โหลดไม่แตกต่างจากรีเลย์สามองค์ประกอบ

โครงสร้างที่คล่องตัวหมายถึงจุดที่อาจเกิดความล้มเหลวน้อยลง กลไกการป้องกันการจำกัดเวลาแบบโลหะคู่หลักยังคงแข็งแกร่ง โดยยังคงรักษาข้อดีแบบคลาสสิกของรีเลย์ความร้อน เช่น ความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง ไม่จำเป็นต้องใช้แหล่งจ่ายไฟเสริม และการป้องกันสัญญาณรบกวน

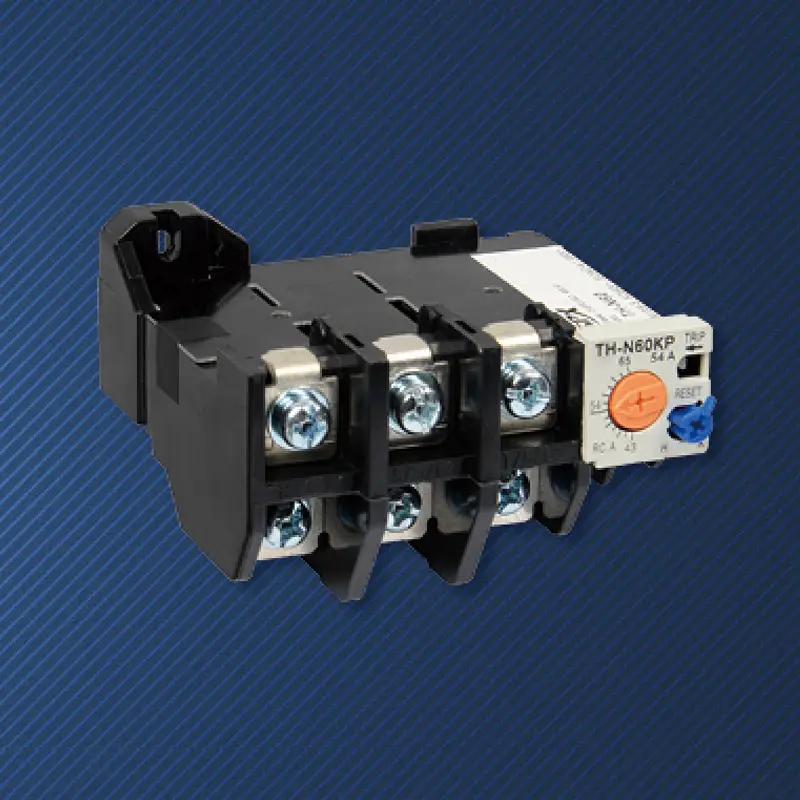

รีเลย์ความร้อน STH-N50 เหมาะสำหรับคอนแทค AC S-C50/95

เฟรม(ก)	STH-N60
คอนแทคเตอร์ Suitabie AC	เอส-C50/95
โครงสร้างหน้าสัมผัส Aux	ปรับด้วยตนเองหรืออัตโนมัติ
ปรับช่วง selcet(A)	เลือก(ก)		ปรับช่วง(A)
	15เอ		12~18
	19ก		16~22
	22เอ		18~26
	29ก		24~34
	35เอ		30~40
	42เอ		34~50
	54ก		43~65
	67เอ		54~80
	82เอ		65~93
	95เอ		85~105
โครงสร้างหน้าสัมผัส Aux	1a1b(1NO+1NC)

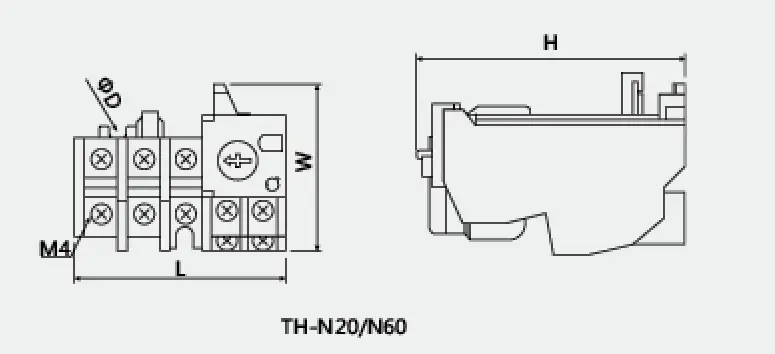

มิติเค้าร่างและการติดตั้ง
	พิมพ์	L	W	H	ΦD
	ที-เอ็น60	89	57	83.5	4.5
