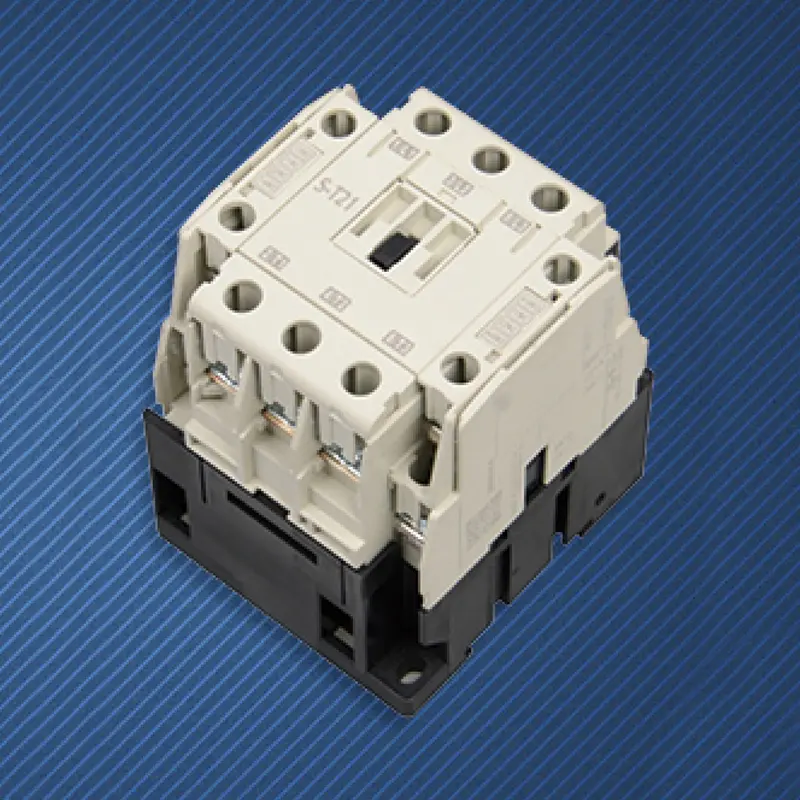

คอนแทคไฟฟ้ากระแสสลับ 21A

ในอุตสาหกรรมอันกว้างใหญ่ที่ต้องใช้ระบบอัตโนมัติขั้นสูงและการควบคุมทางไฟฟ้า ระดับปัจจุบันของ 21A ถือเป็นจุดตัดที่ใช้กันอย่างแพร่หลาย ซึ่งมีพลังเพียงพอที่จะขับเคลื่อนอุปกรณ์การผลิตขนาดเล็กและขนาดกลางกระแสหลัก ได้มาตรฐานเพียงพอที่จะกลายเป็นหนึ่งในส่วนประกอบที่ใช้กันมากที่สุดในการออกแบบระบบไฟฟ้า ในฐานะผู้ผลิตคอนแทคเตอร์ AC มืออาชีพในประเทศจีน คอนแทคไฟฟ้า AC 21A AC ที่ทนทานของ SPX ของเราคือ "รากฐานที่สำคัญสากล" ของกลุ่มผลิตภัณฑ์นี้ มันไม่ได้ติดตามพารามิเตอร์ประสิทธิภาพขั้นสูงสุด แต่ให้วิศวกรและผู้วางระบบสามารถเลือกมาตรฐานที่ "ไม่มีข้อผิดพลาด" โดยอิงจากการออกแบบคลาสสิก ประสิทธิภาพที่เชื่อถือได้ ความพร้อมใช้งานที่หลากหลาย และความคุ้มทุนที่เป็นเลิศ ไม่ว่าจะเป็นการออกแบบที่เป็นมาตรฐานในโครงการใหม่หรือทดแทนชิ้นส่วนอะไหล่ในการบำรุงรักษา ก็สามารถบูรณาการและมีบทบาทเป็นผู้ดำเนินการที่แข็งแกร่งในลูปควบคุมได้อย่างราบรื่น

คุณสมบัติ:

ด้วยกระแสไฟพิกัด 21A จึงสอดคล้องกับมอเตอร์อะซิงโครนัสสามเฟสประมาณ 11kW ที่แรงดันไฟฟ้า 380V หรือโหลดประมาณ 4.6kW ที่ 220V เฟสเดียว ซึ่งครอบคลุมความต้องการในปัจจุบันของพัดลมขนาดเล็กและขนาดกลางส่วนใหญ่ ปั๊มน้ำ คอมเพรสเซอร์ สายพานลำเลียง และวงจรทำความร้อนได้อย่างสมบูรณ์แบบ
อายุการใช้งานทางไฟฟ้าที่เชื่อถือได้: หน้าสัมผัสหลักทำจากวัสดุโลหะผสมที่เป็นเงิน และได้รับการปรับให้เหมาะสมสำหรับการออกแบบระบบดับเพลิงส่วนโค้ง ภายใต้หมวดหมู่การใช้งาน AC-3 มาตรฐาน (การหยุดสตาร์ทมอเตอร์) สามารถรับประกันการทำงานทางไฟฟ้าที่เชื่อถือได้นับหมื่นหรือแม้แต่มากกว่า 100,000 ครั้ง ซึ่งตรงตามข้อกำหนดการหยุดสตาร์ทบ่อยครั้งในสภาพแวดล้อมทางอุตสาหกรรม
การออกแบบคอยล์มีความทนทานต่อความผันผวนของแรงดันไฟฟ้าได้ดี และโครงสร้างโดยรวมไม่ไวต่อฝุ่น ความชื้น และการเปลี่ยนแปลงของอุณหภูมิบางอย่าง สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมอุตสาหกรรมทั่วไปที่มีความต้องการการบำรุงรักษาต่ำ
โดยทั่วไปแล้ว คอนแทคไฟฟ้ากระแสสลับ 21A คุณภาพสูงจะติดตั้งบนราง DIN มาตรฐาน 35 มม. และสามารถจัดวางร่วมกับเซอร์กิตเบรกเกอร์ รีเลย์ และส่วนประกอบอื่นๆ ได้อย่างเป็นระเบียบ มีขั้วต่อหางปลาแบบสกรูเพื่อการเชื่อมต่อที่มั่นคงและเชื่อถือได้
รุ่นส่วนใหญ่รองรับการติดตั้งโมดูลหน้าสัมผัสเสริมที่สะดวกที่ด้านบนหรือด้านข้างเพื่อขยายสัญญาณควบคุม (เช่น การล็อคในตัว การเชื่อมต่อกัน และการตอบรับสถานะ) ตรงตามข้อกำหนดการควบคุมลอจิกที่ซับซ้อนโดยไม่จำเป็นต้องเปลี่ยนคอนแทคเตอร์หลัก

แอปพลิเคชัน

การควบคุมการเปิด/ปิดเครื่องหลักสำหรับพัดลมสามเฟส 7.5kW-11kW ปั๊มน้ำ เครื่องอัดอากาศ และเครื่องมือกลขนาดเล็ก
ชุดควบคุมการหยุดสตาร์ทสำหรับชุดคอยล์พัดลมขนาดกลาง ชุดอากาศบริสุทธิ์ และปั๊มน้ำหมุนเวียน
คอนแทคไฟฟ้ากระแสสลับ 21A แบบปรับแต่งเองใช้สำหรับควบคุมมอเตอร์เพื่อขับเคลื่อนสายพานลำเลียงและลิฟต์ขนาดเบาถึงปานกลาง
เป็นสวิตช์ควบคุมระยะไกลสำหรับการควบคุมกลุ่มไฟและอุปกรณ์ทำความร้อนไฟฟ้า (เช่น หม้อต้มน้ำขนาดเล็ก)
คอนแทคเตอร์ไฟฟ้ากระแสสลับขนาด 21A ทำหน้าที่เป็นแอคทูเอเตอร์มาตรฐานสำหรับ PLC หรือเทอร์มินัลเอาท์พุตรีเลย์ ซึ่งควบคุมกำลังของเวิร์กสเตชันเดียว

พารามิเตอร์คอนแทคแม่เหล็ก SPX AC

เฟรม(ก)			เอสเอส-T21
KW/HP(AC-3) กำลังสำรอง (AC-3) IEC60947-4		220V	4
		380V	7.5
กระแสไฟสำรอง (AC-3) GB14048.4		220V	20
		380V	20
กระแสความร้อนย้อนกลับ (A)			32
แรงดันไฟฟ้า insuted reted (V)			660
หน้าสัมผัสเสริม AC-15	ติดต่อ	มาตรฐาน	2NO+2NC
	กระแสไฟฟ้าย้อนกลับ (A)	220V	1.6
		380V	0.95
ชีวิตไฟฟ้า			100
อายุการใช้งานของเครื่องจักร			500

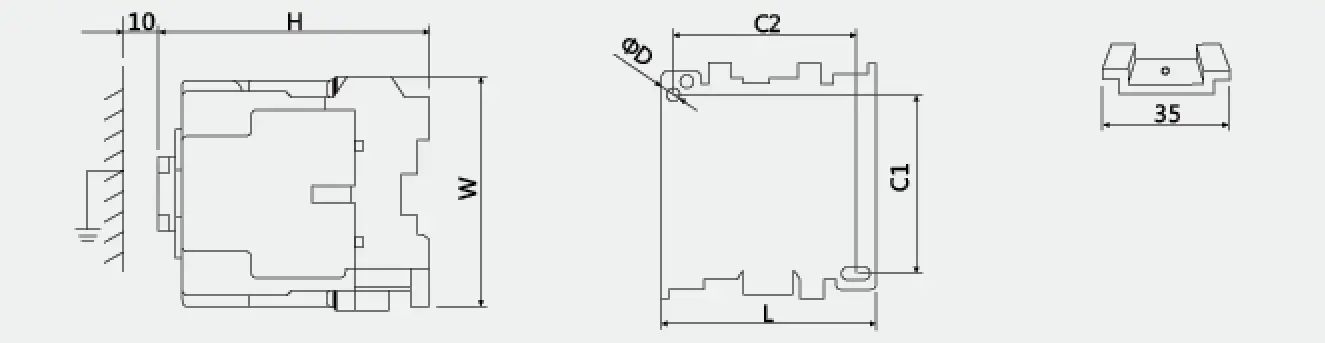

มิติเค้าร่างและการติดตั้ง
			พิมพ์	L	W	H	ค1	ค2	ΦD
			เอสเอส-T21	63	81	81	58	54	4.5
