คอนแทคเตอร์ 65A สำหรับหน่วย AC ของ Carrier

คอนแทคเตอร์ 65A คุณภาพสูงสำหรับหน่วย AC Carrier ที่ผลิตโดย SPX Electric Factory เป็นอุปกรณ์สวิตชิ่งอัตโนมัติที่ใช้หลักการแม่เหล็กไฟฟ้าในการควบคุมวงจร โดยจะขับเคลื่อนการเคลื่อนที่ของหน้าสัมผัสเชิงกลผ่านกระแสขนาดเล็ก (กระแสไฟฟ้าของคอยล์จะสร้างสนามแม่เหล็ก) เพื่อให้เกิดการเปิด-ปิดของวงจรหลักที่มีกระแสสูง โครงสร้างหลักประกอบด้วยระบบแม่เหล็กไฟฟ้า (ขดลวด แกนเหล็ก) ระบบหน้าสัมผัส (หน้าสัมผัสหลักมีกระแสไฟฟ้าสูง หน้าสัมผัสเสริมใช้สำหรับวงจรควบคุม) และอุปกรณ์ดับเพลิงส่วนโค้ง (กำจัดส่วนโค้ง) เหมาะสำหรับสถานการณ์ต่างๆ เช่น การหยุดสตาร์ทมอเตอร์ การควบคุมไฟ การจัดการพลังงานของอุปกรณ์อุตสาหกรรม ฯลฯ โดยมีคุณลักษณะด้านความปลอดภัยและความน่าเชื่อถือ ความสามารถในการทำงานบ่อยครั้งที่แข็งแกร่ง และการแยกวงจรไฟฟ้าแรงสูงและแรงต่ำ เป็นองค์ประกอบสำคัญในการดำเนินการในระบบควบคุมอัตโนมัติ

เทคนิคการเดินสายไฟ: เชื่อมต่อหน้าสัมผัสเปิดตามปกติของปุ่มสตาร์ทขนานกับหน้าสัมผัสเปิดปกติเสริมของคอนแทคเตอร์ 65A สำหรับหน่วย AC Carrier เข้าใช้งานคอนแทคเตอร์ และปิดหน้าสัมผัสเปิดปกติเสริม ด้วยการจ่ายพลังงานให้กับคอยล์อย่างต่อเนื่องผ่านจุดเปิดตามปกติเสริมของตัวเอง ทำให้เกิดการล็อคในตัว การกดปุ่มหยุดสีแดงจะทำให้คอนแทคเตอร์สูญเสียพลังงาน

การติดตั้งและบำรุงรักษา

ก่อนการติดตั้ง การตรวจสอบจำเป็นต้องยืนยันว่าข้อมูลทางเทคนิคของคอนแทคเตอร์ 65A แบบกำหนดเองสำหรับหน่วย AC แบบ Carrier เป็นไปตามมาตรฐานหรือไม่ เช่น แรงดันไฟฟ้า กระแสไฟฟ้า ความถี่ในการทำงาน ฯลฯ นอกจากนี้ ยังจำเป็นต้องตรวจสอบว่ารูปลักษณ์ได้รับความเสียหายหรือไม่ การทำงานมีความยืดหยุ่นหรือไม่ และวัดค่าความต้านทาน DC และค่าความต้านทานฉนวนของขดลวด ตำแหน่งการติดตั้งควรเป็นแนวตั้ง โดยมีความเอียงไม่เกิน 5 ° และด้านหนึ่งของรูระบายความร้อนควรหันไปในแนวตั้ง เมื่อติดตั้งสายไฟ ให้หลีกเลี่ยงชิ้นส่วนต่างๆ เช่น สกรู แหวนรอง และขั้วต่อหลุดออก ซึ่งอาจทำให้คอนแทคเตอร์ AC ติดขัดหรือไฟฟ้าลัดวงจรได้ หลังการติดตั้งจำเป็นต้องตรวจสอบว่าสายไฟถูกต้องหรือไม่ เมื่อหน้าสัมผัสหลักไม่ถูกไฟฟ้า ควรเปิดและปิดหลายครั้งเพื่อตรวจสอบว่ามีเสียงรบกวนหรือไม่หลังจากการกระทำของหน้าสัมผัสหลักและแรงดึงดูดของแกนเหล็ก หลังจากยืนยันว่าไม่มีข้อผิดพลาดเท่านั้นจึงจะสามารถใช้งานได้ ไม่อนุญาตให้เชื่อมต่อคอนแทคเตอร์ AC เข้ากับแหล่งจ่ายไฟ DC มิฉะนั้นจะทำให้ขดลวดไหม้

พารามิเตอร์คอนแทคแม่เหล็ก SPX AC

เฟรม(ก)			เอสเอส-T65
KW/HP(AC-3) กำลังสำรอง (AC-3) IEC60947-4		220V	18.5/22
		380V	30/45
กระแสไฟสำรอง (AC-3) GB14048.4		220V	68
		380V	65
กระแสความร้อนย้อนกลับ (A)			100
แรงดันไฟฟ้า insuted reted (V)			690
หน้าสัมผัสเสริม AC-15	ติดต่อ	มาตรฐาน	2NO+2NC
	กระแสไฟฟ้าย้อนกลับ (A)	220V	1.6
		380V	0.95
ชีวิตไฟฟ้า			65
อายุการใช้งานของเครื่องจักร			300

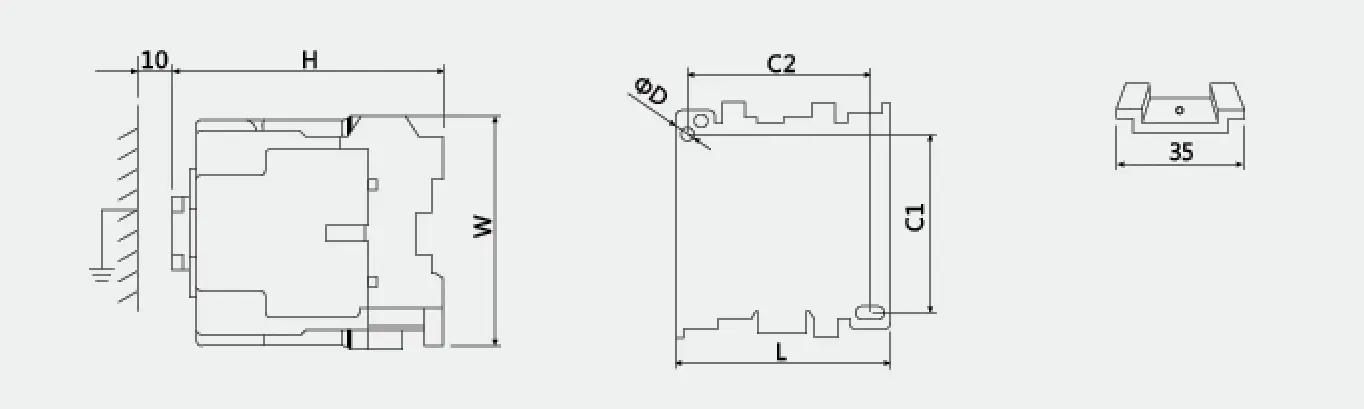

มิติเค้าร่างและการติดตั้ง
			พิมพ์	L	W	H	ค1	ค2	ΦD
			เอสเอส-T65	88	103	105	75	70	5.5
