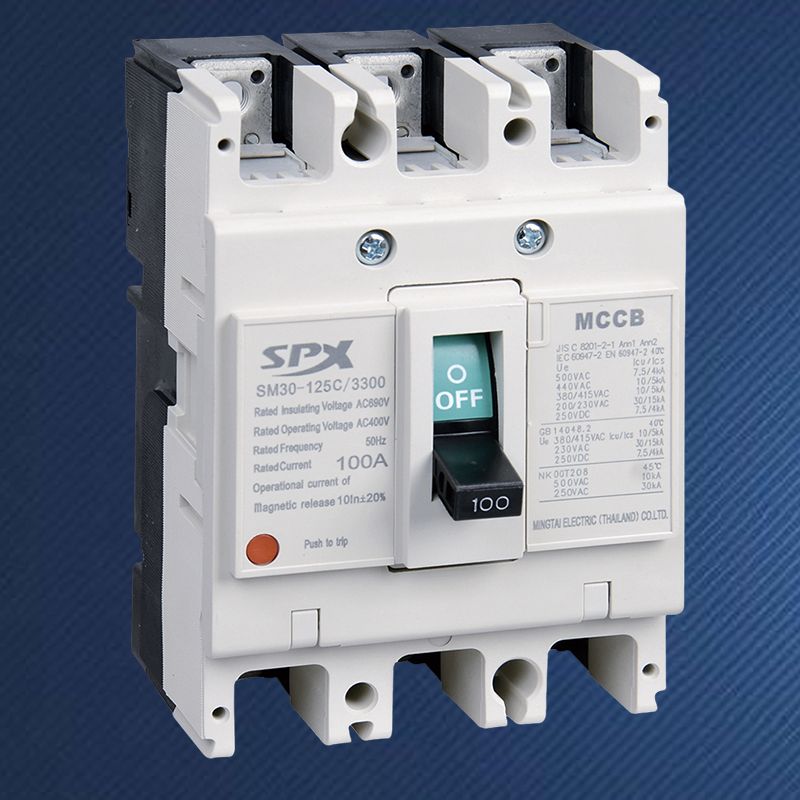

เบรกเกอร์เคสแม่พิมพ์แรงดันต่ำเป็นอุปกรณ์ป้องกันที่สำคัญมากในระบบจำหน่ายไฟฟ้าสมัยใหม่ รวมฟังก์ชันการควบคุมด้วยตนเองและฟังก์ชันการป้องกันอัตโนมัติ ซึ่งไม่เพียงแต่รับประกันความยืดหยุ่นในการทำงาน แต่ยังรับประกันความปลอดภัยของไฟฟ้าอีกด้วย หลักการทำงานของมันขึ้นอยู่กับการตรวจสอบพารามิเตอร์ทางไฟฟ้าของวงจรแบบเรียลไทม์เป็นหลัก และตัดวงจรอย่างรวดเร็วเมื่อสภาวะผิดปกติเช่นโอเวอร์โหลด ไฟฟ้าลัดวงจร แรงดันตก ฯลฯCur.
ระบบการติดต่อ:ทำหน้าที่นำกระแสไฟฟ้าภายใต้สภาวะปกติและตัดวงจรอย่างรวดเร็วเมื่อสะดุด
ระบบดับเพลิงอาร์ค:ใช้เพื่อดับส่วนโค้งที่เกิดขึ้นระหว่างการวิเคราะห์และป้องกันความเสียหายของอุปกรณ์
กลไกการทำงาน:การปิดและเปิดแบบแมนนวลหรือแบบไฟฟ้ากลไกการสะดุดโดยทั่วไปฟรี
ปล่อย:ใช้ในการตรวจจับข้อผิดพลาดและทริกเกอร์การสะดุด ประเภททั่วไป ได้แก่ เทอร์โมแมกเนติก (โลหะคู่สำหรับการป้องกันโอเวอร์โหลด ขดลวดแม่เหล็กไฟฟ้าสำหรับการป้องกันการลัดวงจร) หรืออิเล็กทรอนิกส์ (ผ่านการสุ่มตัวอย่างหม้อแปลง การควบคุมไมโครโปรเซสเซอร์)
สิ่งที่แนบมา:เป็นฉนวน การป้องกัน และการรองรับโครงสร้าง ซึ่งมักขึ้นรูปจากวัสดุที่มีความเป็นฉนวนสูง
การทำงานปกติ:ภายใต้สภาวะโหลดที่ปลอดภัย หน้าสัมผัสหลักยังคงปิดอยู่ กระแสไฟฟ้ายังคงไหลต่อไปตามปกติ และกลไกการสะดุดอิสระอยู่ในตำแหน่งล็อค
การป้องกันการโอเวอร์โหลด:เมื่อวงจรโอเวอร์โหลดเกิดขึ้นและคงอยู่ในช่วงเวลาหนึ่ง bimetal ในอุปกรณ์ทริประบายความร้อนจะถูกให้ความร้อนและโค้งงอเพื่อดันกลไกทริปให้ทำงาน และเวลาดำเนินการจะแปรผกผันกับกระแสโอเวอร์โหลด
การป้องกันการลัดวงจร:เมื่อเกิดการลัดวงจร กระแสไฟฟ้าจะเพิ่มขึ้นอย่างรวดเร็ว (ปกติจะเป็น 10 - 12 เท่าของกระแสที่กำหนด) และขดลวดแม่เหล็กไฟฟ้าของการปลดปล่อยแม่เหล็กจะสร้างแรงแม่เหล็กเพียงพอที่จะดึงดูดกระดองทันที และกลไกการปล่อยแบบไร้แรงกระแทกจะทำให้การแตกหักอย่างรวดเร็วในระดับมิลลิวินาที
การป้องกันสวนท่งเสริม:ขดลวดปล่อยแรงดันตกเชื่อมต่อแบบขนานที่ด้านแหล่งจ่ายไฟ เมื่อแรงดันไฟฟ้าของสายต่ำกว่าค่าที่ตั้งไว้ กระดองจะปล่อยและขับเคลื่อนกลไกให้ตัดการทำงาน
กระบวนการดับเพลิงอาร์ค:การวิเคราะห์การสัมผัสจะสร้างส่วนโค้งทันที ตารางดับส่วนโค้งจะถูกแบ่ง ระบายความร้อนและยาวขึ้น เร่งการรวมตัวของไอออน เพื่อให้ส่วนโค้งดับลงอย่างรวดเร็วและฟื้นฟูความแข็งแรงของฉนวน
เบรกเกอร์วงจรที่ทันสมัยมีการใช้กันอย่างแพร่หลายในการปล่อยอิเล็กทรอนิกส์ผ่านการตรวจสอบแบบเรียลไทม์ของหม้อแปลงปัจจุบันของแต่ละเฟสปัจจุบันและการเปรียบเทียบค่าที่ตั้งไว้ เมื่อตรวจพบความผิดปกติ ไมโครโปรเซสเซอร์จะส่งสัญญาณเพื่อขับเคลื่อนองค์ประกอบการเดินทางแบบอิเล็กทรอนิกส์ ซึ่งจะขับเคลื่อนกลไกการทำงานให้ทำงาน วิธีนี้มีความแม่นยำสูงกว่า มีฟังก์ชันที่สมบูรณ์กว่า และสามารถรับรู้ถึงการสื่อสารและการควบคุมระยะไกล
ตั้งค่าโอเวอร์โหลด ไฟฟ้าลัดวงจร แรงดันไฟตก และการป้องกันอื่นๆ ได้ในที่เดียว
ความสามารถในการทำลายสูง ค่าการกระทำที่ปรับได้ การเลือกที่ดี
การทำงานที่ปลอดภัยและสะดวก รองรับการควบคุมอัตโนมัติแบบแมนนวลและระยะไกลบ่อยครั้ง
โครงสร้างที่กะทัดรัด ติดตั้งและบำรุงรักษาง่าย
