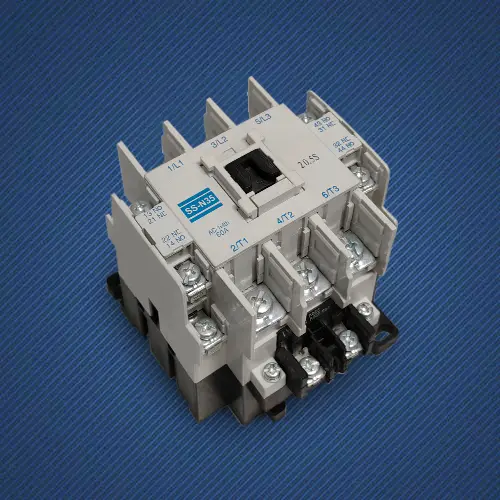

สวิตช์คอนแทคเตอร์ AC

เมื่อการเปิด-ปิดแบบง่ายๆ จำเป็นต้องมีจิตวิญญาณของ "ระบบอัตโนมัติ" สวิตช์คอนแทคเตอร์ AC แบบปรับแต่ง SPX Electric จึงกลายเป็นตัวเลือกที่หลีกเลี่ยงไม่ได้ แม้จะห่างไกลจากสวิตช์ธรรมดาทั่วไป แต่เป็นเทอร์มินัลควบคุมพลังงานอัจฉริยะที่สามารถตอบสนองคำสั่งที่ไม่มีประสิทธิภาพจากปุ่ม เซ็นเซอร์ PLC หรือไมโครโปรเซสเซอร์ และขับเคลื่อนกระแสไฟฟ้าได้หลายร้อยแอมแปร์ การมีอยู่ของมันทำให้การควบคุมแบบรวมศูนย์ การประสานอัตโนมัติ และการตั้งเวลาจากระยะไกลเป็นไปได้

เหตุใดจึงเป็นสะพานเชื่อมที่สำคัญระหว่างคำสั่งและอำนาจ?

1. แก่นแท้: ใช้ "กระแสเล็ก" ควบคุม "กระแสใหญ่" ได้อย่างปลอดภัย
สาระสำคัญของการออกแบบสวิตช์คอนแทคเตอร์ AC อยู่ที่แรงแม่เหล็กที่เกิดจากขดลวดแม่เหล็กไฟฟ้า (กระแสไฟฟ้าควบคุมระดับมิลลิแอมแปร์) ซึ่งขับเคลื่อนหน้าสัมผัสทางกล (สามารถบรรทุกกระแสไฟฟ้าได้หลายร้อยแอมแปร์) เพื่อเคลื่อนที่ การแยกทางไฟฟ้าที่เชื่อถือได้นี้ช่วยให้แน่ใจว่าบุคลากรด้านการควบคุมแรงดันไฟฟ้าต่ำจะถูกแยกออกจากอุปกรณ์ลอจิกที่มีความแม่นยำอย่างสมบูรณ์ และจากอันตรายในด้านกำลังไฟฟ้าแรงสูง
สวิตช์แบบแมนนวลและเซอร์กิตเบรกเกอร์มีข้อจำกัดทางกายภาพในแง่ของกระแสไฟฟ้า ความถี่ในการทำงาน และความปลอดภัย สวิตช์คอนแทคเตอร์ได้รับการออกแบบสำหรับงานความถี่สูง กระแสสูง และงานเปิด-ปิดระยะไกล ซึ่งช่วยเติมเต็มช่องว่างระหว่างตรรกะการควบคุมและโหลดที่ทรงพลัง

2. ฟังก์ชั่น: ฮับจาก "การควบคุมจุด" ถึง "การควบคุมระบบ"
ปุ่มเล็กๆ ที่ติดตั้งในห้องควบคุมหรือจุดเอาท์พุตของ PLC สามารถควบคุมอุปกรณ์ขนาดใหญ่ในโรงงานระยะไกลผ่านคอนแทคเตอร์ ทำให้ได้รับสิทธิ์การควบคุมแบบรวมศูนย์และขยายออกไป
ด้วยการเดินสายที่ยืดหยุ่นของคอนแทคเตอร์ AC ของสวิตช์คอนแทคเตอร์เสริมแบบปกติเปิด/ปิดแบบปกติ ตรรกะทางไฟฟ้าแบบคลาสสิก เช่น การล็อคในตัว การเชื่อมต่อ และการสตาร์ทแบบต่อเนื่องสามารถทำได้อย่างง่ายดาย ก่อให้เกิดรากฐานฮาร์ดแวร์ของวงจรควบคุมความปลอดภัยที่ซับซ้อน

เป็นคุณสมบัติอินเทอร์เฟซของส่วนประกอบของระบบ:
ขั้วต่อคอยล์ยอมรับแรงดันไฟฟ้าควบคุมที่เป็นมาตรฐาน (เช่น DC24V, AC220V) กลายเป็น "ภาษา" สากลสำหรับการใช้งานร่วมกับตัวควบคุมต่างๆ ได้อย่างราบรื่น (PLC, รีเลย์, ตัวจับเวลา)
หน้าสัมผัสเสริมจะให้การตอบสนองสถานะทางกายภาพแบบเรียลไทม์ (เปิดหรือปิด) ของตัวสวิตช์ ซึ่งสามารถส่งกลับไปยังไฟแสดงสถานะ ตัวควบคุม หรือระบบตรวจสอบด้านบนเพื่อสร้างวงจรควบคุม

แอปพลิเคชัน

สวิตช์คอนแทคเตอร์ AC ในสต็อก ในฐานะ "มือและเท้า" ของ PLC ควบคุมการสตาร์ทและการหยุดของมอเตอร์สายพานลำเลียง มอเตอร์สถานีไฮดรอลิก แหล่งพลังงานกลแบบแมนนวล ฯลฯ โดยตรง และเป็นผู้ควบคุมจังหวะการผลิตโดยตรง

ในตู้จ่ายไฟ สามารถควบคุมปั๊มน้ำ พัดลม คอมเพรสเซอร์ และอุปกรณ์อื่นๆ แบบรวมศูนย์ ระยะไกลหรืออัตโนมัติได้ และสามารถรวมตัวป้องกันโอเวอร์โหลด (รีเลย์ความร้อน) เพื่อสร้างสตาร์ทเตอร์มอเตอร์ได้อย่างง่ายดาย

ควบคุมการจ่ายไฟของหน่วยอากาศบริสุทธิ์ขนาดใหญ่ หอทำความเย็น วงจรไฟส่องสว่าง และอุปกรณ์อื่นๆ โดยอัตโนมัติตามโปรแกรมเวลาหรือสัญญาณเซ็นเซอร์ ช่วยให้เกิดการอนุรักษ์พลังงานและการจัดการอัจฉริยะ

ในวงจรความปลอดภัย สวิตช์คอนแทคเตอร์ AC ทำหน้าที่เป็นแอคชูเอเตอร์วิกฤตที่จะตัดการจ่ายไฟของอุปกรณ์ทันทีเมื่อกดปุ่มหยุดฉุกเฉินหรือเปิดประตูนิรภัย ให้การป้องกันการปิดระบบเพื่อความปลอดภัยในระดับสูงสุด

ปุ่มเลือก

ในการเลือกสวิตช์คอนแทคเตอร์ AC ที่ถูกต้อง จำเป็นต้องจับคู่พารามิเตอร์การใช้งานเป็น "สวิตช์" อย่างถูกต้อง:

การควบคุมและแรงดันไฟฟ้า: แรงดันไฟฟ้าของคอยล์ต้องตรงกับแหล่งจ่ายไฟควบคุม แรงดันไฟฟ้าที่กำหนดของหน้าสัมผัสหลักต้องไม่ต่ำกว่าแรงดันไฟฟ้าของสาย

ความถี่ในการทำงาน: สำหรับการสตาร์ทและหยุดบ่อยครั้ง (เช่น การใช้งานเขย่าเบา ๆ และเซอร์โว) จำเป็นต้องเลือกรุ่นที่มีกระแสไฟพิกัดสูงกว่าหรือความถี่การทำงานสูงที่ได้รับการสอบเทียบเป็นพิเศษ

พารามิเตอร์สวิตช์คอนแทค AC SPX AC

เฟรม(ก)			เอสเอส-N35
KW/HP(AC-3) กำลังสำรอง (AC-3) IEC60947-4		220V	11/15
		380V	18.5/25
กระแสไฟสำรอง (AC-3) GB14048.4		220V	42
		380V	44
กระแสความร้อนย้อนกลับ (A)			60
แรงดันไฟฟ้า insuted reted (V)			660
หน้าสัมผัสเสริม AC-15	ติดต่อ	มาตรฐาน	2NO+2NC
	กระแสไฟฟ้าย้อนกลับ (A)	220V	1.6
		380V	0.95
ชีวิตไฟฟ้า			80
อายุการใช้งานของเครื่องจักร			500

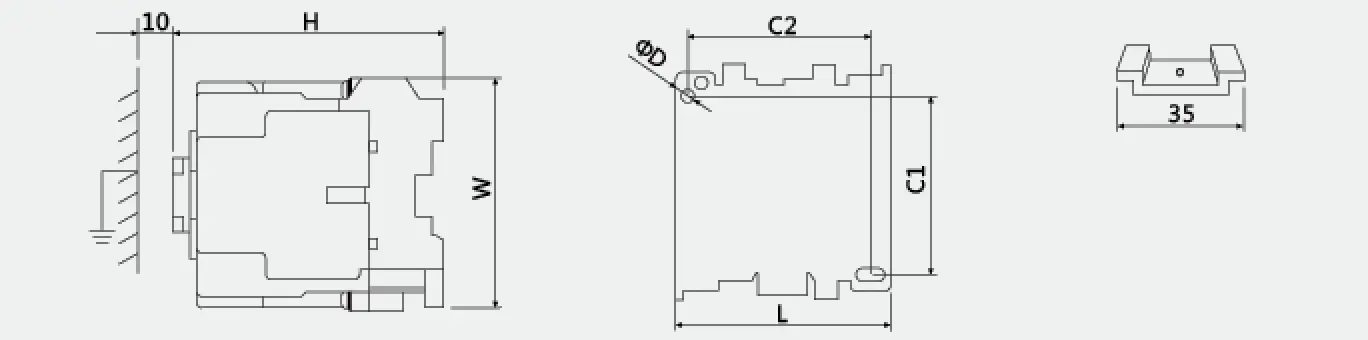

มิติเค้าร่างและการติดตั้ง
			พิมพ์	L	W	H	ค1	ค2	ΦD
			เอสเอส-N35	75	89	91	58	54	4.5
