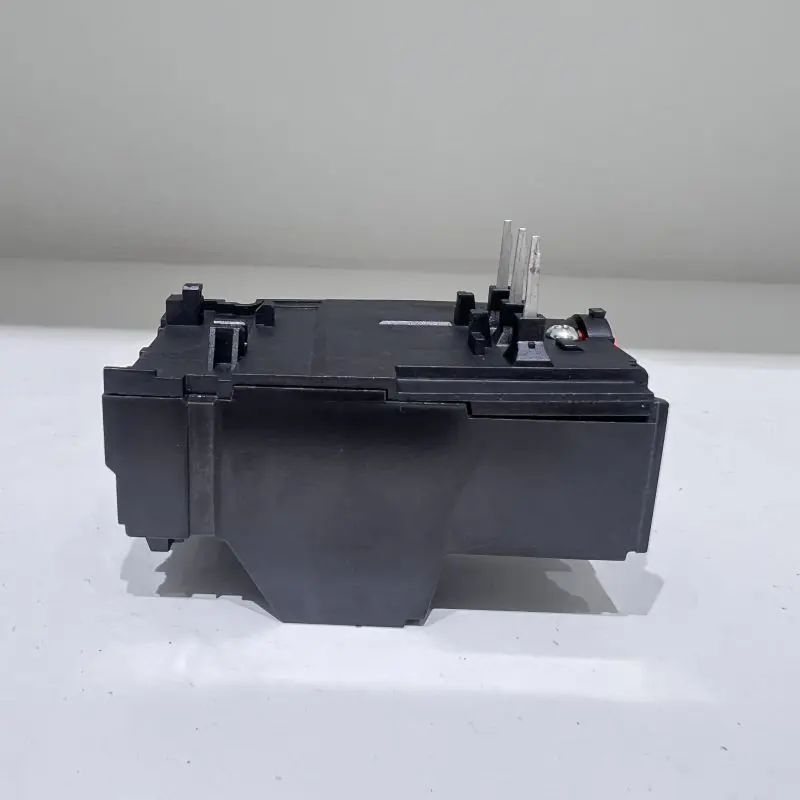

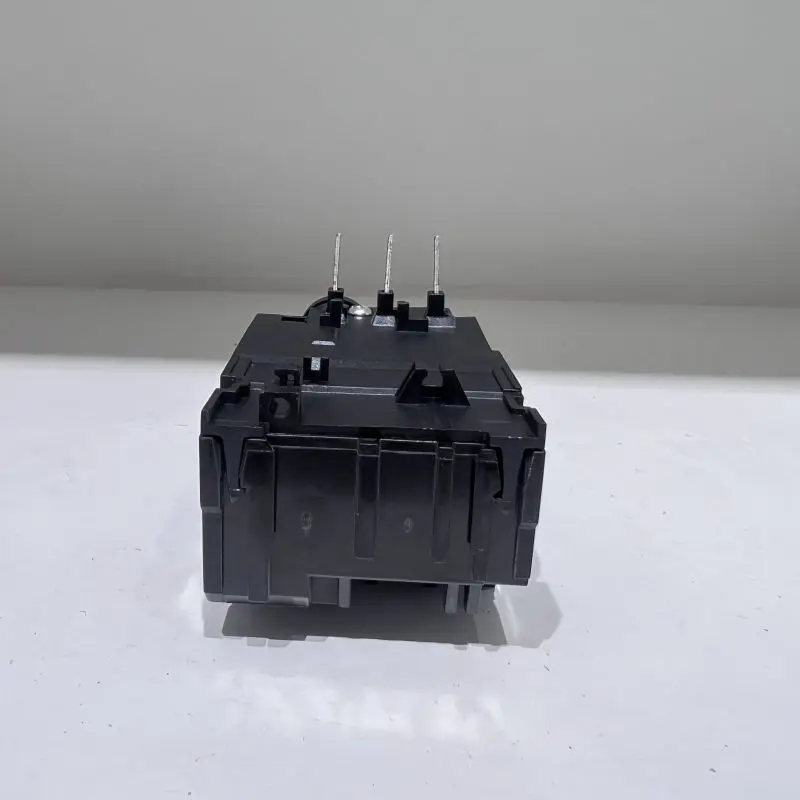

TH-N12 เทอร์มอลโอเวอร์โหลดรีเลย์

ในด้านการกระจายกำลังทางอุตสาหกรรมและการควบคุมอัตโนมัติ มีมอเตอร์ขนาดเล็กและขนาดกลางจำนวนมาก และข้อกำหนดในการป้องกันต้องการทั้งความแม่นยำและความน่าเชื่อถือ เช่นเดียวกับการบูรณาการและการบำรุงรักษาที่ง่ายดาย คุณภาพระดับสูงของโรงงาน SPX และรีเลย์โอเวอร์โหลดความร้อน TH-N12 ที่ได้รับการรับรอง CE เป็นโมดูลป้องกันมาตรฐานที่ออกแบบมาเพื่อตอบสนองความต้องการที่แพร่หลายนี้ มันไม่ได้ครอบคลุมช่วงกระแสที่กว้างมาก แต่ให้ประสิทธิภาพการป้องกันที่สมบูรณ์และสม่ำเสมอภายในช่วงกระแสไฟที่ได้รับการปรับปรุง ไม่ว่าจะรวมเข้ากับสตาร์ทเตอร์มอเตอร์ใหม่หรือใช้สำหรับการบำรุงรักษาและการเปลี่ยนระบบที่มีอยู่ TH-N12 มอบโซลูชันการป้องกันที่ไร้กังวล เชื่อถือได้ และจัดการง่ายแก่ผู้ใช้ด้วยอินเทอร์เฟซที่ได้มาตรฐานและขนาดการปรับที่ชัดเจน

คุณสมบัติ

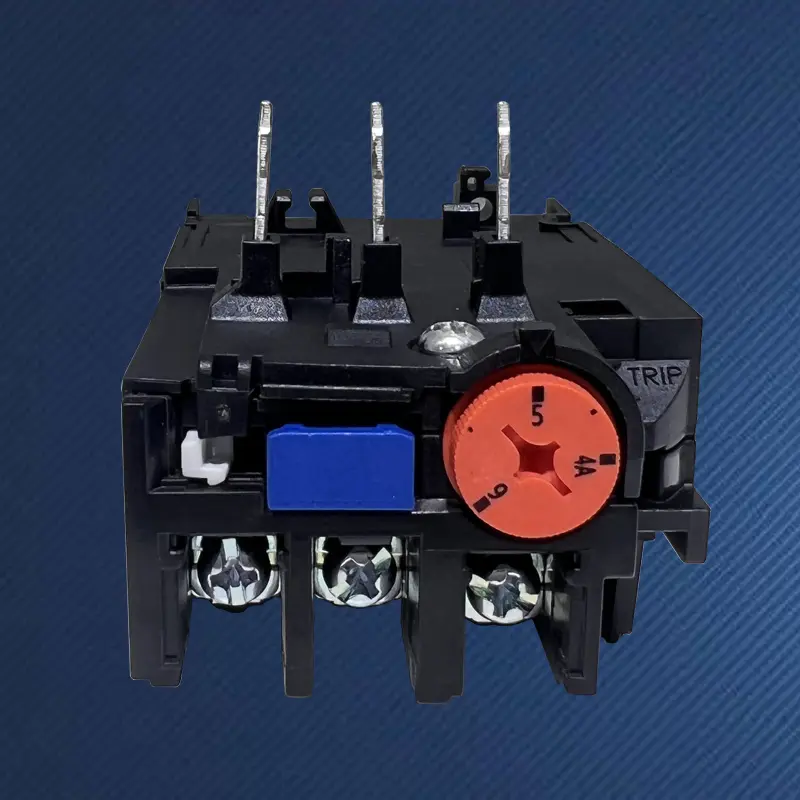

ปุ่มปรับส่วนกลางมีสเกลค่ากระแสที่ชัดเจน ช่วยให้ผู้ใช้สามารถตั้งค่าด้วยสายตาและแม่นยำตามพิกัดกระแสของมอเตอร์ การดำเนินการนั้นใช้งานง่าย ลดการคาดเดาและข้อผิดพลาดในระหว่างกระบวนการแก้ไขจุดบกพร่อง
การออกแบบผลิตภัณฑ์มีหน้าต่างตัวบ่งชี้การเดินทาง (โดยปกติจะเป็นการเปลี่ยนสีที่เห็นได้ชัดเจน) และปุ่มรีเซ็ตด้วยตนเอง ทำให้สถานะของอุปกรณ์ชัดเจนในทันทีเพื่อการวินิจฉัยข้อผิดพลาดและการกู้คืนระบบอย่างรวดเร็ว
รีเลย์โอเวอร์โหลดความร้อน TH-N12 คุณภาพสูง SPX ใช้หลักการทำความร้อนและการดัดงอแถบโลหะคู่แบบคลาสสิก ให้การป้องกันโอเวอร์โหลดที่ตรงกับคุณลักษณะทางความร้อนของมอเตอร์ กลไกแผ่นนำดิฟเฟอเรนเชียลในตัวช่วยให้มั่นใจได้ถึงความสามารถในการเร่งการตอบสนองการสะดุดต่อความล้มเหลวของเฟสและความผิดพลาดที่ไม่สมดุลสามเฟสที่รุนแรง
โดยปกติแล้วได้รับการออกแบบสำหรับการติดตั้งปลั๊กอินโดยตรงด้วยคอนแทคเตอร์ AC ขนาดเล็กในซีรีส์เดียวกันหรือรุ่นที่ระบุ TH-N12 เทอร์มอลโอเวอร์โหลดรีเลย์เป็นสตาร์ทเตอร์แม่เหล็กไฟฟ้าขนาดกะทัดรัดและเชื่อถือได้ ช่วยประหยัดพื้นที่ในการติดตั้งและเวลาในการเดินสายไฟ
รุ่นคุณภาพสูงจะรวมการชดเชยอุณหภูมิแวดล้อมเพื่อลดผลกระทบของการเปลี่ยนแปลงอุณหภูมิโดยรอบต่อลักษณะการทำงานของแถบโลหะคู่ เพื่อให้มั่นใจในความเสถียรของการป้องกันรีเลย์โอเวอร์โหลดความร้อน TH-N12 ในช่วงอุณหภูมิที่กว้างขึ้น
เปลือกสามารถป้องกันฝุ่นขั้นพื้นฐานและการป้องกันการสัมผัสโดยไม่ตั้งใจสำหรับกลไกที่มีความแม่นยำภายใน และเหมาะสำหรับการติดตั้งในตู้ควบคุมต่างๆ

สถานการณ์การใช้งานหลัก

TH-N12 เหมาะสำหรับการใช้งานพลังงานขนาดเล็กและขนาดกลางที่ต้องการการป้องกันที่เชื่อถือได้และพื้นที่จำกัด:
อุปกรณ์ป้องกันมอเตอร์สำหรับเครื่องจักรบรรจุภัณฑ์ สายพานลำเลียงขนาดเล็ก เครื่องผสม พัดลม และอุปกรณ์อื่นๆ
เครื่องควบคุมประตูอัตโนมัติ อุปกรณ์ระบายอากาศ ปั๊มน้ำ ฯลฯ ด้วยเครื่องเดียว
เป็นอุปกรณ์ป้องกันมาตรฐานสำหรับยูนิตควบคุม (คอนแทคเตอร์) ที่ปลายเอาต์พุตของ PLC หรือตัวควบคุม
TH-N12 Thermal Overload Relay ซึ่งเป็นรุ่นสากลที่ใช้กันอย่างแพร่หลาย มักใช้เพื่อทดแทนรีเลย์ระบายความร้อนชนิดเดียวกันที่เสียหายในระบบเก่า

เทอร์มอลรีเลย์ STH-N12 เหมาะสำหรับคอนแทค AC S-C10/12

เฟรม(ก)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
คอนแทคเตอร์ Suitabie AC	เอส-C10/12		เอส-C21/25		เอส-C50/95
โครงสร้างหน้าสัมผัส Aux	ปรับด้วยตนเองหรืออัตโนมัติ
ปรับช่วง selcet(A)	เลือก(ก)	ปรับช่วง(A)	เลือก(ก)	ปรับช่วง(A)	เลือก(ก)	ปรับช่วง(A)
	0.24A	0.2~0.32	1.3A	1~1.6	15เอ	12~18
	0.35A	0.28~0.42	1.7A	1.4~2.0	19ก	16~22
	0.5A	0.4~0.6	2.1A	1.7~2.5	22เอ	18~26
	0.7A	0.55~0.85	2.5A	2~3	29ก	24~34
	0.9A	0.7~1.1	3.6A	2.8~4.4	35เอ	30~40
	1.3A	1~1.6	5เอ	4~6	42เอ	34~50
	1.7A	1.4~2.0	6.6A	5.2~8	54ก	43~65
	2.1A	1.7~2.5	9เอ	7~11	67เอ	54~80
	2.5A	2~3	11ก	9~13	82เอ	65~93
	3.6A	2.8~4.4	15เอ	12~18	95เอ	85~105
	5เอ	4~6	19ก	16~22
	6.6A	5.2~8	22เอ	18~26
	9เอ	7~11	29ก	24~34
	11ก	9~13	35เอ	30~40
โครงสร้างหน้าสัมผัส Aux	1a1b(1NO+1NC)

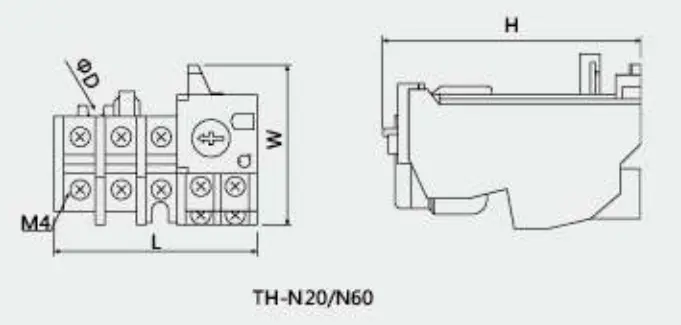

มิติเค้าร่างและการติดตั้ง
	พิมพ์		L	W	H	φD
	ที-เอ็น20		63	51	79	4.5
	ที-เอ็น60		89	57	83.5	4.5
