โมลเดd เคสเซอร์กิตเบรกเกอร์(MCCB) มีบทบาทสำคัญในการปกป้องระบบไฟฟ้าจากการโอเวอร์โหลด การลัดวงจร และความเสียหายของอุปกรณ์ ในคู่มือเชิงลึกนี้ เราจะสำรวจว่าเซอร์กิตเบรกเกอร์แบบขึ้นรูปทำงานอย่างไร ส่วนประกอบหลัก คุณลักษณะด้านประสิทธิภาพ และเหตุใดจึงมีการใช้กันอย่างแพร่หลายในอุตสาหกรรม เชิงพาณิชย์ และโครงสร้างพื้นฐาน บทความนี้ยังอธิบายวิธีเลือก MCCB ที่เหมาะสม เปรียบเทียบ MCCB กับอุปกรณ์ป้องกันวงจรอื่นๆ และตอบคำถามทั่วไปเพื่อช่วยวิศวกร ผู้รับเหมา และผู้มีอำนาจตัดสินใจในการตัดสินใจเลือกโดยใช้ข้อมูลอ้างอิงตามมาตรฐานความปลอดภัยทางไฟฟ้าสมัยใหม่

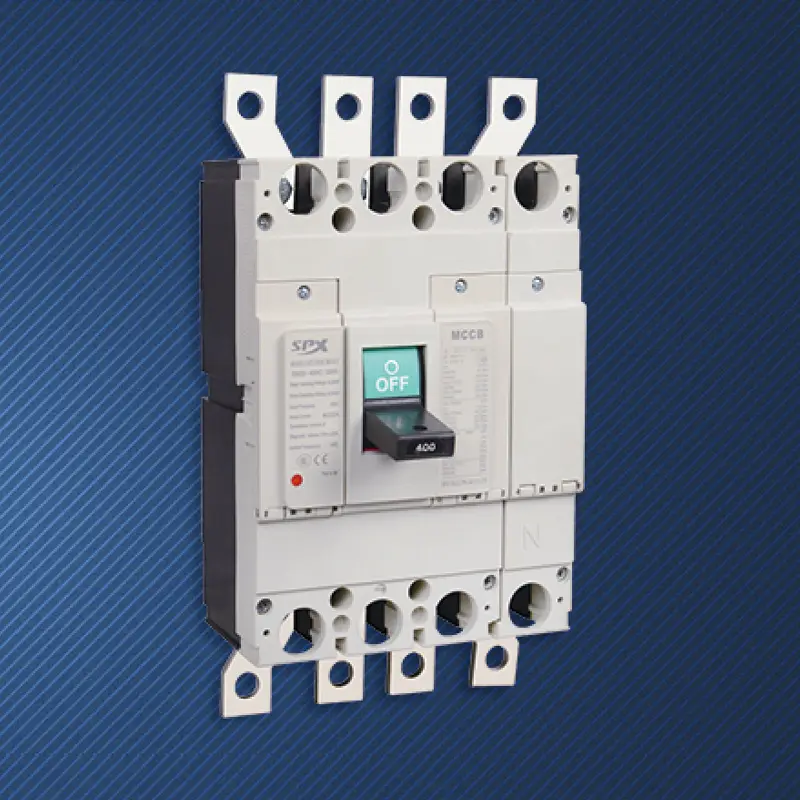

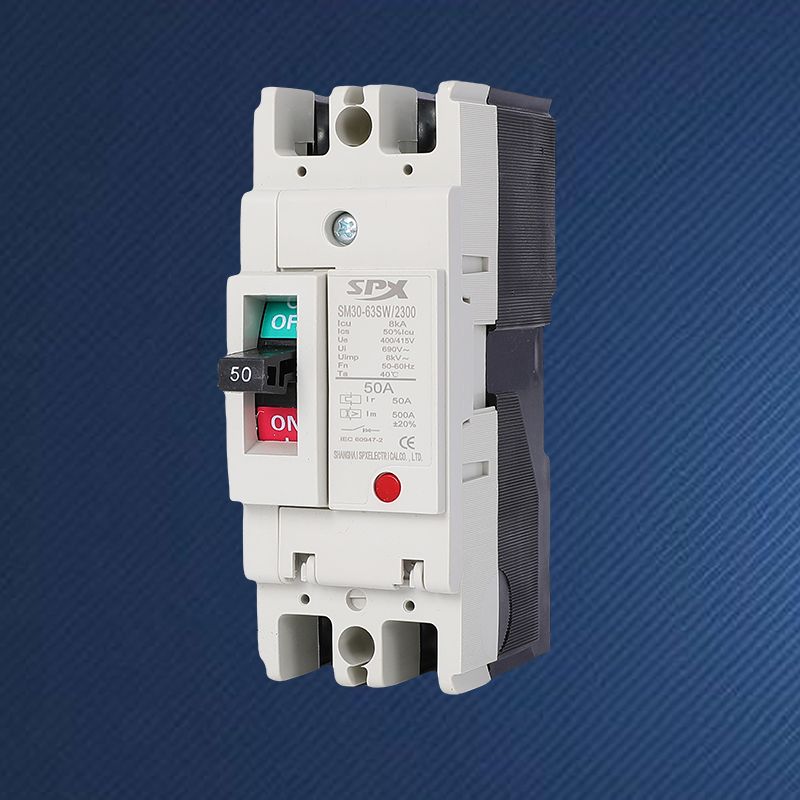

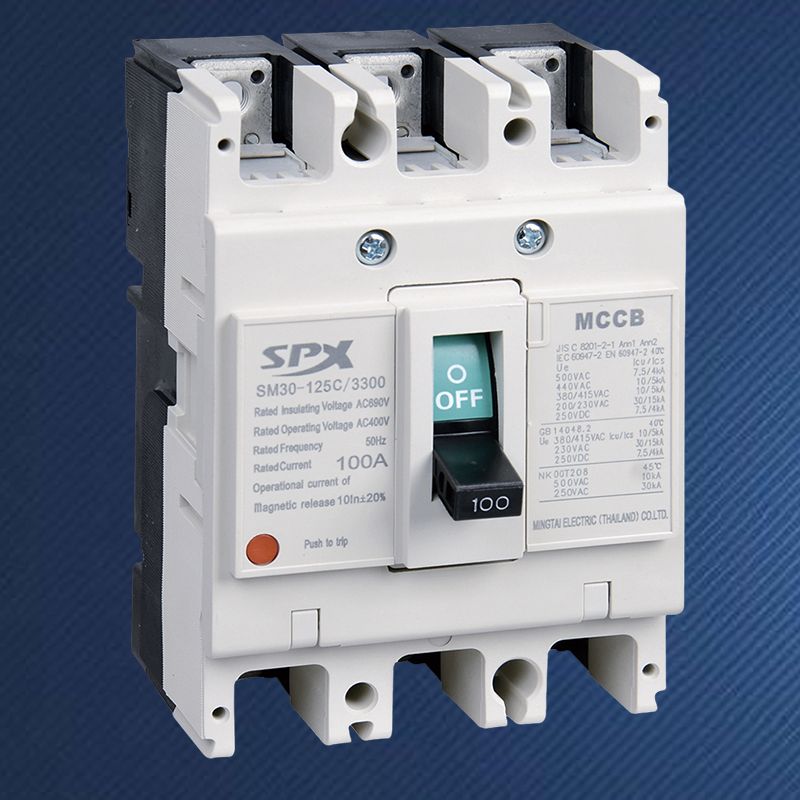

เซอร์กิตเบรกเกอร์แบบเคสขึ้นรูปเป็นอุปกรณ์ป้องกันไฟฟ้าแรงดันต่ำที่ออกแบบมาเพื่อขัดขวางการไหลของกระแสไฟฟ้าโดยอัตโนมัติเมื่อเกิดสภาวะผิดปกติ MCCB หุ้มไว้ในตัวเรือนที่หุ้มฉนวนและทนทาน ให้การป้องกันที่เชื่อถือได้สำหรับวงจรที่มีพิกัดกระแสตั้งแต่ 100A ถึง 2500A
แตกต่างจากเบรกเกอร์วงจรขนาดเล็ก เซอร์กิตเบรกเกอร์แบบเคสได้รับการออกแบบมาเพื่อพิกัดกระแสไฟฟ้าที่สูงขึ้นและสภาพแวดล้อมที่มีความต้องการมากขึ้น ตามการอ้างอิงอุตสาหกรรมเช่นเอสพีเอ็กซ์ข้อมูลจำเพาะของเซอร์กิตเบรกเกอร์แบบเคสขึ้นรูป MCCB ถูกนำมาใช้กันอย่างแพร่หลายเนื่องจากมีการตั้งค่าทริปที่ปรับได้ โครงสร้างที่แข็งแกร่ง และความสามารถในการขัดจังหวะสูง
เซอร์กิตเบรกเกอร์แบบเคสขึ้นรูปจะตรวจสอบกระแสที่ไหลผ่านวงจรไฟฟ้าอย่างต่อเนื่อง ภายใต้สภาวะปกติ เบรกเกอร์จะยอมให้กระแสไหลผ่านได้อย่างต่อเนื่อง เมื่อตรวจพบระดับกระแสที่ผิดปกติ กลไกการเดินทางภายในจะเปิดใช้งานและเปิดวงจร
MCCB ได้รับการออกแบบมาเพื่อตอบสนองต่อสภาวะความผิดปกติหลักสองประการ:
การทำความเข้าใจโครงสร้างภายในของเซอร์กิตเบรกเกอร์แบบขึ้นรูปช่วยอธิบายประสิทธิภาพและความน่าเชื่อถือได้
| ส่วนประกอบ | การทำงาน |
|---|---|
| เคสฉนวนขึ้นรูป | ให้การป้องกันทางกลและฉนวนไฟฟ้า |
| รายชื่อผู้ติดต่อ | ดำเนินการและขัดขวางการไหลของกระแส |
| หน่วยการเดินทางด้วยความร้อน | ตรวจจับสภาวะการโอเวอร์โหลด |
| หน่วยการเดินทางแม่เหล็ก | ตอบสนองต่อการลัดวงจรได้ทันที |
| ห้องดับเพลิงอาร์ค | กระจายอาร์คไฟฟ้าอย่างปลอดภัย |
โอเวอร์โหลดเกิดขึ้นเมื่ออุปกรณ์ไฟฟ้าดึงกระแสไฟฟ้ามากกว่าวงจรที่ได้รับการออกแบบให้จัดการเมื่อเวลาผ่านไป เซอร์กิตเบรกเกอร์แบบเคสขึ้นรูปป้องกันสถานการณ์นี้โดยใช้กลไกทริประบายความร้อน
องค์ประกอบความร้อนภายใน MCCB จะร้อนขึ้นเมื่อกระแสเพิ่มขึ้น หากกระแสไฟเกินยังคงมีอยู่ ความร้อนจะทำให้แถบโลหะคู่โค้งงอ ส่งผลให้เบรกเกอร์ตัดการทำงาน การตอบสนองที่ล่าช้านี้ช่วยให้แน่ใจว่าไฟกระชากชั่วคราวไม่ทำให้เกิดการหยุดชะงักโดยไม่จำเป็น
การลัดวงจรถือเป็นข้อผิดพลาดทางไฟฟ้าที่อันตรายที่สุด ซึ่งสามารถก่อให้เกิดเพลิงไหม้ อุปกรณ์เสียหาย และอันตรายร้ายแรงต่อความปลอดภัยได้ เซอร์กิตเบรกเกอร์แบบเคสขึ้นรูปใช้ทริปยูนิตแบบแม่เหล็กเพื่อจัดการกับความเสี่ยงนี้
เมื่อกระแสไฟกระชากอย่างกะทันหันเกิดขึ้น สนามแม่เหล็กที่สร้างขึ้นภายใน MCCB จะเปิดใช้งานกลไกการเดินทางทันที เบรกเกอร์จะเปิดภายในมิลลิวินาที เพื่อจำกัดพลังงานที่เกิดข้อผิดพลาด และปกป้องอุปกรณ์ดาวน์สตรีม
ผู้ผลิตเช่น SPX ออกแบบเซอร์กิตเบรกเกอร์แบบขึ้นรูปเพื่อตอบสนองความต้องการของอุตสาหกรรม ในขณะเดียวกันก็รักษาเสถียรภาพในการปฏิบัติงานในระยะยาว
เซอร์กิตเบรกเกอร์แบบเคสถูกนำไปใช้งานในหลากหลายภาคส่วน:
การเลือก MCCB ที่ถูกต้องเกี่ยวข้องกับการประเมินปัจจัยทางเทคนิคหลายประการ:
การให้คำปรึกษาด้านเอกสารผลิตภัณฑ์ที่เชื่อถือได้และซัพพลายเออร์ที่มีประสบการณ์ช่วยให้มั่นใจได้ถึงการป้องกันที่เหมาะสมที่สุดและความน่าเชื่อถือของระบบ
| ประเภทอุปกรณ์ | ช่วงปัจจุบัน | แอปพลิเคชันทั่วไป |
|---|---|---|
| เอ็มซีบี | สูงถึง 125A | ที่อยู่อาศัยและการพาณิชย์แสง |
| เอ็มซีซีบี | 100A – 2500A | อุตสาหกรรมและการพาณิชย์ |
| เอซีบี | สูงกว่า 2500A | ระบบจำหน่ายหลัก |
วัตถุประสงค์หลักของเซอร์กิตเบรกเกอร์แบบเคสขึ้นรูปคือเพื่อป้องกันวงจรไฟฟ้าจากการโอเวอร์โหลดและการลัดวงจร ในขณะเดียวกันก็มั่นใจในความปลอดภัยในการปฏิบัติงาน
ใช่ เซอร์กิตเบรกเกอร์แบบเคสหลายตัวมีการตั้งค่าทริปที่ปรับได้ ช่วยให้การป้องกันที่แม่นยำซึ่งปรับให้เหมาะกับความต้องการของระบบ
ด้วยการติดตั้งและบำรุงรักษาที่เหมาะสม MCCB สามารถทำงานได้อย่างน่าเชื่อถือเป็นเวลาหลายปี แม้ในสภาพแวดล้อมที่มีความต้องการสูง
อย่างแน่นอน. เซอร์กิตเบรกเกอร์แบบเคสถูกนำมาใช้กันอย่างแพร่หลายในระบบจัดเก็บพลังงานแสงอาทิตย์ ลม และระบบจัดเก็บพลังงานเพื่อปกป้องอินเวอร์เตอร์และสายจำหน่าย
เซอร์กิตเบรกเกอร์แบบเคสขึ้นรูปเป็นส่วนประกอบที่ขาดไม่ได้ของระบบไฟฟ้าสมัยใหม่ ให้การป้องกันที่เชื่อถือได้จากการโอเวอร์โหลดและการลัดวงจร การออกแบบที่แข็งแกร่ง ความสามารถในการปรับตัว และประสิทธิภาพที่ได้รับการพิสูจน์แล้ว ทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกที่ต้องการในอุตสาหกรรมต่างๆ
หากคุณกำลังประเมินเซอร์กิตเบรกเกอร์แบบขึ้นรูปคุณภาพสูง หรือต้องการคำแนะนำจากผู้เชี่ยวชาญที่ปรับให้เหมาะกับการใช้งานของคุณ SPX ก็พร้อมที่จะสนับสนุนโครงการของคุณ หากต้องการทราบข้อกำหนดโดยละเอียด คำแนะนำจากมืออาชีพ หรือโซลูชันที่ปรับแต่งตามความต้องการ โปรดอย่าลังเลที่จะติดต่อเราติดต่อเราและก้าวไปอีกขั้นสู่การกระจายพลังงานที่ปลอดภัยและเชื่อถือได้มากขึ้น
-
