3P 630A เซอร์กิตเบรกเกอร์แบบขึ้นรูป

เซอร์กิตเบรกเกอร์แบบขึ้นรูป 3P 630A ของ SPX แบบกำหนดเองของ SPX ตั้งอยู่ในใจกลางศูนย์ข้อมูล โรงงานอุตสาหกรรมหนัก และอาคารพาณิชย์ขนาดใหญ่ ซึ่งระบบจำหน่ายไฟฟ้าจำเป็นต้องทนทานและกระจายโหลดพลังงานได้อย่างปลอดภัยสูงถึงหลายร้อยกิโลวัตต์ ใช้การออกแบบเฟรมเวิร์กที่แข็งแกร่ง ไม่เพียงแต่เป็นเซอร์กิตเบรกเกอร์เท่านั้น แต่ยังเป็นเทอร์มินัลการจัดการพลังงานที่ครอบคลุมที่รวมการสวิตชิ่งกระแสสูงเป็นพิเศษ อัลกอริธึมการป้องกันอัจฉริยะ การรับรู้สถานะแบบพาโนรามา และการควบคุมแบบเครือข่าย นับเป็นระดับใหม่ของความสามารถในการป้องกันและความชาญฉลาดในด้านเซอร์กิตเบรกเกอร์แบบขึ้นรูป และเป็นตัวเลือกเชิงกลยุทธ์ในการจัดการกับความท้าทายในการกระจายที่ซับซ้อนและเป็นที่ต้องการมากที่สุด

คุณสมบัติ

กระแสไฟพิกัด 630A สามารถรองรับโหลดต่อเนื่องได้อย่างปลอดภัยประมาณ 350kW (400V สามเฟส) ตอบสนองความต้องการแหล่งจ่ายไฟหลักของอุตสาหกรรมและโครงสร้างพื้นฐานขนาดใหญ่ส่วนใหญ่
เซอร์กิตเบรกเกอร์แบบขึ้นรูป 3P 630A ในสต็อกมีความสามารถในการตัดกระแสลัดวงจรสูงสุดที่ 100kA ขึ้นไป และสามารถเผชิญและแก้ไขข้อผิดพลาดการลัดวงจรสูงสุดที่อาจเกิดขึ้นใกล้กับหม้อแปลงได้อย่างปลอดภัย เป็นรากฐานสำคัญของการรับประกันเสถียรภาพของสถาปัตยกรรมระบบจำหน่ายไฟฟ้าแรงต่ำทั้งหมด
ระบบสัมผัสที่แข็งแกร่งและการออกแบบห้องดับเพลิงส่วนโค้งสามารถทนต่อแรงกระแทกทางไฟฟ้าขนาดใหญ่และพลังงานความร้อนที่เกิดจากกระแสไฟฟ้าลัดวงจร ทำให้มั่นใจได้ว่าตัวอุปกรณ์จะอยู่ในสภาพสมบูรณ์หลังจากขาดการเชื่อมต่อ และสามารถใช้งานได้ต่อไป

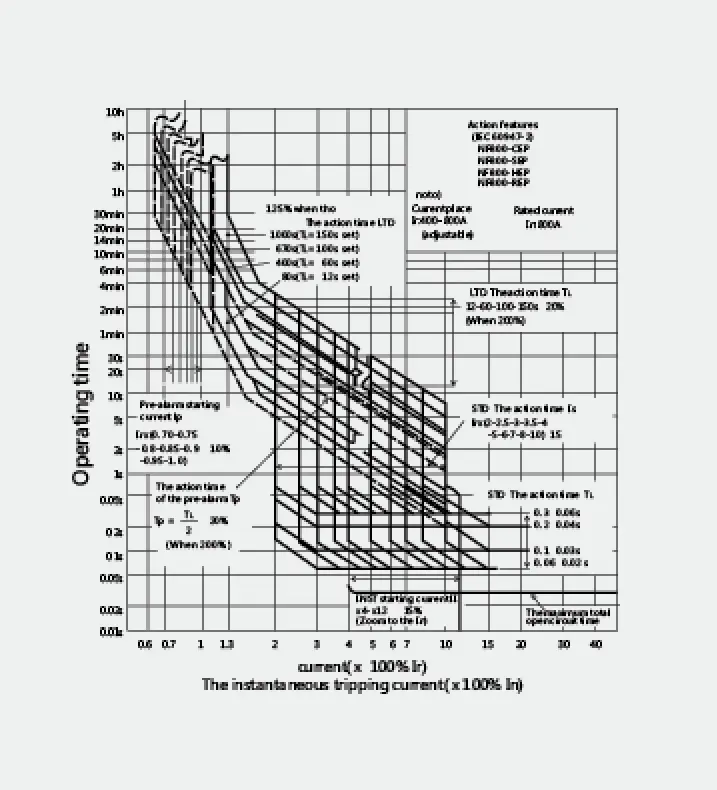

เมื่อติดตั้งหน่วยทริปดิจิทัลขั้นสูง ผู้ใช้สามารถตั้งค่าพารามิเตอร์ปัจจุบันและเวลาได้อย่างแม่นยำสำหรับการหน่วงเวลานาน การหน่วงเวลาระยะสั้น การป้องกันข้อผิดพลาดทันที และกราวด์ ทำให้สามารถประสานการเลือกที่สมบูรณ์กับอุปกรณ์ป้องกันระดับบนและล่าง และกำจัดการสะดุดระดับต่าง ๆ ได้อย่างสมบูรณ์
นอกเหนือจากการป้องกันขั้นพื้นฐานแล้ว เซอร์กิตเบรกเกอร์แบบขึ้นรูป 3P 630A ยังให้การป้องกันที่หลากหลาย เช่น การตรวจสอบโหลด หน่วยความจำความร้อน ความไม่สมดุลของเฟส แรงดันไฟฟ้าตก/แรงดันไฟฟ้าเกิน ฯลฯ เมื่อติดตั้งฟังก์ชันเตือน ก็สามารถแจ้งเตือนก่อนเกิดข้อผิดพลาด และบันทึกรูปคลื่นและข้อมูลข้อบกพร่องโดยละเอียด บรรลุการบำรุงรักษาเชิงคาดการณ์

แอปพลิเคชัน

สายขาเข้าหลักแรงดันต่ำหรือสวิตช์เชื่อมต่อบัสบาร์ที่สำคัญสำหรับศูนย์ข้อมูล โรงพยาบาลขนาดใหญ่ สนามบินนานาชาติ และการขนส่งทางรถไฟ
สวิตช์ขาเข้าของตู้กระจายสินค้าหลักของโรงงานในโรงงานผลิตเหล็ก เคมี และรถยนต์ได้รับการติดตั้งเซอร์กิตเบรกเกอร์แบบขึ้นรูป 3P 630A เพื่อปกป้องสายการผลิตขนาดใหญ่
เซอร์กิตเบรกเกอร์หลักด้านข้างแรงดันต่ำสำหรับหม้อแปลงในอาคารสูงเป็นพิเศษ ศูนย์การค้าขนาดใหญ่ และศูนย์การประชุมและนิทรรศการ
เครื่องรวมไฟฟ้ากระแสสลับหรือเซอร์กิตเบรกเกอร์จุดเชื่อมต่อกริดสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่และโรงไฟฟ้ากักเก็บพลังงาน
เซอร์กิตเบรกเกอร์แบบขึ้นรูป 3P 630A ให้การปกป้องโดยตรงและการควบคุมอัจฉริยะสำหรับเครื่องทำความเย็นขนาดใหญ่ รอกขุด และคอมเพรสเซอร์ขนาดยักษ์

พารามิเตอร์ MCCB ของเบรกเกอร์เคสแบบขึ้นรูป SPX SM30-800 Series

เฟรม(ก)				SM30-800-CEP	SM30-800-ก.ย	SM30-800-HEP	SM30-800-ตัวแทน	ลักษณะการดำเนินงาน
จัดอันดับปัจจุบันใน (A)				ปรับได้ 400~800
จำนวนเสา				3
พิกัดแรงดันไฟฟ้าฉนวน U1(V)			เครื่องปรับอากาศ	600	690	690	690
ความสามารถในการทำลายพิกัด (KA)	IEC 60947-2 (lcu/lc)	เครื่องปรับอากาศ	690V	-	10/10	15/15	20/58
			500V	18/9	30/30	50/50	70/35
			440V	36/18	42/42	65/65	125/63
			400V	36/18	45/45	70/70	125/63
			230V	50/25	85/85	100/100	150/75
		ดี.ซี	250V	-	-	-	-

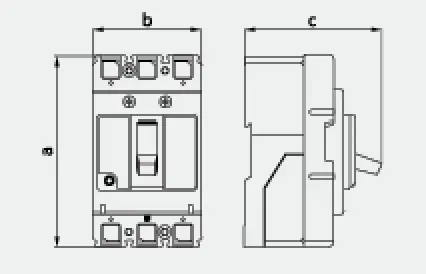

รูปโปรไฟล์
			a	275
			b	210
			c	150

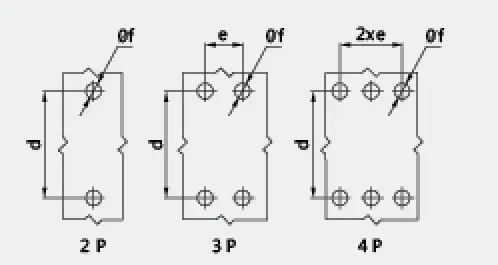

ภาพการติดตั้ง
			d	243
			e	70
			f	8
อายุการใช้งานของเครื่อง				4000
ชีวิตไฟฟ้า				1500
อุปกรณ์ควบคุมไฟฟ้า (MD)				●
ด้ามจับแบบหมุนภายนอก				●
อุปกรณ์สะดุดอัตโนมัติ				ความร้อนแม่เหล็ก
