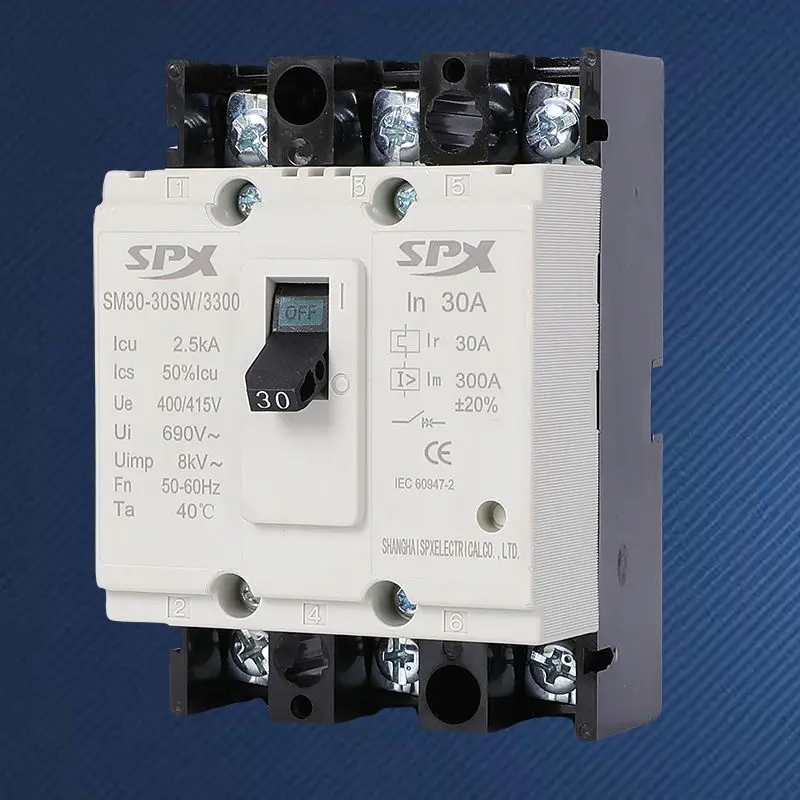

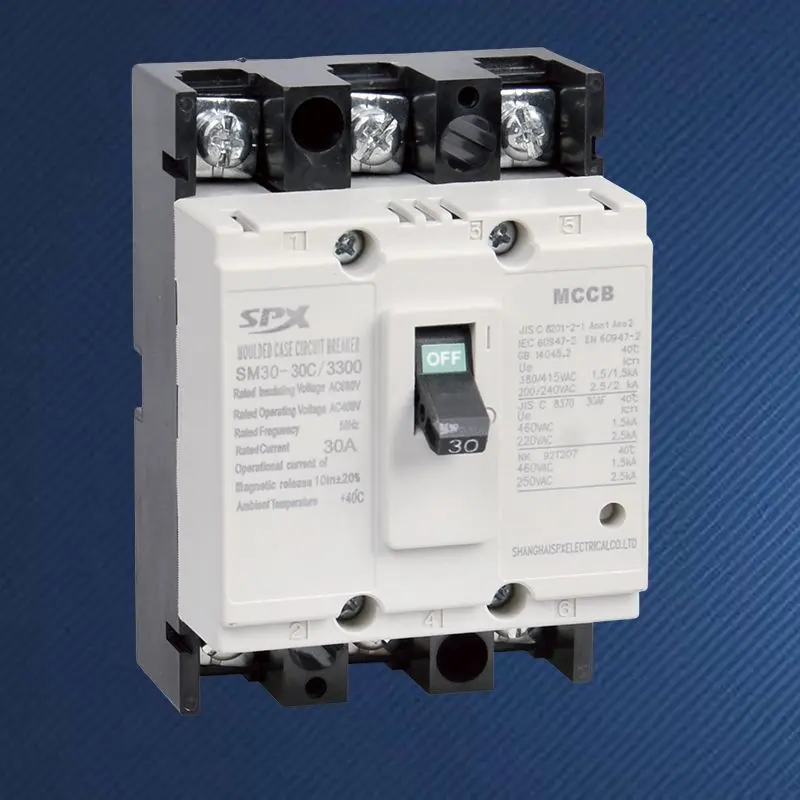

3P 5A 10A 20A เบรกเกอร์เคสแบบขึ้นรูป

ในการควบคุมทางอุตสาหกรรม อุปกรณ์ห้องปฏิบัติการ หรือเครื่องมือที่มีความแม่นยำ มีโหลดสามเฟสจำนวนมากที่มีกำลังไฟพิกัดต่ำกว่าหลายกิโลวัตต์ อุปกรณ์เหล่านี้มีความไวอย่างยิ่งต่อความผิดปกติของกระแสไฟเกิน และเบรกเกอร์วงจรกระแสปานกลางถึงกระแสสูงทั่วไปไม่สามารถให้การป้องกันที่แม่นยำได้ ซีรีส์ SPX ขั้นสูง 3P 5A 10A 20A Molded Case Circuit Breaker ได้รับการออกแบบมาโดยเฉพาะสำหรับฉากที่ซับซ้อนดังกล่าว มันเหมือนกับ 'เครื่องตรวจสอบสมดุลสามเฟส' โดยเฉพาะ ซึ่งจะตรวจสอบและป้องกันกระแสของเส้นสามเฟสอย่างอิสระ ไม่ว่าจะเป็นการโอเวอร์โหลดเล็กน้อยหรือการลัดวงจรกะทันหัน ก็สามารถระบุและตัดได้อย่างรวดเร็ว ให้การป้องกันความปลอดภัยอย่างพิถีพิถันสำหรับอุปกรณ์สามเฟสที่ละเอียดอ่อน

คุณสมบัติ:

เซอร์กิตเบรกเกอร์แบบขึ้นรูป 3P 5A 10A 20A แบบกำหนดเองมีระดับกระแสไฟที่เชื่อมต่อกันอย่างใกล้ชิดสามระดับคือ 5A, 10A และ 20A ช่วยให้วิศวกรสามารถเลือกตามพิกัดกระแสที่แม่นยำของโหลด เพื่อให้ได้คุณสมบัติการป้องกันที่ดีที่สุดกับคุณลักษณะโหลด และหลีกเลี่ยงจุดบอดในการป้องกันหรือความไวที่มากเกินไปที่เกิดจาก "ม้าตัวใหญ่ดึงรถคันเล็ก"
หากเฟสใดเกิดการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร เซอร์กิตเบรกเกอร์จะตัดขั้วทั้งสามพร้อมกัน ซึ่งช่วยลดความเสี่ยงในการสูญเสียเฟสโดยพื้นฐาน ซึ่งเป็นสิ่งสำคัญในการปกป้องมอเตอร์สามเฟสและโหลดแบบสมมาตร
เมื่อเทียบกับการใช้เซอร์กิตเบรกเกอร์แบบขั้วเดี่ยว 3 ตัว ช่วยประหยัดพื้นที่ในการติดตั้งและความซับซ้อนในการเดินสายไฟ
เซอร์กิตเบรกเกอร์แบบขึ้นรูป 3P 5A 10A 20A คุณภาพสูง เหมาะสำหรับระบบที่มี AC 50/60Hz และพิกัดแรงดันไฟฟ้าสูงถึง 400V หรือ 690V ตรงตามสภาพแวดล้อมการกระจายแบบสามเฟสแรงดันต่ำต่างๆ

การคัดเลือก

1. ดูพิกัดกระแสบนป้ายชื่ออุปกรณ์ และเลือกเซอร์กิตเบรกเกอร์พิกัดกระแสมากกว่าค่านี้ (ปกติ 1.1-1.25 เท่า) เล็กน้อย สำหรับโหลดของมอเตอร์ จำเป็นต้องยืนยันว่ากระแสเริ่มต้นอยู่ในช่วงการสะดุดทันทีของเซอร์กิตเบรกเกอร์ (เช่น คุณลักษณะประเภท D) เพื่อหลีกเลี่ยงการสะดุดผิดพลาด
2. เพื่อเป็นการป้องกันขั้นสุดท้าย 3P 5A 10A 20A Molded Case Circuit Breaker จำเป็นต้องตรวจสอบให้แน่ใจว่ามีการป้องกันแบบเลือกด้วยเบรกเกอร์การกระจายระดับก่อนหน้า (เช่น 32A, 63A) ลักษณะการทำงานที่รวดเร็วและจัดอันดับในปัจจุบันที่เล็กกว่ามักจะสามารถบรรลุเป้าหมายนี้ได้ดี
3. ปัจจัยด้านสิ่งแวดล้อม: หากติดตั้งในพื้นที่จำกัดหรือสภาพแวดล้อมที่มีอุณหภูมิสูง ควรคำนึงถึงการใช้การลดกระแสไฟ

SPX SM30-30 ซีรีส์ของเบรกเกอร์วงจรแม่พิมพ์แบบ MCCB พารามิเตอร์

เฟรม(ก)		SM30-30(NF-CW)				ลักษณะการดำเนินงาน
จัดอันดับปัจจุบันใน (A)		(2)、3、(3.2)、5、10、15、20、30
แรงดันไฟฟ้า(V)		เอซี 400V
พิกัดแรงดันไฟฟ้าฉนวน (V)		กระแสสลับ 500V
จำนวนเสา		2		3
ความสามารถในการทำลายที่จำกัด		C	S	C	S
ความสามารถในการขัดจังหวะการลัดวงจร (kA) AC400V		1.5	1.5	1.5	1.5
ใช้งานไฟฟ้าลัดวงจร (kA) AC400V		1	1	1	1
รูปโปรไฟล์
	a	96		96
	b	45		67
	c	64		64
ภาพการติดตั้ง
	d	84.5		84.5
	e	/		24
	f	5		5
อายุการใช้งานของเครื่อง		7000
ชีวิตไฟฟ้า		4000
อุปกรณ์ควบคุมไฟฟ้า (MD)
ด้ามจับแบบหมุนภายนอก
อุปกรณ์สะดุดอัตโนมัติ		ความร้อนแม่เหล็ก

มุมมองด้านหน้า
