MCCB 3P 40A 50A เซอร์กิตเบรกเกอร์แบบขึ้นรูป

ในเครือข่ายการจำหน่ายไฟฟ้าของสายการผลิตอุตสาหกรรม ศูนย์กลางการค้า หรืออาคาร มีโหลดสามเฟสจำนวนมากซึ่งมีกระแสพิกัดอยู่ในช่วง 40-50 แอมแปร์ โดยทั่วไปโหลดเหล่านี้จะทำหน้าที่เป็นโหนดที่สำคัญในระบบ ทำให้มีความต้องการความน่าเชื่อถือ ความสามารถในการเลือกสรร และความยืดหยุ่นในการป้องกันที่สูงขึ้น MCCB 3P 40A 50A Molded Case Circuit Breaker คุณภาพสูงที่ผลิตโดย SPX เป็นผลิตภัณฑ์ระดับมืออาชีพที่ออกแบบมาสำหรับวงจรหลักดังกล่าว เป็นมากกว่าฟังก์ชันการทำลายการป้องกันขั้นพื้นฐาน และแนะนำการตั้งค่าการป้องกันที่ปรับได้และความสามารถในการทำลายที่สูงขึ้น เช่น "ตัวจ่ายกำลังไฟ" ที่ชาญฉลาด ไม่เพียงกำจัดข้อผิดพลาดเท่านั้น แต่ยังบรรลุความร่วมมือแบบเลือกสรรกับอุปกรณ์ป้องกันระดับบนและล่างด้วยการปรับเกณฑ์การป้องกันและความล่าช้า เพิ่มความต่อเนื่องของแหล่งจ่ายไฟให้สูงสุด

ข้อได้เปรียบ

คุณลักษณะที่ปรับได้ช่วยให้สามารถปกป้องอุปกรณ์ทำความร้อนสามเฟสที่มีความเสถียร และปรับให้เข้ากับโหลดของมอเตอร์สามเฟสที่มีการกระแทกสตาร์ทบางอย่าง ทำให้สามารถใช้งานได้อย่างกว้างขวางมากขึ้น
โดยปกติจะมีความสามารถในการตัดกระแสไฟสูงถึง 25kA ถึง 50kA ซึ่งสามารถตัดไฟได้อย่างมีประสิทธิภาพและทนทานต่อกระแสไฟฟ้าลัดวงจรที่คาดหวังซึ่งเกิดขึ้นในกล่องจ่ายไฟ เพื่อให้มั่นใจว่าข้อผิดพลาดจะไม่แพร่กระจายไปยังโครงข่ายไฟฟ้าระดับสูงกว่า
กลไกการทำงานมีความทนทาน และแสดงตำแหน่ง "เปิด", "ปิด" และ "ปิด" ได้อย่างชัดเจน เมื่อตัดการเชื่อมต่อ MCCB 3P 40A 50A ที่ได้รับการรับรอง CE จะเกิดเบรกพอยต์การแยกความปลอดภัยแบบสามเฟสที่มองเห็นได้ ซึ่งตรงตามข้อกำหนดด้านความปลอดภัยทางไฟฟ้าสำหรับการบำรุงรักษาอุปกรณ์โดยสมบูรณ์
โครงสร้างแบบรวมสามขั้วช่วยประหยัดพื้นที่ได้มากเมื่อเทียบกับการติดตั้งแบบแยก

แอปพลิเคชัน

เป็นสวิตช์ป้องกันไฟเข้าและสวิตช์แยกสำหรับเครื่องมือกล CNC หน่วยปั๊มขนาดกลาง หน่วยจัดการอากาศ และเครื่องจักรบรรจุภัณฑ์
ในตู้จ่ายไฟของโรงงานหรืออาคาร เซอร์กิตเบรกเกอร์แบบขึ้นรูป MCCB 3P 40A 50A คุณภาพสูงให้การป้องกันการย่อยสำหรับพื้นที่หรือกลุ่มอุปกรณ์
ปกป้องแหล่งจ่ายไฟสำหรับขับเคลื่อนสำหรับเครื่องปรับอากาศส่วนกลางขนาดเล็กและขนาดกลาง ลิฟต์ห้างสรรพสินค้า และอุปกรณ์ไฟฟ้าสามเฟสในห้องครัว
MCCB 3P 40A 50A เซอร์กิตเบรกเกอร์แบบขึ้นรูป ใช้สำหรับการป้องกันกล่องรวม AC สามกล่องหรือขั้วเอาต์พุตอินเวอร์เตอร์ในโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดเล็กและขนาดกลาง

พารามิเตอร์เซอร์กิตเบรกเกอร์แม่เหล็กไฟฟ้าซีรีส์ SPX SM30-63

เฟรม(ก)		SM30-63(NF-CW)						ลักษณะการดำเนินงาน
จัดอันดับปัจจุบันใน (A)		3、6、10、16、20、25、32、40、50、63
แรงดันไฟฟ้า(V)		เอซี 400V
พิกัดแรงดันไฟฟ้าฉนวน (V)		กระแสสลับ 500V
จำนวนเสา		2			3
ความสามารถในการทำลายที่จำกัด		C	S	H	C	S	H
ความสามารถในการขัดจังหวะการลัดวงจร (kA) AC400V		5	5	10	5	5	10
ใช้งานไฟฟ้าลัดวงจร (kA) AC400V		2	2	5	2	2	5
รูปโปรไฟล์
	a	130			130
	b	50			74
	c	88			88
ภาพการติดตั้ง
	d	110			110
	e	/			25
	f	5			5
อายุการใช้งานของเครื่อง		7000
ชีวิตไฟฟ้า		4000
อุปกรณ์ควบคุมไฟฟ้า (MD)
ด้ามจับแบบหมุนภายนอก
อุปกรณ์สะดุดอัตโนมัติ		ไฮดรอลิกแม่เหล็ก

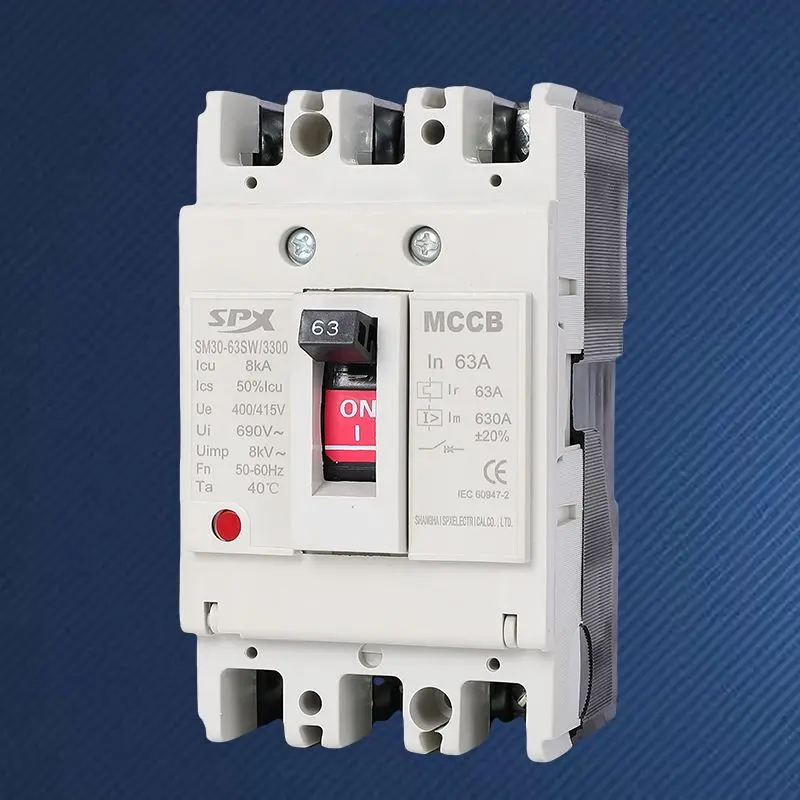

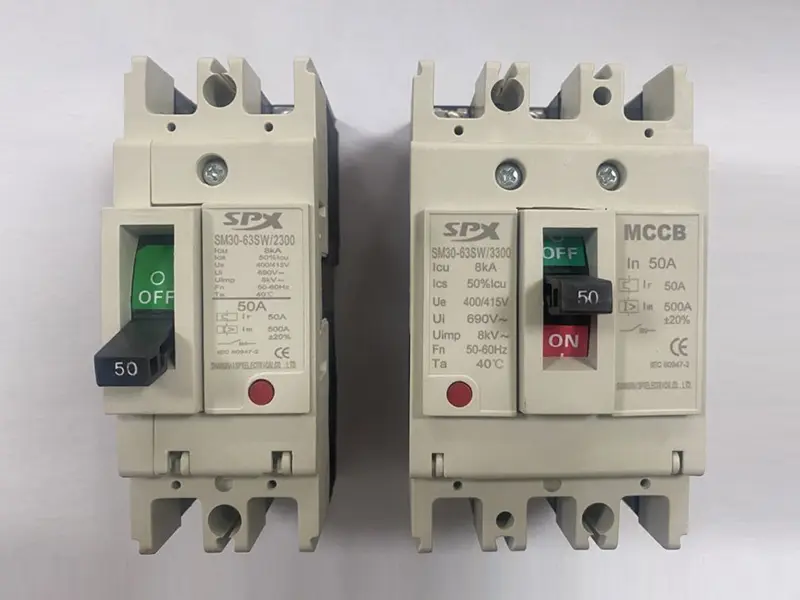

มุมมองด้านหน้า

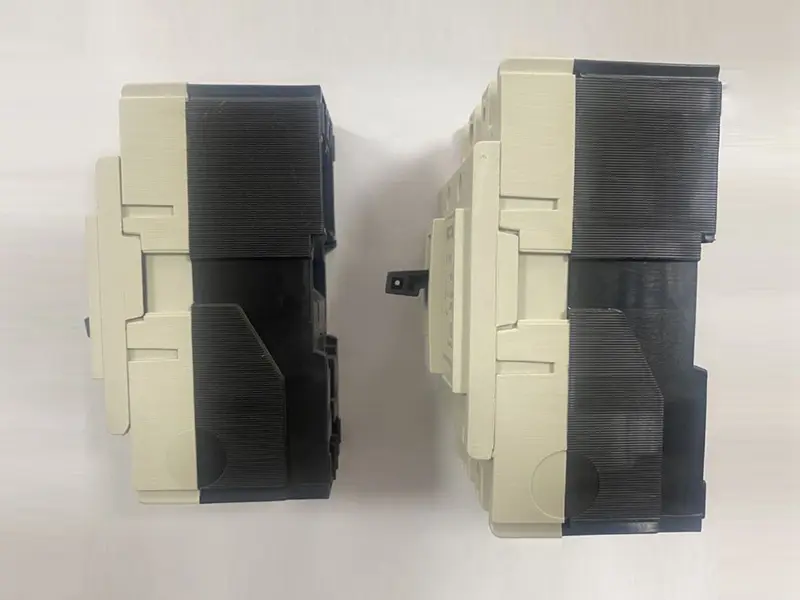

เซอร์กิตเบรกเกอร์แม่เหล็กความร้อน มุมมองด้านข้าง
