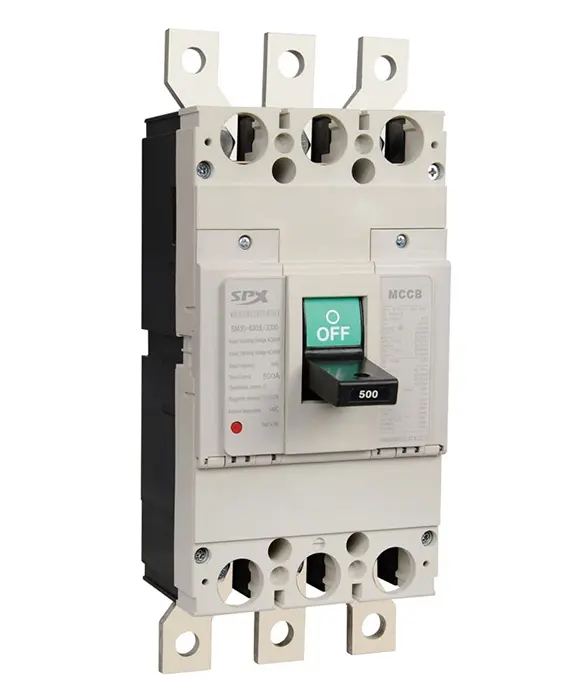

เซอร์กิตเบรกเกอร์แบบขึ้นรูปชนิด 3P 500A

ในโรงงานอุตสาหกรรม สิ่งอำนวยความสะดวกขนาดใหญ่ หรือศูนย์กระจายสินค้าระดับภูมิภาค โดยปกติแล้วระดับปัจจุบันที่ 500A หมายถึงการจ่ายกระแสไฟของทั้งไซต์งานหรือพื้นที่วิกฤติ เซอร์กิตเบรกเกอร์แบบขึ้นรูปชนิด 3P 500A ที่ทนทาน SPX (หรือที่เรียกว่า "เบรกเกอร์อากาศ") เป็นอุปกรณ์ระดับกลางที่ใช้งานในตำแหน่งที่สำคัญนี้ เป็นมากกว่าแนวคิดของเซอร์กิตเบรกเกอร์ทั่วไป และเป็นแพลตฟอร์มควบคุมและป้องกันกำลังที่รวมการวัดที่แม่นยำ การวินิจฉัยลอจิกอัจฉริยะ ความสามารถในการทำลายอันทรงพลัง และการสื่อสารผ่านเครือข่าย โครงสร้าง "รูปแบบเฟรมเวิร์ก" ไม่เพียงแต่ให้รากฐานทางกลไกที่มั่นคงเท่านั้น แต่ยังแสดงถึงคุณสมบัติระดับอุตสาหกรรมของการออกแบบโมดูลาร์ ฟังก์ชันการทำงานที่ขยายได้ และการบำรุงรักษาที่ง่ายดาย เป็นฮาร์ดแวร์หลักสำหรับการสร้างเครือข่ายแกนหลักการกระจายที่ปลอดภัย เสถียร และชาญฉลาด

คุณสมบัติ

การใช้โครงสร้างกรอบฉนวนที่มีความแข็งแรงสูง สามารถรองรับความเครียดทางไฟฟ้าขนาดใหญ่ภายใต้กระแสไฟฟ้าแรงสูง และให้พื้นที่ภายในแบบแยกส่วนสำหรับการติดตั้งชุดการเดินทางและอุปกรณ์เสริมในระดับต่างๆ
เซอร์กิตเบรกเกอร์แบบขึ้นรูปประเภท 3P 500A มีความสามารถในการตัดกระแสไฟลัดวงจรสูงสุดถึง 85kA, 100kA หรือสูงกว่านั้น ซึ่งสามารถล้างข้อผิดพลาดจากการลัดวงจรที่ร้ายแรงที่สุดได้อย่างปลอดภัยจากโครงข่ายไฟฟ้าหรือหม้อแปลงไฟฟ้าที่เหนือกว่าใกล้กับจุดสิ้นสุด ทำให้มั่นใจในความสมบูรณ์ของระบบจำหน่ายแรงดันต่ำทั้งหมด
ติดตั้งระบบปล่อยอิเล็กทรอนิกส์ประสิทธิภาพสูงเป็นมาตรฐาน โดยให้การป้องกันแบบเลือกสรรอย่างเต็มที่สี่ขั้นตอนสำหรับการหน่วงเวลานาน การหน่วงเวลาระยะสั้น ข้อผิดพลาดทันที และข้อผิดพลาดกราวด์ พารามิเตอร์การป้องกันทั้งหมดสามารถปรับได้อย่างละเอียดภายในช่วงกว้างผ่านแผงควบคุมหรือซอฟต์แวร์ ทำให้สามารถประสานงานกับระดับบนและล่างของระบบได้อย่างสมบูรณ์แบบ ทำให้มั่นใจได้ว่ามีการสะดุดแบบเลือกในกรณีที่เกิดข้อผิดพลาด
การตรวจสอบโหลดแบบรวม หน่วยความจำความร้อน การป้องกันความไม่สมดุลของเฟส การป้องกันสายนิวทรัล และฟังก์ชันขั้นสูงอื่นๆ ให้การป้องกันที่ครอบคลุมมากกว่าการป้องกันโอเวอร์โหลดแบบเดิมๆ และการป้องกันการลัดวงจร
การเลือกหน้าสัมผัสเสริมต่างๆ หน้าสัมผัสสัญญาณเตือน อุปกรณ์ปลดแรงดัน/ลดแรงดัน กลไกการทำงานแบบแมนนวล/ไฟฟ้า ที่จับประตูตู้ ฯลฯ เซอร์กิตเบรกเกอร์แบบขึ้นรูปชนิด 3P 500A ตรงตามข้อกำหนดการออกแบบของตู้ควบคุมที่ซับซ้อน
การสนับสนุนดั้งเดิมหรือฟังก์ชันการสื่อสารที่ขยายได้ผ่านโมดูล การส่งข้อมูลกำลังไฟฟ้าสามเฟสแบบเรียลไทม์ (กระแสไฟฟ้า แรงดันไฟฟ้า พลังงาน พลังงาน ฮาร์โมนิกส์ ฯลฯ) และสถานะของอุปกรณ์ การบูรณาการอย่างราบรื่นเข้ากับระบบการจัดการพลังงานหรือแพลตฟอร์มการตรวจสอบการกระจายพลังงานอัจฉริยะ ช่วยให้บรรลุการบำรุงรักษาเชิงคาดการณ์และการวิเคราะห์ประสิทธิภาพพลังงาน

สถานการณ์การใช้งานทั่วไป

เนื่องจากเป็นเซอร์กิตเบรกเกอร์สายขาเข้าหรือบัสไทของตู้จ่ายไฟหลักแรงดันต่ำในโรงงานหรือโรงงาน จะช่วยปกป้องสายขาออกด้านแรงดันต่ำของหม้อแปลง
เซอร์กิตเบรกเกอร์แบบขึ้นรูปชนิด 3P 500A คุณภาพสูงใช้สำหรับสายขาเข้าหลักแรงดันต่ำหรือสายจำหน่ายพื้นที่สำคัญในโรงพยาบาล ศูนย์ข้อมูล สนามบิน และอาคารพาณิชย์ขนาดใหญ่
ให้การป้องกันและควบคุมพลังงานหลักสำหรับเครื่องปรับอากาศส่วนกลางขนาดใหญ่ เครื่องบดย่อย โรงรีดขนาดใหญ่ กลุ่มสถานีปั๊ม ฯลฯ

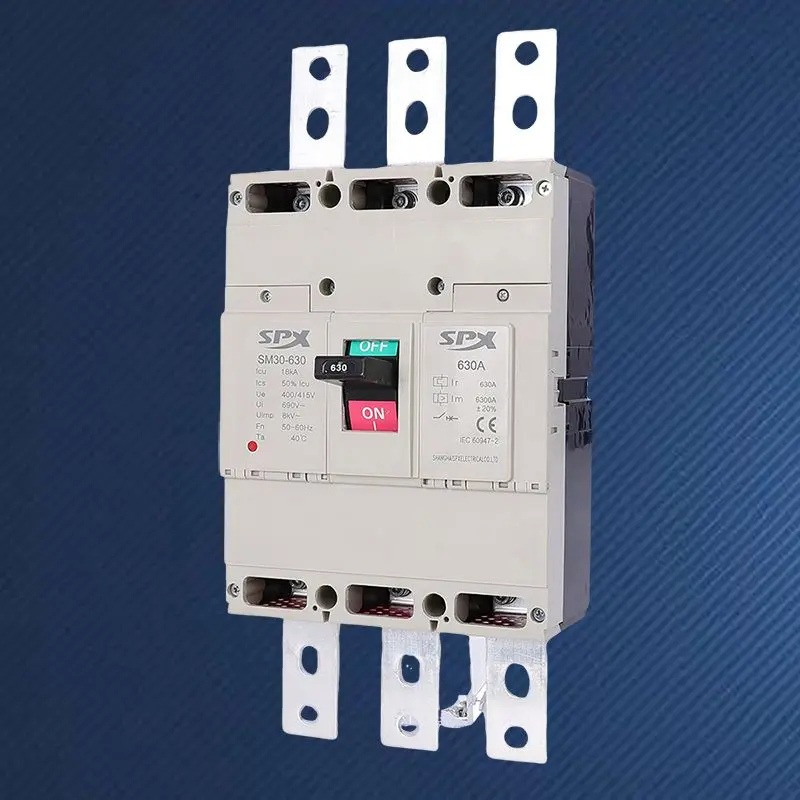

พารามิเตอร์ MCCB Molded Case Circuit Breaker ซีรีส์ SPX SM30-630

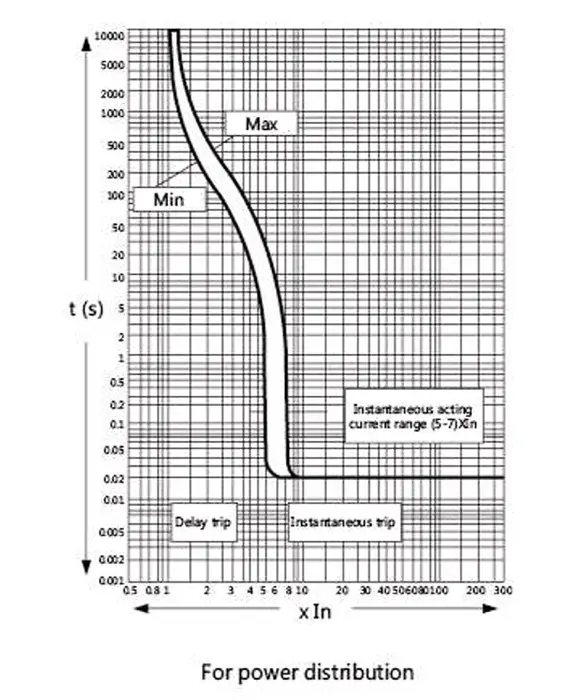

ลักษณะการดำเนินงาน

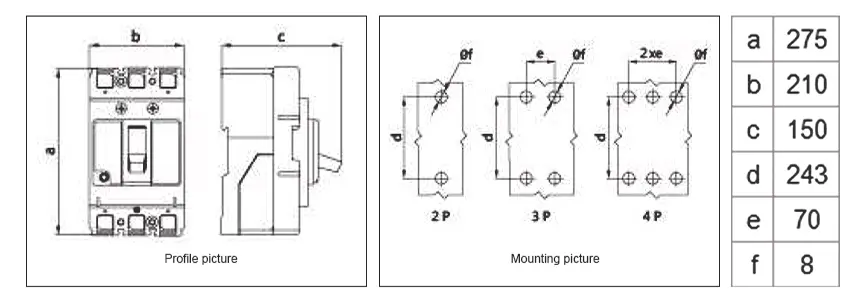

MCCB Molded Case Circuit Breaker มุมมองด้านหน้า

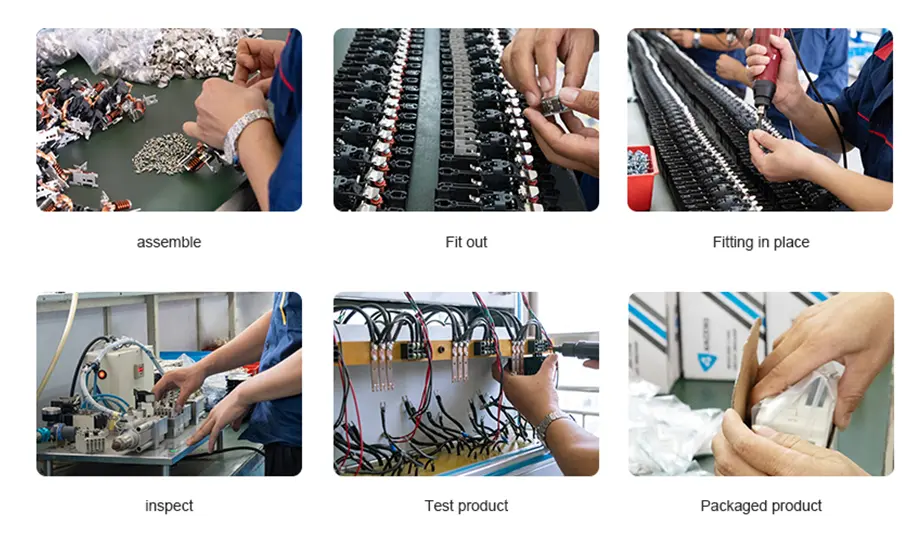

กระบวนการผลิต
