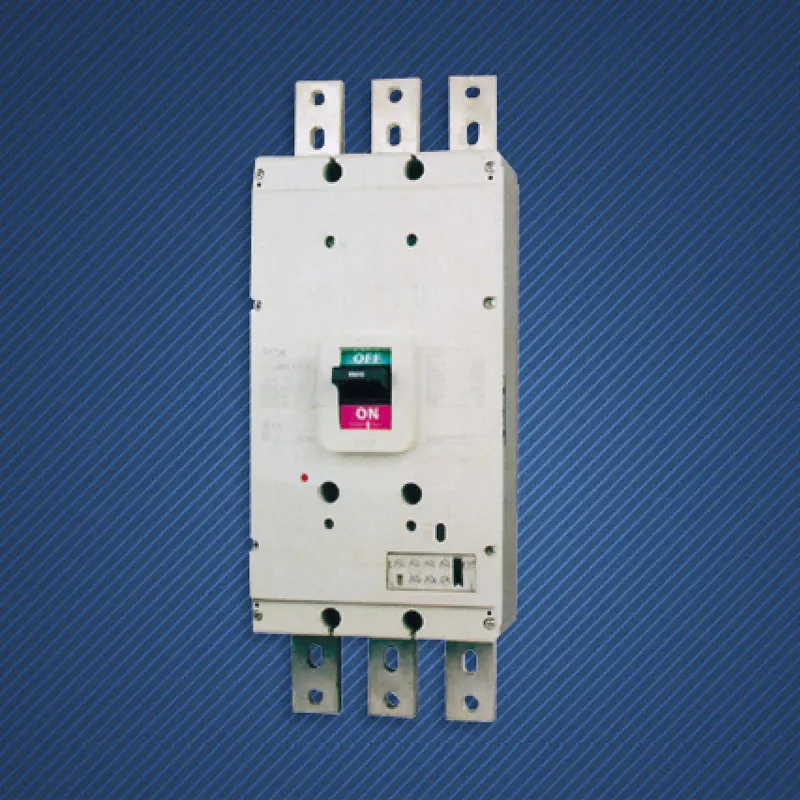

เซอร์กิตเบรกเกอร์แบบขึ้นรูปพิกัด 3P 1000A

ในหัวใจด้านพลังงานของสิ่งอำนวยความสะดวกขนาดใหญ่ที่ทันสมัย ​​- ห้องจ่ายไฟหลัก กระแสไฟ 1000A ถือเป็นระดับความจุสูงสุดแห่งหนึ่งสำหรับการจ่ายพลังงาน SPX ถูกใช้งานในเซอร์กิตเบรกเกอร์แบบขึ้นรูปพิกัด 3P 1000A คุณภาพสูง ซึ่งเกินขอบเขตของอุปกรณ์ป้องกันแบบดั้งเดิม และพัฒนาเป็นแพลตฟอร์มการจัดการพลังงานที่ครอบคลุม ซึ่งผสานรวมการควบคุมกระแสไฟฟ้าที่แข็งแกร่ง ตรรกะกระแสไฟอ่อน และการสื่อสารดิจิทัล

คุณสมบัติ:

ด้วยกระแสไฟพิกัด 1000A สามารถรองรับโหลดพลังงานอย่างต่อเนื่องที่ประมาณ 550kW (400V 3 เฟส) ขึ้นไป ได้อย่างปลอดภัย ตอบสนองความต้องการการหลอมรวมพลังงานของห้องศูนย์ข้อมูลขนาดใหญ่ สายการผลิตที่ใช้งานหนัก หรือทั้งอาคาร
เซอร์กิตเบรกเกอร์แบบขึ้นรูปพิกัด 3P 1000A มอบความสามารถในการทำลายการลัดวงจรที่รุนแรงระดับชั้นนำของอุตสาหกรรมได้สูงสุดถึง 120kA-150kA ซึ่งสามารถทนทานและเคลียร์ข้อผิดพลาดจากการลัดวงจรที่ทำลายล้างได้มากที่สุดที่อาจเกิดขึ้นได้อย่างปลอดภัย เป็นแนวป้องกันสุดท้ายเพื่อให้แน่ใจว่าสถาปัตยกรรมทางกายภาพของระบบจำหน่ายไฟฟ้าแรงต่ำทั้งหมดจะไม่พังทลาย
การใช้กรอบฉนวนความแข็งแรงสูงที่ออกแบบมาเป็นพิเศษและการออกแบบท่อกระจายความร้อนที่ปรับให้เหมาะสม ช่วยให้มั่นใจได้ถึงเสถียรภาพทางความร้อนแบบไดนามิกที่ยอดเยี่ยมและอุณหภูมิในการทำงานที่เพิ่มขึ้นต่ำในระหว่างการใช้งานกระแสไฟฟ้าสูงในระยะยาวและกระบวนการทำลายล้างสูง
มาพร้อมกับหน่วยทริปดิจิตอลมัลติฟังก์ชั่นที่ทันสมัยที่สุด ให้เมทริกซ์การป้องกันที่ครอบคลุมและตั้งโปรแกรมได้ รวมถึงการโอเวอร์โหลด การหน่วงเวลาลัดวงจร การลัดวงจรทันที ความผิดปกติของกราวด์ กระแสไฟตกค้าง ฯลฯ การตั้งค่าการป้องกันสามารถตั้งค่าได้อย่างแม่นยำภายในช่วงกว้าง และผสมผสานกับคุณลักษณะเวลาได้อย่างยืดหยุ่น
ฟังก์ชันการป้องกันการหน่วงเวลาสั้นที่แม่นยำของเซอร์กิตเบรกเกอร์แบบขึ้นรูปพิกัด 3P 1000A เป็นกุญแจสำคัญในการป้องกันแบบเลือกสรรอย่างเต็มที่ตั้งแต่ระดับนี้ไปจนถึงเบรกเกอร์วงจรปิด ทำให้มั่นใจได้ว่าข้อผิดพลาดจะถูกจำกัดไว้ที่ช่วงต่ำสุดสูงสุด และรับประกันการทำงานส่วนที่เหลือของระบบอย่างต่อเนื่อง
มาพร้อมกับฟังก์ชันการบันทึกข้อผิดพลาดที่มีประสิทธิภาพ การบันทึกเหตุการณ์ การตรวจสอบอุณหภูมิ และการวินิจฉัยสุขภาพ โดยสามารถแจ้งเตือนล่วงหน้าถึงความเสี่ยงที่อาจเกิดขึ้น และบรรลุการเปลี่ยนแปลงจาก "การป้องกันภายหลัง" เป็น "การป้องกันล่วงหน้า"
การรวบรวมและแสดงพารามิเตอร์ทางไฟฟ้าทั้งหมดแบบเรียลไทม์ รวมถึงกระแส แรงดันไฟฟ้า กำลัง พลังงาน ปัจจัยกำลัง ความถี่ ปริมาณฮาร์มอนิก ความต้องการ ฯลฯ เป็นแหล่งข้อมูลหลักสำหรับการสร้างระบบจำหน่ายแบบดิจิทัล
การสนับสนุนดั้งเดิมหรือการสนับสนุนโมดูลขั้นสูงสำหรับโปรโตคอล เช่น อีเธอร์เน็ต, Profinet, Modbus TCP/IP และแม้กระทั่ง IEC 61850 ซึ่งผสานรวมเข้ากับระบบการจัดการพลังงานระดับโรงงาน ระบบอัตโนมัติของอาคาร หรือแพลตฟอร์ม IoT บนคลาวด์ได้อย่างราบรื่น

แอปพลิเคชัน

เซอร์กิตเบรกเกอร์แบบขึ้นรูปพิกัด 3P 1000A คุณภาพสูงทำหน้าที่เป็นเซอร์กิตเบรกเกอร์หลักขาเข้าแรงดันต่ำสำหรับโมดูลจ่ายไฟแต่ละตัว (เช่น ชั้นศูนย์ข้อมูลทั้งหมด) เพื่อปกป้องโหลดไอทีที่สำคัญ
การป้องกันบัสแรงดันต่ำและสวิตช์แบ่งส่วนสำหรับการกลั่นขนาดใหญ่ โรงงานชิปเซมิคอนดักเตอร์ และอาคารหลักของการผลิตยานยนต์
สวิตช์หลักด้านข้างหม้อแปลงไฟฟ้าแรงดันต่ำสำหรับอาคารสูงเป็นพิเศษ อาคารผู้โดยสารสนามบินนานาชาติขนาดใหญ่ และสถานที่เล่นกีฬาขนาดยักษ์
การป้องกันการกระจายพลังงานหลักสำหรับการจ่ายไฟหลักและการจ่ายไฟของโรงพยาบาลระดับอุดมศึกษา สถานีย่อยหลักรถไฟใต้ดิน และศูนย์บำบัดน้ำขนาดใหญ่
เซอร์กิตเบรกเกอร์ด้านข้างแรงดันต่ำแบบกระแสสลับสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์ระดับร้อยเมกะวัตต์หรือโรงไฟฟ้าที่เก็บพลังงาน

พารามิเตอร์ MCCB ของเบรกเกอร์เคสแบบขึ้นรูป SPX SM30-1000 Series

เฟรม(ก)				SM300-1000-SS	SM300-1250-SS	ลักษณะการดำเนินงาน
จัดอันดับปัจจุบันใน (A)				500,600,700,850,900,1000	600,7-0,800,1000,1200,1250
จำนวนเสา				3
พิกัดแรงดันไฟฟ้าฉนวน U1(V)			เครื่องปรับอากาศ	690	690
ความสามารถในการทำลายพิกัด (KA)	IEC 60947-2 (lcu/lc)	เครื่องปรับอากาศ	690V	25/56	25/56
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		ดี.ซี	250V	-	-

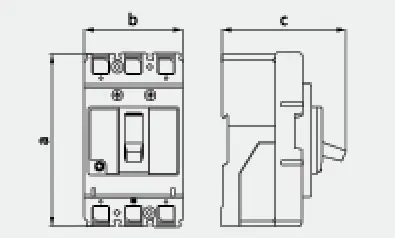

รูปโปรไฟล์
			a	405
			b	210
			c	190

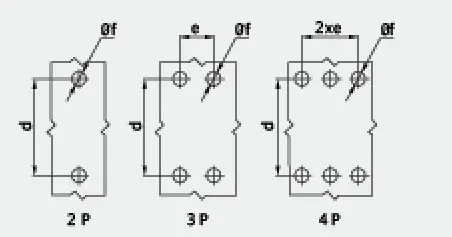

ภาพการติดตั้ง
			d	275
			e	70
			f	10
อายุการใช้งานของเครื่อง				2500
ชีวิตไฟฟ้า				500
อุปกรณ์ควบคุมไฟฟ้า (MD)
ด้ามจับแบบหมุนภายนอก

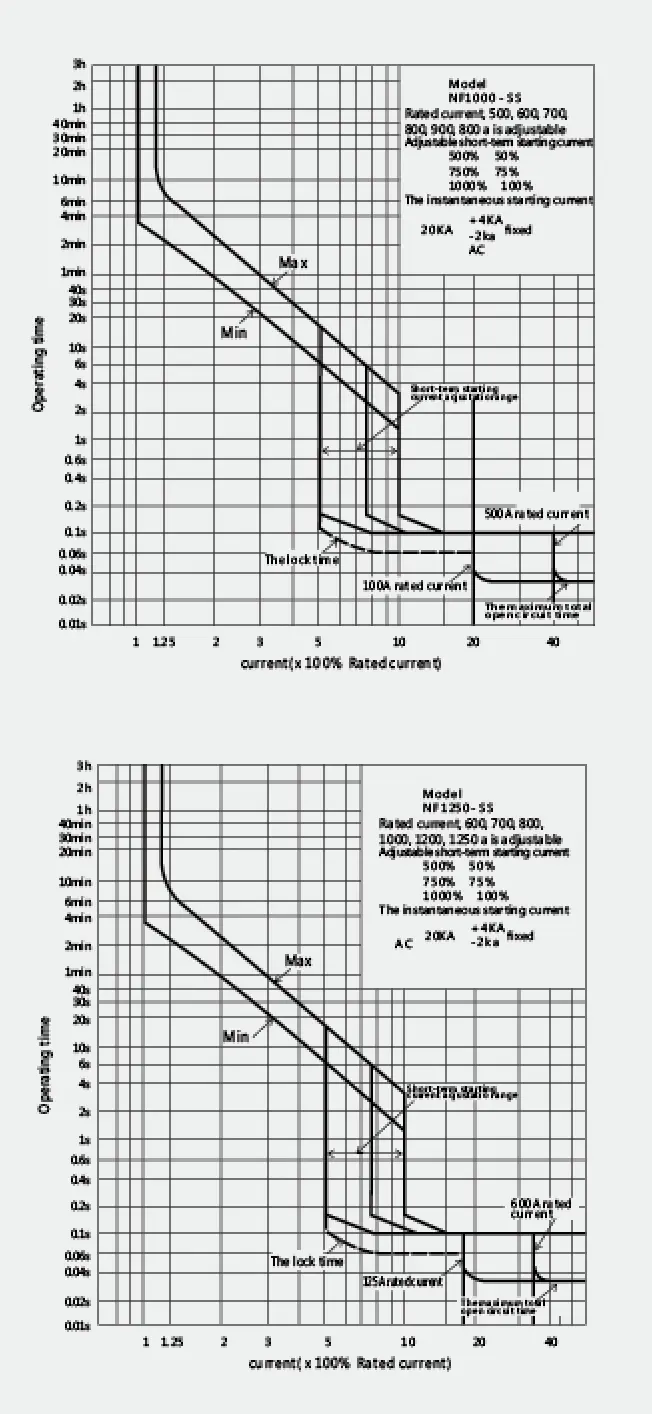

อุปกรณ์สะดุดอัตโนมัติ				ความร้อนแม่เหล็ก
