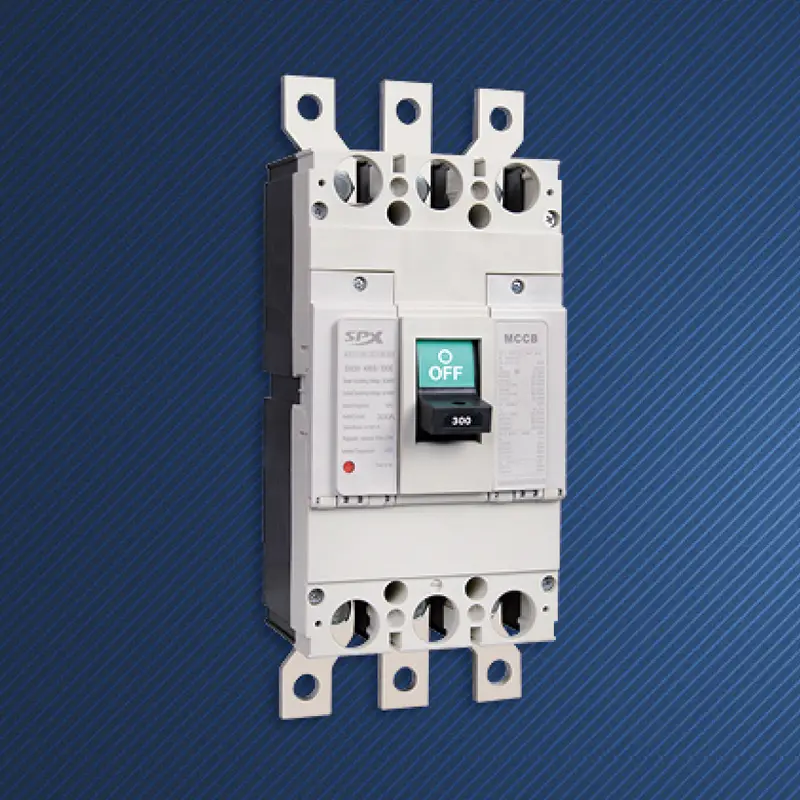

3P 300A เซอร์กิตเบรกเกอร์แบบอิเล็กทรอนิกส์

ที่ด้านบนสุดของปิระมิดระบบจำหน่าย กระแสไฟ 300A จะพาดผ่านเส้นชีวิตของพื้นที่ทั้งหมดหรืออุปกรณ์หลัก แผนการป้องกันแบบดั้งเดิมไม่สามารถสร้างสมดุลระหว่างความแม่นยำของการป้องกัน การเลือกระบบ และความชาญฉลาดของการจัดการได้อีกต่อไป เซอร์กิตเบรกเกอร์แบบอิเล็กทรอนิกส์คุณภาพสูง 3P 300A ของ SPX เป็นผู้ริเริ่มที่เกิดมาเพื่อจุดประสงค์นี้ ไม่ใช่แค่สวิตช์ที่ตัดการทำงานในกรณีที่เกิดข้อผิดพลาด แต่ยังเป็นหน่วยอัจฉริยะเฉพาะที่ผสานรวมการตรวจจับที่มีความแม่นยำสูง ตรรกะที่ตั้งโปรแกรมได้ และการแลกเปลี่ยนข้อมูล นับเป็นการเปลี่ยนผ่านของเซอร์กิตเบรกเกอร์แบบเคสขึ้นรูปจากยุคกลไกแอนะล็อกไปสู่ยุคอัจฉริยะดิจิทัล กลายเป็นโหนดอัจฉริยะที่สำคัญสำหรับการสร้างเครือข่ายการกระจายที่เชื่อถือได้ โปร่งใส และมีประสิทธิภาพ

คุณสมบัติ

เซอร์กิตเบรกเกอร์แบบอิเล็กทรอนิกส์แบบขึ้นรูป 3P 300A แบบกำหนดเองช่วยให้ผู้ใช้สามารถตั้งค่าและเวลาปัจจุบันของการป้องกันสำหรับการหน่วงเวลาการโอเวอร์โหลด (Ir) การหน่วงเวลาการลัดวงจรของไฟฟ้าลัดวงจร (Isd) และค่าชั่วขณะ (Ii) ได้อย่างแม่นยำในช่วงกว้างผ่านหน่วยปล่อยแบบอิเล็กทรอนิกส์ (ETU) ความยืดหยุ่นนี้ช่วยให้สามารถจับคู่คุณลักษณะของโหลดต่างๆ ได้ เช่น หม้อแปลง บัสบาร์ และมอเตอร์ขนาดใหญ่
ฟังก์ชันการป้องกันการหน่วงเวลาลัดวงจรอันเป็นเอกลักษณ์ โดยการตั้งค่าการหน่วงเวลาสั้นๆ ด้วยตนเอง (เช่น 0.1-0.4 วินาที) ช่วยให้มั่นใจได้ว่าในกรณีที่ไฟฟ้าลัดวงจรที่ปลายระยะไกล เฉพาะเซอร์กิตเบรกเกอร์ระดับล่างที่อยู่ใกล้กับจุดฟอลต์มากที่สุดเท่านั้นที่จะทำงาน ในขณะที่ระดับปัจจุบันยังคงปิดอยู่ จึงได้รับการป้องกันแบบเลือกได้อย่างเต็มที่ และลดปัญหาไฟฟ้าดับขนาดใหญ่
การป้องกันกระแสไฟรั่วกราวด์ที่ปรับได้ในตัว (ฟังก์ชัน G) ช่วยป้องกันไฟไหม้จากไฟฟ้าหรืออุบัติเหตุไฟฟ้าช็อตส่วนบุคคลที่เกิดจากความเสียหายของฉนวนได้อย่างมีประสิทธิภาพ เซอร์กิตเบรกเกอร์แบบอิเล็กทรอนิกส์รุ่น 3P 300A ให้มิติด้านความปลอดภัยที่เซอร์กิตเบรกเกอร์แบบเดิมไม่มี
สามารถออกสัญญาณเตือนได้ก่อนที่โอเวอร์โหลดจริงจะถึงเกณฑ์ตัดการทำงาน ฟังก์ชัน "หน่วยความจำความร้อน" สามารถจำลองกระบวนการสะสมความร้อนของมอเตอร์ได้ ให้การป้องกันที่เหมาะสมมากขึ้นภายใต้สภาวะการสตาร์ทบ่อยครั้ง
สามารถบันทึกประเภทของข้อผิดพลาด (โอเวอร์โหลด ไฟฟ้าลัดวงจร การต่อสายดิน ฯลฯ) ที่มีการสะดุดหลายครั้งเมื่อเร็วๆ นี้ เฟสข้อบกพร่อง และค่าปัจจุบันระหว่างการดำเนินการ โดยให้ข้อมูลสำคัญสำหรับการวินิจฉัยข้อบกพร่องอย่างรวดเร็ว
โมดูลการสื่อสารแบบมาตรฐานหรือแบบเสริม (เช่น Modbus, Profibus) มีไว้สำหรับอัปโหลดพารามิเตอร์กำลังเต็มรูปแบบแบบเรียลไทม์ เช่น กระแสไฟฟ้าสามเฟส แรงดันไฟฟ้า กำลัง ตัวประกอบกำลัง และพลังงานไฟฟ้า ช่วยให้สามารถตรวจสอบระบบจำหน่ายแบบดิจิทัลได้

แอปพลิเคชัน

เป็นสวิตช์ป้องกันหลักสำหรับการปรับอากาศที่มีความแม่นยำ อินพุต/เอาต์พุตของ UPS และแหล่งจ่ายไฟ DC แรงดันสูงในห้องคอมพิวเตอร์ และตรวจสอบการใช้พลังงาน
เป็นสวิตช์ขาออกด้านข้างแรงดันต่ำในตู้กระจายหลักของศูนย์บริการ หรือเป็นสายหลักสำหรับปกป้องท่อรถบัสที่มีความหนาแน่นสูง
เซอร์กิตเบรกเกอร์แบบอิเล็กทรอนิกส์รุ่น 3P 300A ให้การป้องกันและการควบคุมอัจฉริยะสำหรับปั๊มน้ำขนาดใหญ่ พัดลม คอมเพรสเซอร์ และหน่วยทำความเย็นส่วนกลางที่มีกำลังต่ำกว่า 250kW
เนื่องจากเป็นเซอร์กิตเบรกเกอร์แบบอิเล็กทรอนิกส์ขนาด 3P 300A สำหรับสายขาเข้าหลักแรงดันต่ำหรือการกระจายพาร์ติชันที่สำคัญในห้างสรรพสินค้าขนาดใหญ่ โรงพยาบาล และสนามบิน ทำให้สามารถจัดการพลังงานและควบคุมความต้องการได้

พารามิเตอร์ MCCB ของเบรกเกอร์เคสแบบขึ้นรูป SPX SM30-400 Series

เฟรม(ก)		SM30-400(NF-CW)						ลักษณะการดำเนินงาน
จัดอันดับปัจจุบันใน (A)		250、300、315、350、400
แรงดันไฟฟ้า(V)		เอซี 400V
พิกัดแรงดันไฟฟ้าฉนวน (V)		กระแสสลับ 690V
จำนวนเสา		3			4
ความสามารถในการทำลายที่จำกัด		C	S	H	C	S	H
ลัดวงจรไฟฟ้าขัดข้อง (kA) AC400V		25	35	50	25	35	50
ใช้งานไฟฟ้าลัดวงจร (kA) AC400V		15	20	25	15	20	25
รูปโปรไฟล์
	a	258			258
	b	140			185
	c	153			153
ภาพการติดตั้ง
	d	195			195
	e	45			45
	f	8			8
อายุการใช้งานของเครื่อง		4000
ชีวิตไฟฟ้า		1500
อุปกรณ์ควบคุมไฟฟ้า (MD)		●
ด้ามจับแบบหมุนภายนอก		●
อุปกรณ์สะดุดอัตโนมัติ		ความร้อนแม่เหล็ก
