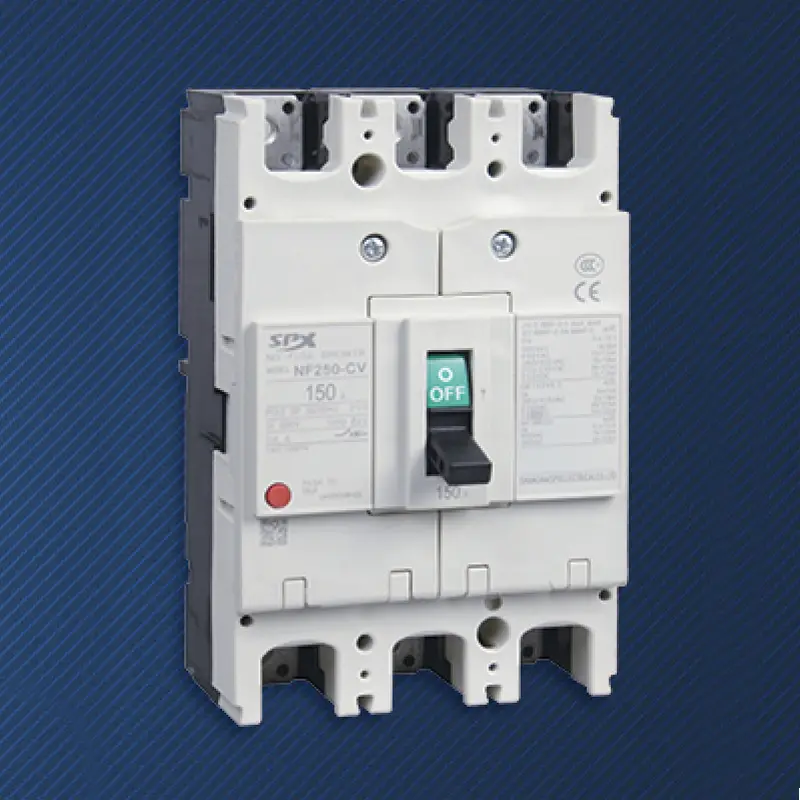

3P 200A เซอร์กิตเบรกเกอร์แม่พิมพ์ MCCB

ในเครือข่ายการกระจายที่ซับซ้อน โหนดปัจจุบัน 200A มักจะเชื่อมต่อตู้กระจายสินค้าหลักกับโหลดสาขาขนาดใหญ่หลายอัน หรือป้องกันอุปกรณ์การผลิตที่สำคัญโดยตรง MCCB เบรกเกอร์แบบขึ้นรูป 3P 200A คุณภาพสูงของโรงงาน SPX ได้รับการออกแบบมาเพื่อรับผิดชอบนี้ ไม่เพียงแต่เป็นสวิตช์เปิด-ปิดของวงจรเท่านั้น แต่ยังเป็นหน่วยประมวลผลหลักสำหรับการนำกลยุทธ์การป้องกันแบบให้คะแนนและแบบเลือกสรรไปใช้ในระบบจำหน่ายอีกด้วย ด้วยประสิทธิภาพที่เหนือกว่าและความสามารถในการปรับเปลี่ยนได้เมื่อเทียบกับเซอร์กิตเบรกเกอร์ขนาดเล็ก รวมถึงคุณลักษณะที่ดีกว่าเซอร์กิตเบรกเกอร์แบบเฟรม ทำให้ประสบความสำเร็จในการสร้างสมดุลระหว่างประสิทธิภาพการป้องกัน การประสานงานของระบบ และต้นทุน และเป็นส่วนประกอบหลักที่ขาดไม่ได้ในการออกแบบการกระจายสินค้าสมัยใหม่

ข้อได้เปรียบ

เซอร์กิตเบรกเกอร์แบบหล่อรุ่น MCCB รุ่น 3P 200A ที่มาพร้อมกับระบบปลดแบบอิเล็กทรอนิกส์ รองรับการหน่วงเวลานาน การหน่วงเวลาระยะสั้น และการป้องกันสามขั้นตอนทันที ด้วยการตั้งเวลาหน่วงที่สั้นและค่าปัจจุบันอย่างแม่นยำ ช่วยให้มั่นใจได้ถึงความร่วมมือในการเลือกอย่างสมบูรณ์กับเซอร์กิตเบรกเกอร์ระดับล่าง แยกเฉพาะวงจรที่ผิดพลาดในกรณีที่เกิดข้อผิดพลาด และรับประกันการจ่ายไฟอย่างต่อเนื่องไปยังส่วนอื่น ๆ ของระบบ

สามารถปรับการตั้งค่าการป้องกันไฟฟ้าเกินด้วยแม่เหล็กความร้อนและอิเล็กทรอนิกส์ได้ ช่วยให้วิศวกรสามารถจับคู่ความสามารถในการรองรับกระแสไฟของสายเคเบิลจริงและคุณลักษณะโหลดได้อย่างแม่นยำ หลีกเลี่ยงการทำงานผิดพลาดและเพิ่มประสิทธิภาพผลการป้องกัน

เซอร์กิตเบรกเกอร์แบบขึ้นรูป 3P 200A MCCB แบบกำหนดเองให้ความสามารถในการตัดกระแสลัดวงจรสูงสุดถึง 35kA ถึง 50kA ซึ่งสามารถตัดข้อผิดพลาดที่อาจเกิดขึ้นจากการลัดวงจรในระบบจำหน่ายขนาดกลางได้อย่างน่าเชื่อถือ และปกป้องอุปกรณ์ไฟฟ้าต้นน้ำและปลายน้ำได้อย่างมีประสิทธิภาพ

สะดวกในการติดตั้งหน้าสัมผัสเสริม หน้าสัมผัสสัญญาณเตือน การปล่อยแบ่ง การปล่อยแรงดันตก ฯลฯ เพื่อตอบสนองความต้องการที่หลากหลาย เช่น การแสดงสถานะ รีโมทคอนโทรล และการประสานระบบ

แอปพลิเคชัน

ในตู้กระจายสินค้าในโรงปฏิบัติงานของโรงงาน เซอร์กิตเบรกเกอร์แบบขึ้นรูป 3P 200A MCCB ทำหน้าที่เป็นสวิตช์จ่ายหลักสำหรับพื้นที่หรือสายการผลิตบางพื้นที่
เซอร์กิตเบรกเกอร์แบบเคสแม่พิมพ์ 3P 200A MCCB ใช้สำหรับการเชื่อมต่อโครงข่ายและการป้องกันการบำบัดน้ำ สถานีฐานการสื่อสาร และขั้วเอาต์พุตของอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ขนาดกลาง

พารามิเตอร์ MCCB ของเบรกเกอร์เคสแบบขึ้นรูป SPX SM50-250 Series

เฟรม(ก)		SM50-250(NF-CV)
จัดอันดับปัจจุบันใน (A)		100、125、140、150、160、175、200、225、250
แรงดันไฟฟ้า(V)		เอซี 400V
พิกัดแรงดันไฟฟ้าฉนวน (V)		กระแสสลับ 690V
จำนวนเสา		3			4
ความสามารถในการทำลายที่จำกัด		C	S	H	C	S	H
ความจุไฟฟ้าขัดจังหวะไฟฟ้าลัดวงจร (kA) AC400V		18	30	50	18	30	50
ใช้งานไฟฟ้าลัดวงจร (kA) AC400V		9	15	25	9	15	25

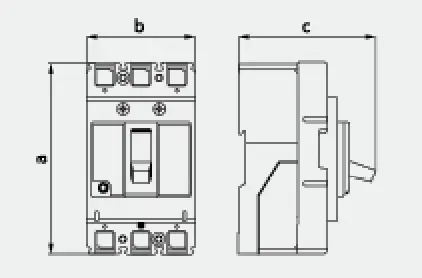

รูปโปรไฟล์
	a	165			165
	b	105			140
	c	90			90

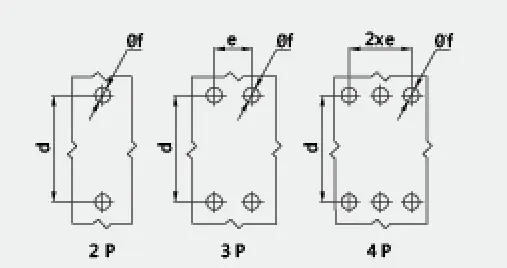

ภาพการติดตั้ง
	d	126			126
	e	35			35
	f	5			5
อายุการใช้งานของเครื่อง		4000
ชีวิตไฟฟ้า		2000
อุปกรณ์ควบคุมไฟฟ้า (MD)		●
ด้ามจับแบบหมุนภายนอก		●
อุปกรณ์สะดุดอัตโนมัติ		ความร้อนแม่เหล็ก
