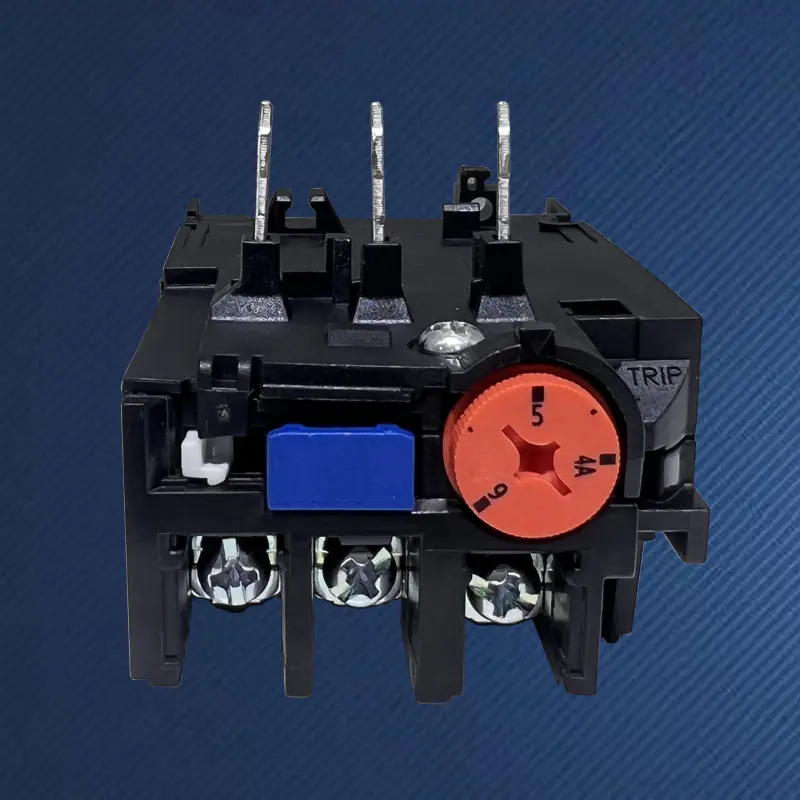

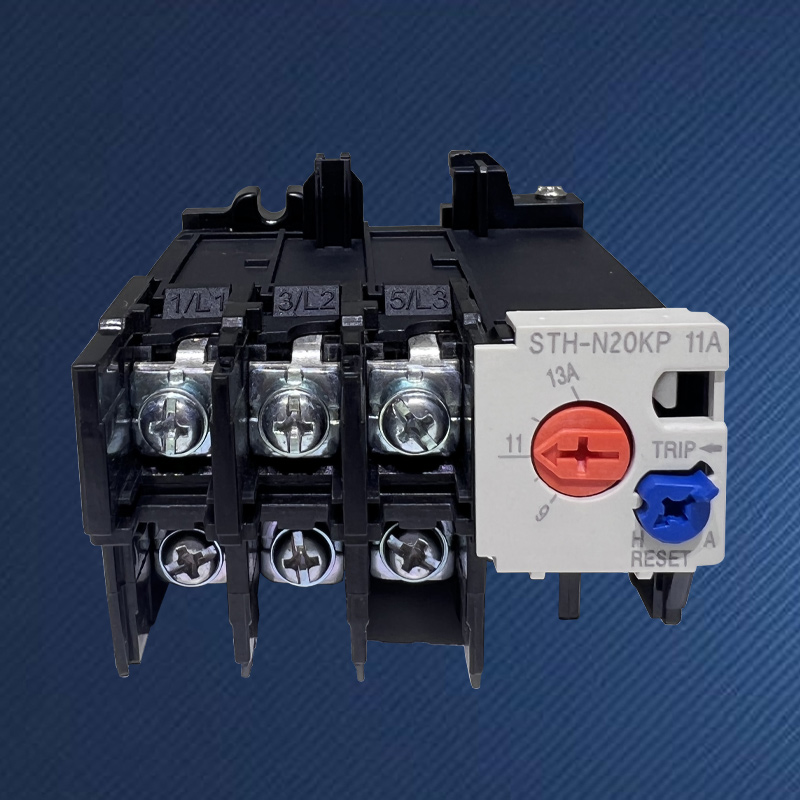

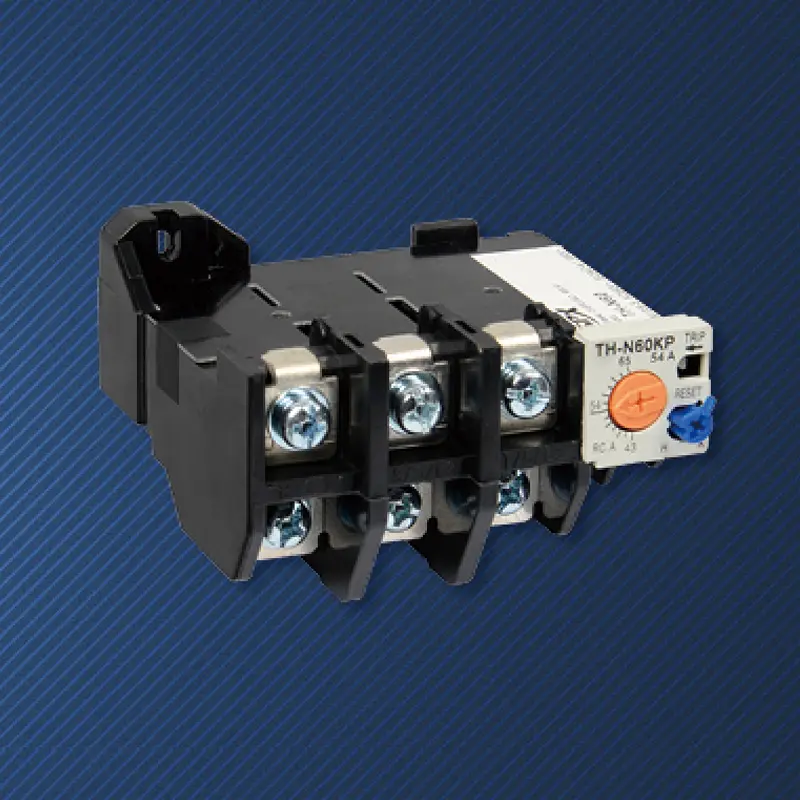

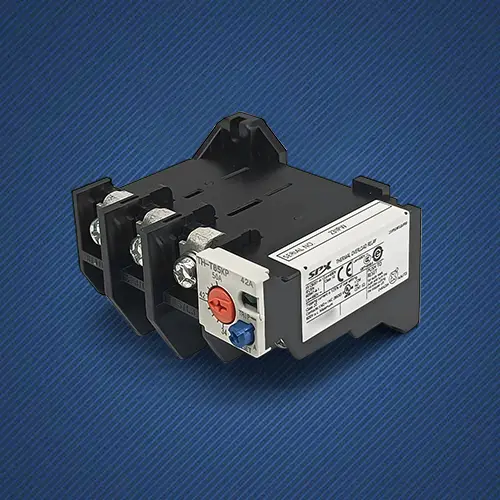

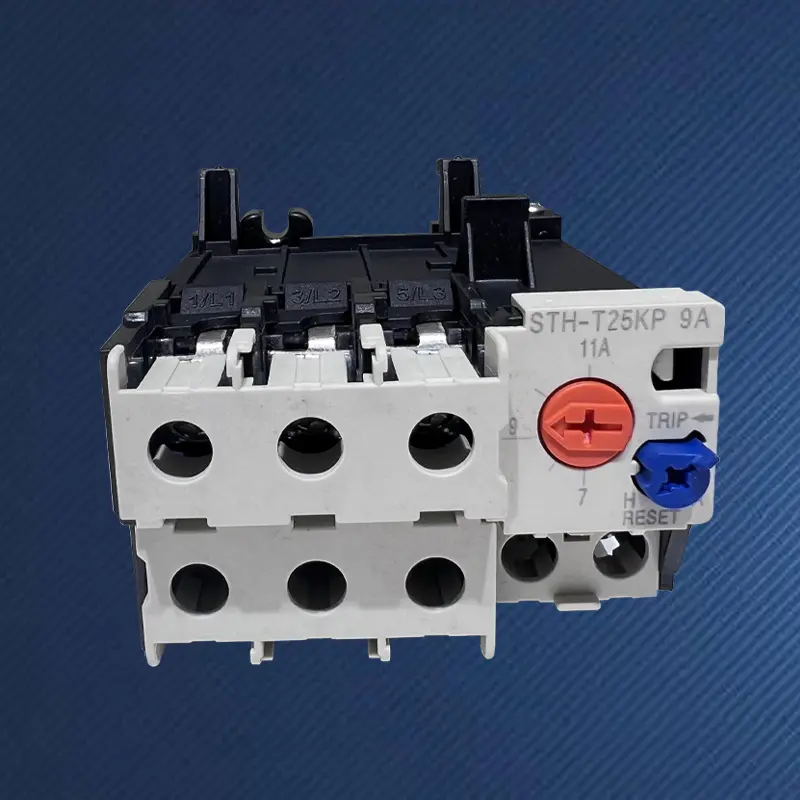

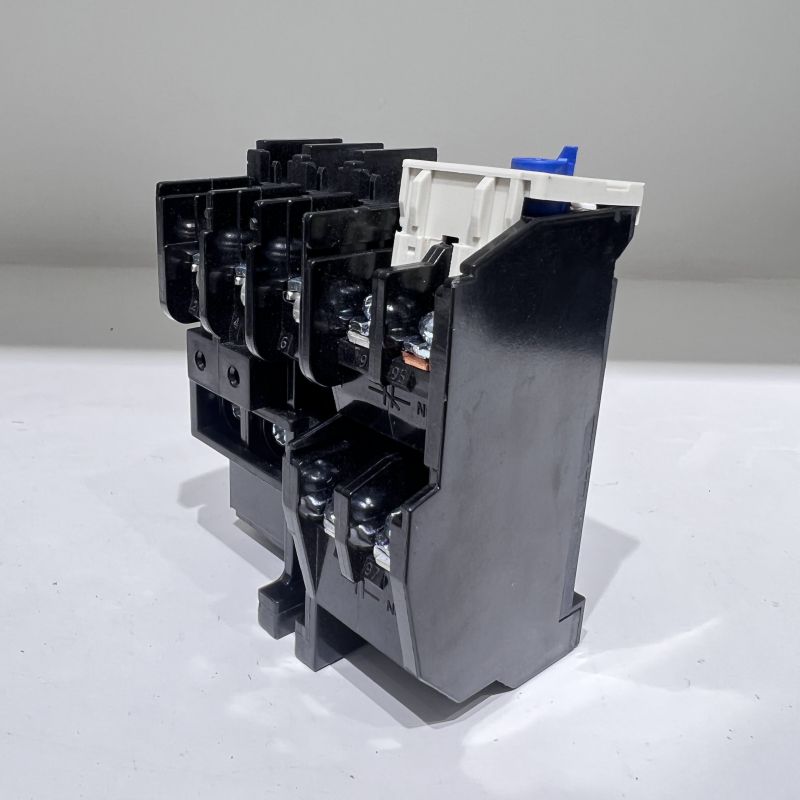

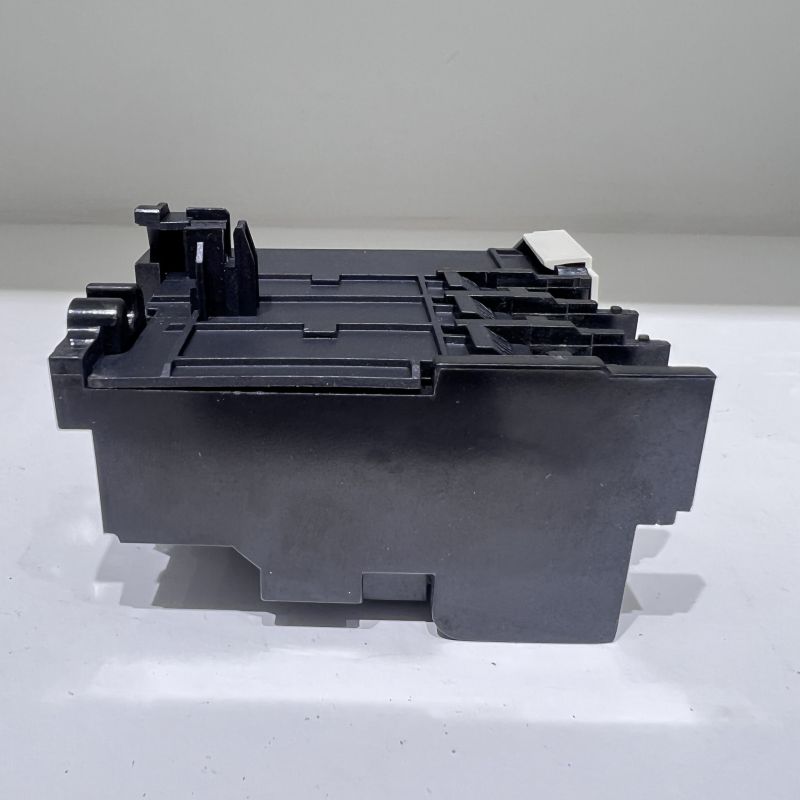

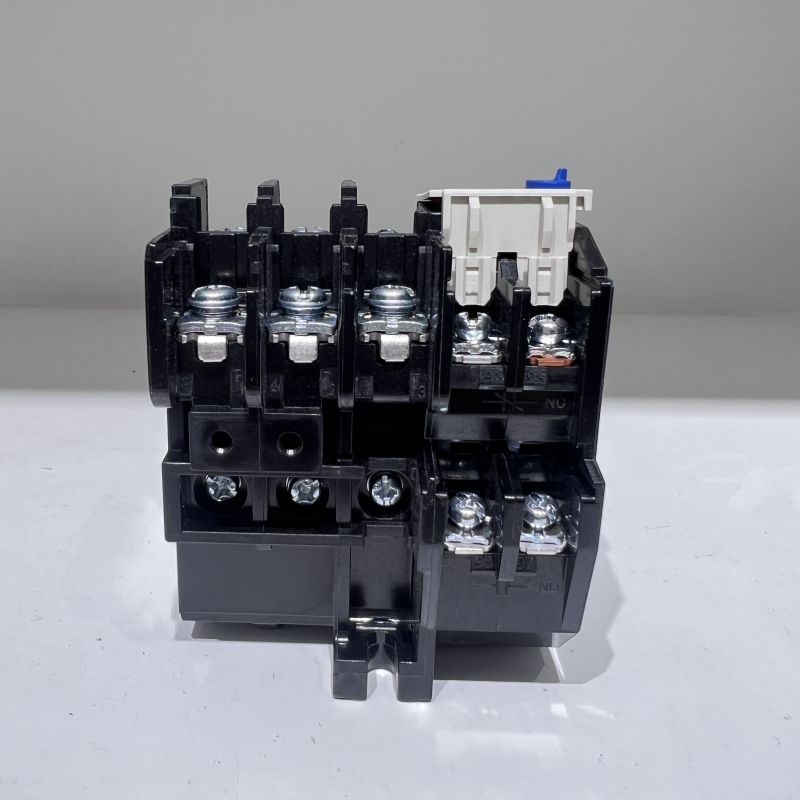

มอเตอร์ป้องกันโอเวอร์โหลดรีเลย์ความร้อน

ความเสียหายส่วนใหญ่ต่อมอเตอร์ไฟฟ้าไม่ได้เกิดจากภัยพิบัติที่เกิดขึ้นชั่วขณะ แต่เกิดจากการที่ชั้นฉนวนถูกทำลายอย่างช้าๆ เนื่องจาก 'การทำงานผิดพลาด' เป็นเวลานาน ซึ่งเกิดจากความร้อนสูงเกินไปอย่างต่อเนื่อง รีเลย์ความร้อนป้องกันมอเตอร์โอเวอร์โหลดคุณภาพสูง SPX เป็นทางออกที่ดีที่สุดสำหรับภัยคุกคามที่ก้าวหน้านี้ ไม่ใช่สวิตช์กระแสธรรมดา แต่เป็นระบบจำลองและจัดการพลังงานความร้อนที่ซับซ้อน ส่วนประกอบโลหะคู่ภายใน เช่น "ขดลวดจำลองภายนอก" ของมอเตอร์ จะเปลี่ยนรูปเนื่องจากความร้อนที่เกิดขึ้นเมื่อกระแสไหลผ่าน ทำให้เกิดอุณหภูมิที่เพิ่มขึ้นจริงภายในมอเตอร์ได้อย่างแม่นยำ เมื่อแบบจำลองในหลอดทดลองนี้ 'ตรวจพบความร้อนสูงเกินไป หมายความว่าตัวมอเตอร์ถึงจุดวิกฤติด้านความปลอดภัยแล้ว และการป้องกันจะถูกกระตุ้นทันที นี่คือปรัชญาการปกป้องที่ตรงและลึกซึ้งตามกฎแห่งฟิสิกส์

แถบโลหะคู่ที่เชื่อมต่อแบบอนุกรมในวงจรหลักของมอเตอร์จะสร้างความร้อนที่สอดคล้องกับขนาดของกระแสไฟฟ้า ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนที่แตกต่างกันของโลหะสองชั้นทำให้ใบมีดโค้งงอไปด้านหนึ่ง
งอและดันคันโยก และหลังจากผ่านระยะเวลาหนึ่งซึ่งแปรผกผันกับความรุนแรงของการโอเวอร์โหลด ให้ถอดหน้าสัมผัสควบคุมที่ปิดตามปกติออกในที่สุด ตัวอย่างเช่น อาจใช้เวลาหลายสิบนาทีในการทำงานที่กระแสไฟ 1.2 เท่า ในขณะที่ใช้เวลาเพียงไม่กี่วินาทีที่กระแสไฟ 6 เท่า คุณลักษณะเวลาผกผันนี้เข้ากันได้ดีกับเส้นโค้งความทนทานทางความร้อนของมอเตอร์ ซึ่งสามารถทนต่อการโอเวอร์โหลดขนาดใหญ่ในระยะสั้น แต่ไม่สามารถทนต่อโอเวอร์โหลดเล็กน้อยในระยะยาวได้
คุณสมบัติการป้องกันการถ่ายทอดความร้อนของมอเตอร์เกินพิกัดแบบกำหนดเองนั้นมาจากคุณสมบัติทางกายภาพของวัสดุ และสามารถจำลองพฤติกรรมทางความร้อนของขดลวดมอเตอร์โดยสัญชาตญาณโดยไม่ต้องตั้งโปรแกรมหรือจ่ายไฟจากภายนอก ความน่าเชื่อถือตามกฎธรรมชาตินี้มีรากฐานมาจากวัสดุศาสตร์ และไม่ได้รับผลกระทบจากช่องโหว่ของซอฟต์แวร์ การรบกวนทางแม่เหล็กไฟฟ้า หรือความผันผวนของกริด

สำหรับการทำงาน "สุขภาพย่อย" ในระยะยาวของกระแสไฟพิกัด 105% -150% อุปกรณ์อิเล็กทรอนิกส์อาจถูกละเลยเนื่องจากการตั้งค่าเกณฑ์หรือการกรองสัญญาณ แต่ความร้อนของรีเลย์ความร้อนจะยังคงสะสมต่อไปจนกว่าการทำงานที่เชื่อถือได้ โดยเฉพาะการป้องกันและรักษา "โรคเรื้อรัง" นี้ที่นำไปสู่การเสื่อมสภาพของฉนวน
เมื่อเฟสล้มเหลวหรือเกิดความไม่สมดุลอย่างรุนแรง กระแสของเฟสปกติจะเพิ่มขึ้นอย่างรวดเร็ว กลไกส่วนต่างภายในของรีเลย์ความร้อนป้องกันมอเตอร์โอเวอร์โหลด (เช่น "ตัวตรวจจับความผิดปกติของเฟส") สามารถเร่งกระบวนการสะดุดได้อย่างมากและให้การป้องกันความล้มเหลวของเฟสที่มีประสิทธิภาพ
ไม่จำเป็นต้องใช้แหล่งจ่ายไฟเสริม โครงสร้างพลาสติกวิศวกรรมโลหะและประสิทธิภาพสูงทั้งหมด ในพื้นที่อุตสาหกรรมที่รุนแรงซึ่งมีฝุ่น ความชื้น อุณหภูมิสูง และการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง แสดงให้เห็นถึงความสามารถในการอยู่รอดและความเสถียรที่อุปกรณ์อิเล็กทรอนิกส์ไม่สามารถเทียบได้
