สวิตช์สตาร์ทมอเตอร์แม่เหล็ก

ที่อุปกรณ์และจุดเริ่มต้นของสายการผลิต ผู้ปฏิบัติงานจำเป็นต้องมี "สวิตช์ไฟ" ที่สามารถควบคุมชะตากรรมของมอเตอร์ได้โดยตรงและปลอดภัย โดยไม่ต้องอาศัยตู้ไฟฟ้าที่ซับซ้อน สวิตช์สตาร์ทมอเตอร์แม่เหล็กที่ทนทาน SPX ถือกำเนิดขึ้นเพื่อจุดประสงค์นี้ โดยย่อระบบควบคุมแบบแยก "ปุ่ม/สวิตช์+คอนแทคเตอร์+ตัวป้องกัน" แบบดั้งเดิมให้กลายเป็นแผงควบคุมการทำงานแบบรวมที่แข็งแกร่งและใช้งานง่าย นี่ไม่ใช่แค่สวิตช์ แต่ยังเป็นสถานีควบคุมพลังงานในพื้นที่ที่มีฟังก์ชันการป้องกันในตัว ทำให้ผู้ปฏิบัติงานสามารถควบคุมโดยตรงได้อย่างมีประสิทธิภาพและปลอดภัยที่สุด

จุดแข็งหลัก

ปุ่มกันน้ำและกันฝุ่นในตัว (เริ่ม/หยุด) หรือสวิตช์แบบหมุน (เปิด/ปิด) พร้อมการระบุที่ชัดเจนและตรรกะการทำงานที่ง่ายและตรงไปตรงมา สามารถทำงานได้อย่างปลอดภัยโดยไม่ต้องมีความรู้จากช่างไฟฟ้ามืออาชีพ
ผู้ปฏิบัติงานสัมผัสเฉพาะแผงควบคุมแรงดันไฟฟ้าต่ำที่ปลอดภัย และส่วนประกอบไฟฟ้าแรงสูงทั้งหมดถูกปิดมิดชิดไว้ในกล่องโลหะหรือพลาสติกวิศวกรรมที่แข็งแรง พร้อมตัวเลือกปุ่มหยุดฉุกเฉิน (หัวเห็ด) ในกรณีฉุกเฉิน สามารถหยุดเครื่องได้ด้วยการแตะเพียงครั้งเดียว ตามข้อกำหนดด้านความปลอดภัย
โดยปกติแล้วเคสจะมีการป้องกันในระดับสูง (เช่น IP55, IP65) ซึ่งสามารถต้านทานฝุ่น น้ำกระเซ็น และคราบน้ำมันได้ สวิตช์สตาร์ทมอเตอร์แม่เหล็กเหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น โรงปฏิบัติงาน กลางแจ้ง และพื้นที่ล้างน้ำ
ไม่จำเป็นต้องใช้สายเคเบิลควบคุมแบบมัลติคอร์ที่ยาวจากแผงควบคุมไปยังตู้ควบคุม สวิตช์สตาร์ทมอเตอร์แม่เหล็กต้องการเพียงการเชื่อมต่อสายไฟและสายมอเตอร์เท่านั้น ซึ่งช่วยประหยัดค่าใช้จ่ายในการเดินสายและการติดตั้งได้มากกว่า 50%

แอปพลิเคชัน

กล่องควบคุมด้านข้างเครื่องจักรสำหรับเครื่องอัดอากาศ ปั๊มน้ำ พัดลม เครื่องผสม และอุปกรณ์อื่นๆ ช่วยให้ผู้ปฏิบัติงานสามารถสตาร์ทและหยุดที่ไซต์งานและสังเกตสถานะของอุปกรณ์ได้
สถานีควบคุมการเริ่มต้นสำหรับสายพานลำเลียง ลิฟต์ และเครื่องป้อนอำนวยความสะดวกในการควบคุมโดยตรงโดยเจ้าหน้าที่จัดส่งวัสดุ
ที่จับควบคุมสำหรับรอกไฟฟ้า สถานีไฮดรอลิกเคลื่อนที่ และเครื่องทำความสะอาดเพื่อให้อุปกรณ์และการควบคุมเคลื่อนที่พร้อมกัน
ปั๊มชลประทานการเกษตร อุปกรณ์บำบัดน้ำเสีย และเครื่องจักรก่อสร้าง สวิตช์สตาร์ทมอเตอร์แม่เหล็กมีการป้องกันลม ฝน และฝุ่นในระดับสูง

พารามิเตอร์สตาร์ทมอเตอร์แม่เหล็ก SPX

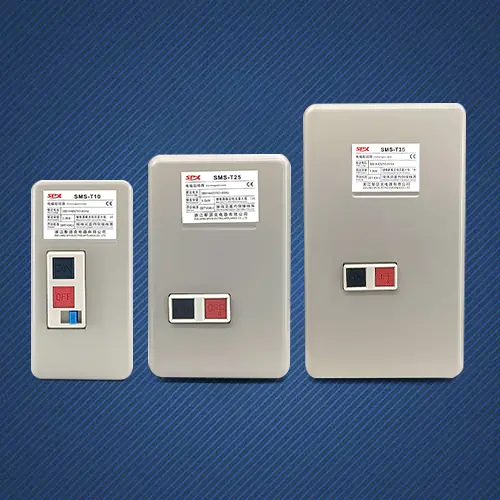

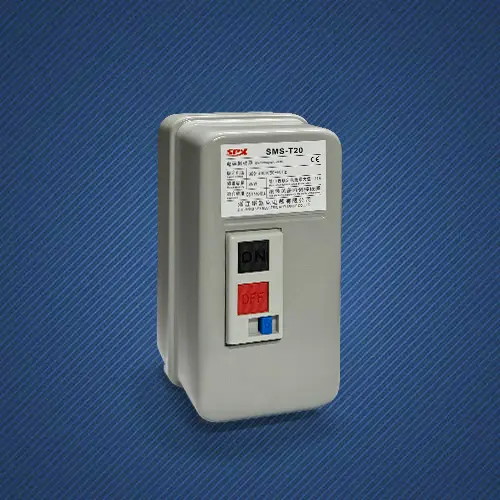

เฟรม(ก)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)กำลังสำรอง(AC-3)EC60947-4		220V	2.2/3	4/5.5	4/5.5	5.5/7.5		7.5/10
		380V	2.7/3.5	7.5/10	7.5/10	7.5/10		15/20
กระแสไฟสำรอง (AC-3) GB14048.4		220V	11/13	20	20	26		35
		380V	7/9	20	20	25		32
กระแสความร้อนย้อนกลับ (A)			20	32		50		60
แรงดันไฟฟ้า insuted reted (V)			660
หน้าสัมผัสเสริมAC-15	ติดต่อ	มาตรฐาน	1NO	1NO+1NC	2NO+2NC
	กระแสไฟฟ้าย้อนกลับ (A)	220V	1.6
		380V	0.95
ระดับไฟฟ้า			IP30
อายุการใช้งานของเครื่องจักร			1000		500
มิติเค้าร่างและการติดตั้ง
			พิมพ์	L	W	H1	H2		ค1	ค2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

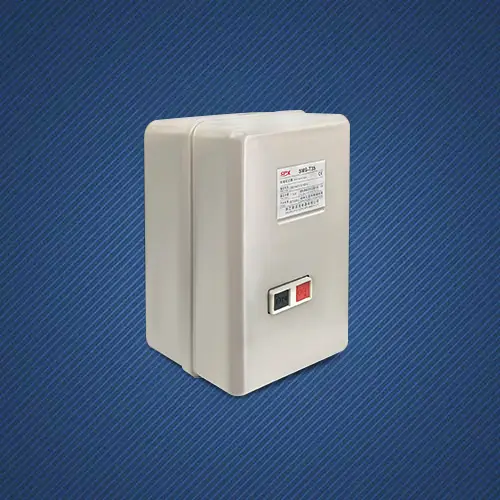

SPX Magnetic Motor Starter S3-T25 รายละเอียด

*ด้านใน

*ชุด
