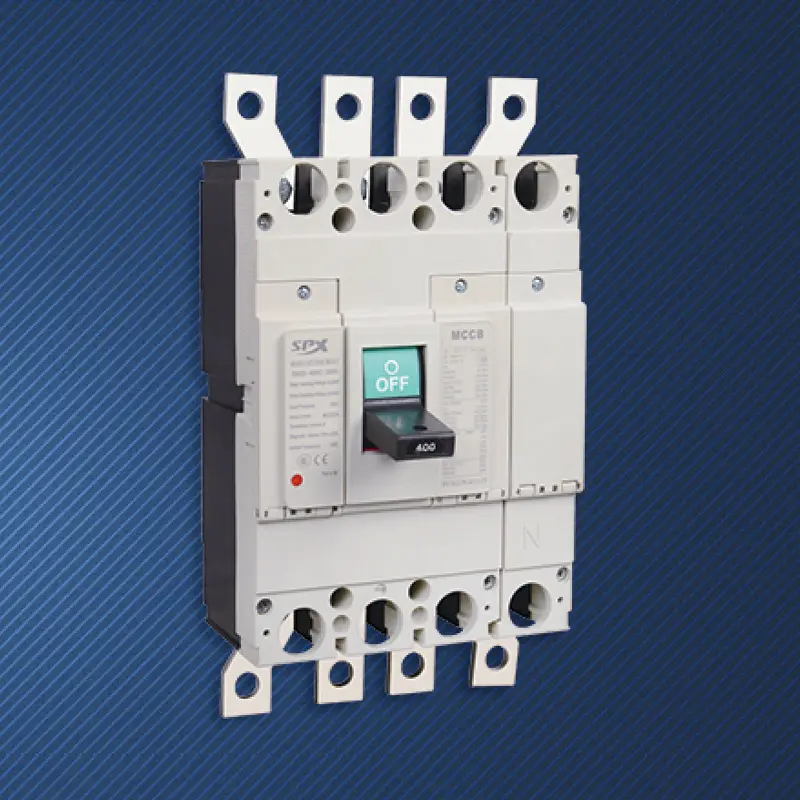

4P 350A เซอร์กิตเบรกเกอร์แบบขึ้นรูป

ในอาคารขนาดใหญ่หรือโรงงานอุตสาหกรรมที่มีกำลังการผลิตไฟฟ้าหลายร้อยกิโลวัตต์ ข้อกำหนดด้านความซับซ้อนและความปลอดภัยของระบบจำหน่ายกำลังเพิ่มขึ้นอย่างมาก เซอร์กิตเบรกเกอร์แบบขึ้นรูป 4P 350A ของ SPX แบบกำหนดเองได้รับการออกแบบมาโดยเฉพาะสำหรับ "ต้นทาง" หรือ "เส้นเลือดใหญ่" ของระบบที่ซับซ้อนดังกล่าว เป็นมากกว่าฟังก์ชันการป้องกันเพียงฟังก์ชันเดียวและดำเนินภารกิจหลัก 3 ประการ ได้แก่ การตัดกระแสไฟลัด การจัดการกระแสฮาร์มอนิกที่เกิดจากโหลดที่ไม่ใช่เชิงเส้น (เช่น อุปกรณ์ไอทีและตัวแปลงความถี่) ที่กลับสู่เส้นกลาง และให้ความปลอดภัยสูงสุดและการแยกทางไฟฟ้าโดยสมบูรณ์ระหว่างการบำรุงรักษา มันคือ 'แรงทำให้เสถียร' ที่ช่วยให้มั่นใจถึงการทำงานที่ปลอดภัยและมั่นคงของระบบ แม้ภายใต้โหลดจำนวนมาก ไม่สมดุล และฮาร์โมนิคสมบูรณ์

ข้อได้เปรียบ

ในระบบโหลดไม่เชิงเส้นที่มีความจุสูง กระแสฮาร์มอนิกที่สามจะซ้อนทับบนเส้นกลาง ทำให้กระแสเกินกระแสเฟสมาก ขั้ว N ของเซอร์กิตเบรกเกอร์แบบขึ้นรูป 4P 350A มีความสามารถในการป้องกันการโอเวอร์โหลดและการลัดวงจรในระดับเดียวกับขั้วเฟส (350A) ซึ่งสามารถทำงานได้อย่างน่าเชื่อถือในสถานการณ์ที่ผิดปกตินี้ และป้องกันไม่ให้สายไฟที่เป็นกลางเกิดความร้อนสูงเกินไปและติดไฟได้เนื่องจากการโอเวอร์โหลดในระยะยาว นี่เป็นอันตรายด้านความปลอดภัยขั้นพื้นฐานที่ไม่สามารถแก้ไขได้ด้วยเบรกเกอร์แบบสามขั้ว
เมื่อเกิดข้อผิดพลาดในการต่อลงดินหรือลัดวงจร ขั้วทั้งสี่จะตัดการเชื่อมต่อแบบซิงโครนัสในระดับมิลลิวินาที และวงจรที่ผิดปกติ (รวมถึงสายไฟ N ที่อาจมีกระแสไฟฟ้าอยู่) จะถูกแยกออกจากฝั่งแหล่งจ่ายไฟโดยสิ้นเชิง ให้การป้องกันความปลอดภัยระดับสูงสุดสำหรับบุคลากรและอุปกรณ์ โดยปฏิบัติตามข้อกำหนดที่เข้มงวดสำหรับเครื่องใช้ไฟฟ้าแบบแยกส่วนทั้งหมดในมาตรฐาน IEC และ GB
เมื่อติดตั้งชุดปลดล็อคแบบอิเล็กทรอนิกส์ ก็สามารถตั้งค่าพารามิเตอร์การป้องกันสำหรับเสาทั้งสี่แต่ละขั้วอย่างละเอียดได้ ฟังก์ชันการป้องกันการหน่วงเวลาสั้นของเบรกเกอร์แม่พิมพ์คุณภาพสูง 4P 350A เป็นกุญแจสำคัญในการทำให้สามารถเลือกสะดุดระดับบนและล่างได้อย่างเต็มที่ เพื่อให้มั่นใจว่าจะแยกเฉพาะช่วงต่ำสุดในกรณีที่เกิดข้อผิดพลาด ในเวลาเดียวกัน สามารถตรวจสอบและบันทึกกระแสของแต่ละเฟสและเส้นศูนย์ได้ โดยให้การสนับสนุนข้อมูลสำหรับการวิเคราะห์คุณภาพไฟฟ้าและการติดตามข้อผิดพลาด
ใช้การออกแบบกรอบความจุขนาดใหญ่ มีประสิทธิภาพการกระจายความร้อนที่ดีเยี่ยมและเสถียรภาพทางความร้อนแบบไดนามิก และสามารถทนต่อกระแสไฟฟ้าต่อเนื่องที่ 350A และไฟฟ้าลัดวงจรความเข้มสูง
สามารถรวมหน้าสัมผัสเสริมสี่ขั้ว สัญญาณเตือน อุปกรณ์ปล่อยแรงดัน/แรงดันตก และกลไกการทำงานทางไฟฟ้า ช่วยให้สามารถตรวจสอบระยะไกล การสลับอัตโนมัติ และการเชื่อมโยงกับระบบการจัดการอาคารได้อย่างง่ายดาย

แอปพลิเคชัน

เซอร์กิตเบรกเกอร์แบบขึ้นรูป 4P 350A แบบกำหนดเองทำหน้าที่เป็นเซอร์กิตเบรกเกอร์หลักขาเข้าสำหรับพื้นศูนย์ข้อมูลภายใต้ระบบจ่ายไฟ TN-S ปกป้องและแยกระบบจำหน่ายไฟฟ้าที่มีตู้เซิร์ฟเวอร์เฟสเดียวจำนวนมาก จัดการฮาร์โมนิกที่ 3 ได้อย่างมีประสิทธิภาพ
สวิตช์หลักด้านข้างแรงดันต่ำของหม้อแปลงในศูนย์การค้าขนาดใหญ่ อาคารสำนักงานสูงเป็นพิเศษ และโรงแรมระดับดาว ตรงตามข้อกำหนดของกฎระเบียบด้านความปลอดภัยสำหรับการแยกตัวนำไฟฟ้าที่มีกระแสไฟฟ้าทั้งหมด
สถานที่เล่นกีฬา โรงละคร โรงพยาบาลระดับอุดมศึกษา และสถานที่สำคัญอื่นๆ ที่มีโหลดในเฟสเดียวหลายจุดต้องใช้ 4P 350A Molded Case Circuit Breaker สำหรับตู้กระจายสินค้าหลักเพื่อให้มั่นใจในความปลอดภัยและความเข้ากันได้
เซอร์กิตเบรกเกอร์แบบขึ้นรูป 4P 350A ให้การป้องกันกำลังไฟและการป้องกันกระแสฮาร์มอนิกสายนิวทรัลสำหรับโรงเชื่อมและสายการผลิตขนาดใหญ่พร้อมอุปกรณ์ขับเคลื่อนความถี่แปรผันแบบรวมศูนย์

พารามิเตอร์ MCCB ของเบรกเกอร์เคสแบบขึ้นรูป SPX SM30-400 Series

เฟรม(ก)		SM30-400(NF-CW)						ลักษณะการดำเนินงาน
จัดอันดับปัจจุบันใน (A)		250、300、315、350、400
แรงดันไฟฟ้า(V)		เอซี 400V
พิกัดแรงดันไฟฟ้าฉนวน (V)		กระแสสลับ 690V
จำนวนเสา		3			4
ความสามารถในการทำลายที่จำกัด		C	S	H	C	S	H
ลัดวงจรไฟฟ้าขัดข้อง (kA) AC400V		25	35	50	25	35	50
ใช้งานไฟฟ้าลัดวงจร (kA) AC400V		15	20	25	15	20	25

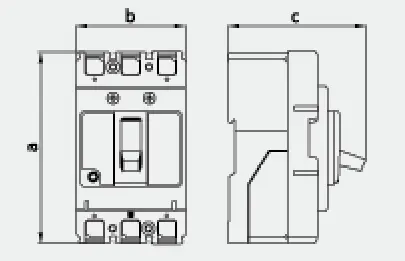

รูปโปรไฟล์
	a	258			258
	b	140			185
	c	153			153

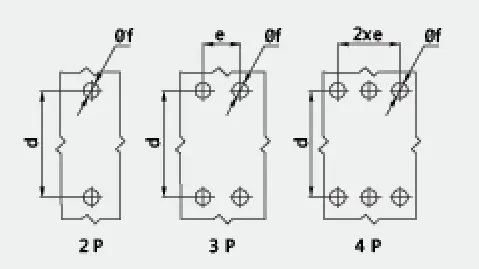

ภาพการติดตั้ง
	d	195			195
	e	45			45
	f	8			8
อายุการใช้งานของเครื่อง		4000
ชีวิตไฟฟ้า		1500
อุปกรณ์ควบคุมไฟฟ้า (MD)		●
ด้ามจับแบบหมุนภายนอก		●

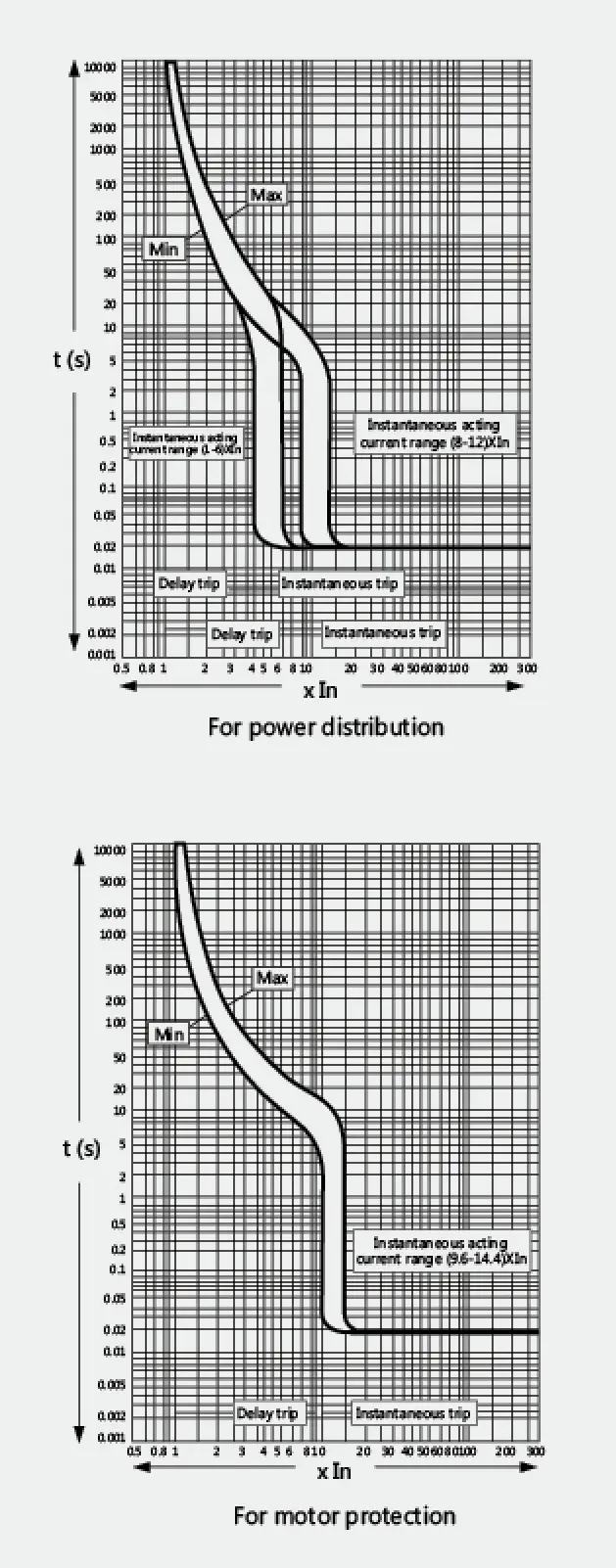

อุปกรณ์สะดุดอัตโนมัติ		ความร้อนแม่เหล็ก
