4P 250A 200A เซอร์กิตเบรกเกอร์แบบขึ้นรูป

ในบริบทของมาตรฐานความปลอดภัยทางไฟฟ้าสมัยใหม่ที่เข้มงวดมากขึ้น สถานการณ์การใช้งานจำนวนมากขึ้นเรื่อยๆ จำเป็นต้องมีการแยกและการป้องกันตัวนำที่มีกระแสไฟฟ้าทั้งหมดอย่างสมบูรณ์ รวมถึงสายไฟที่เป็นกลาง เซอร์กิตเบรกเกอร์แบบขึ้นรูป 4P 250A 200A คุณภาพสูงของโรงงาน SPX เป็นการปฏิบัติงานด้านวิศวกรรมภายใต้แนวคิดหลักนี้ มีการใช้งานโดยเฉพาะกับวงจรวิกฤติที่มีโหลดสามเฟสไม่สมดุล มีส่วนประกอบฮาร์มอนิกที่สำคัญ หรือในกรณีที่ต้องมีการแยกขั้วสี่ขั้วตามข้อบังคับ ซีรีส์นี้ไม่เพียงแต่เป็นอุปกรณ์ป้องกันเท่านั้น แต่ยังมุ่งมั่นอย่างจริงจังในการปฏิบัติตามระบบ ความปลอดภัยในการทำงานและการบำรุงรักษา และความสามารถในการปรับเปลี่ยนโหลด เพื่อให้มั่นใจว่าการป้อนพลังงานอย่างปลอดภัยจากสิ่งอำนวยความสะดวกเชิงพาณิชย์ขนาดกลางไปจนถึงการใช้งานทางอุตสาหกรรมระดับไฮเอนด์

คุณสมบัติ:

ข้อมูลจำเพาะสองประการของ 200A และ 250A ครอบคลุมความต้องการความสามารถในการจำหน่ายขนาดกลางกระแสหลักที่ประมาณ 100kW ถึง 125kW (ระบบ 400V) ได้อย่างแม่นยำ เซอร์กิตเบรกเกอร์แบบขึ้นรูป 4P 250A 200A เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับกล่องจ่ายไฟแบบตั้งพื้น แหล่งจ่ายไฟกลุ่มอุปกรณ์ขนาดใหญ่ ตู้คอลัมน์ศูนย์ข้อมูล และสถานการณ์อื่นๆ

ผู้ใช้สามารถเลือกรุ่นที่เหมาะสมที่สุดโดยอิงจากการคำนวณกระแสโหลดที่แม่นยำ หลีกเลี่ยงต้นทุนและความสิ้นเปลืองพื้นที่ที่เกิดจาก "รถม้าใหญ่ลากรถเล็ก" และบรรลุความสมดุลที่เหมาะสมที่สุดระหว่างผลประโยชน์ในการปกป้องและผลประโยชน์ในการลงทุน

เมื่อโหลดแบบไม่เชิงเส้นเฟสเดียวจำนวนมาก (เช่น เซิร์ฟเวอร์ IT, ไฟ LED) ทำให้ฮาร์โมนิคตัวที่ 3 ทับซ้อนกันบนสายนิวทรัล ความสามารถในการป้องกันกระแสไฟเต็มของ 4P 250A 200A Molded Case Circuit Breaker N-pole สามารถป้องกันอันตรายจากไฟไหม้ที่ซ่อนอยู่และอันตรายจากการทำความร้อนเกินพิกัดของสายนิวทรัล

ในระหว่างการบำรุงรักษาหรือการซ่อมแซม ด้วยการถอดเบรกเกอร์นี้ จึงสามารถแยกตัวนำที่มีกระแสไฟฟ้าทั้งหมด (L1, L2, L3, N) แบบซิงโครนัสและสัมบูรณ์ได้ ซึ่งสร้างสภาพแวดล้อมทางไฟฟ้าที่ปลอดภัยอย่างยิ่งสำหรับผู้ปฏิบัติงาน และเป็นไปตามข้อกำหนดบังคับสำหรับความสมบูรณ์ของการแยกใน TN-S และระบบอื่นๆ

ขั้วใดๆ (รวมถึงขั้ว N) ที่ตรวจจับการโอเวอร์โหลดหรือการลัดวงจรจะกระตุ้นให้เกิดการตัดการเชื่อมต่อแบบซิงโครนัสแบบสี่ขั้วทันที เพื่อให้มั่นใจว่าข้อบกพร่องจะถูกแยกออกโดยสิ้นเชิง และป้องกันไม่ให้อุบัติเหตุลุกลามบานปลาย

แอปพลิเคชัน:

เนื่องจากเป็นเซอร์กิตเบรกเกอร์หลักสำหรับพื้นมาตรฐานของอาคารสำนักงานและร้านค้าปลีกขนาดใหญ่ภายใต้ระบบ TN-S จึงเป็นไปตามข้อกำหนดด้านความปลอดภัย และป้องกันการใช้ไฟส่องสว่างและปลั๊กไฟปะปนกัน

สวิตช์อินพุตของตู้หัวคอลัมน์ในศูนย์ข้อมูลขนาดกลางจ่ายไฟให้กับตู้เซิร์ฟเวอร์ดาวน์สตรีม และจัดการกระแสฮาร์มอนิกสายกลางที่สร้างโดยโหลดของ IT

การป้องกันขาเข้าของแหล่งจ่ายไฟในศูนย์ควบคุมของสายการผลิตอัตโนมัติมีโหลดแบบผสม เช่น มอเตอร์ (สามเฟส) และตัวควบคุม (เฟสเดียว) บนสายการผลิต

พารามิเตอร์ MCCB ของเบรกเกอร์เคสแบบขึ้นรูป SPX SM50-250 Series

เฟรม(ก)		SM50-250(NF-CV)
จัดอันดับปัจจุบันใน (A)		100、125、140、150、160、175、200、225、250
แรงดันไฟฟ้า(V)		เอซี 400V
พิกัดแรงดันไฟฟ้าฉนวน (V)		กระแสสลับ 690V
จำนวนเสา		3			4
ความสามารถในการทำลายที่จำกัด		C	S	H	C	S	H
ความจุไฟฟ้าขัดจังหวะไฟฟ้าลัดวงจร (kA) AC400V		18	30	50	18	30	50
ใช้งานไฟฟ้าลัดวงจร (kA) AC400V		9	15	25	9	15	25

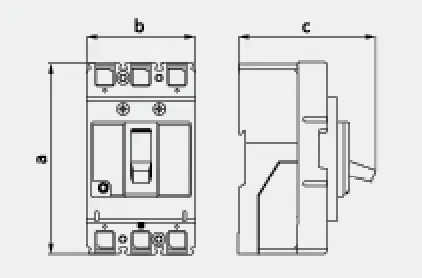

รูปโปรไฟล์
	a	165			165
	b	105			140
	c	90			90

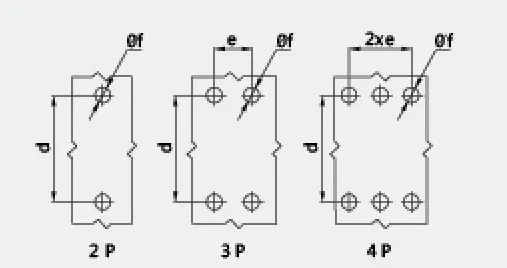

ภาพการติดตั้ง
	d	126			126
	e	35			35
	f	5			5
อายุการใช้งานของเครื่อง		4000
ชีวิตไฟฟ้า		2000
อุปกรณ์ควบคุมไฟฟ้า (MD)		●
ด้ามจับแบบหมุนภายนอก		●
อุปกรณ์สะดุดอัตโนมัติ		ความร้อนแม่เหล็ก
