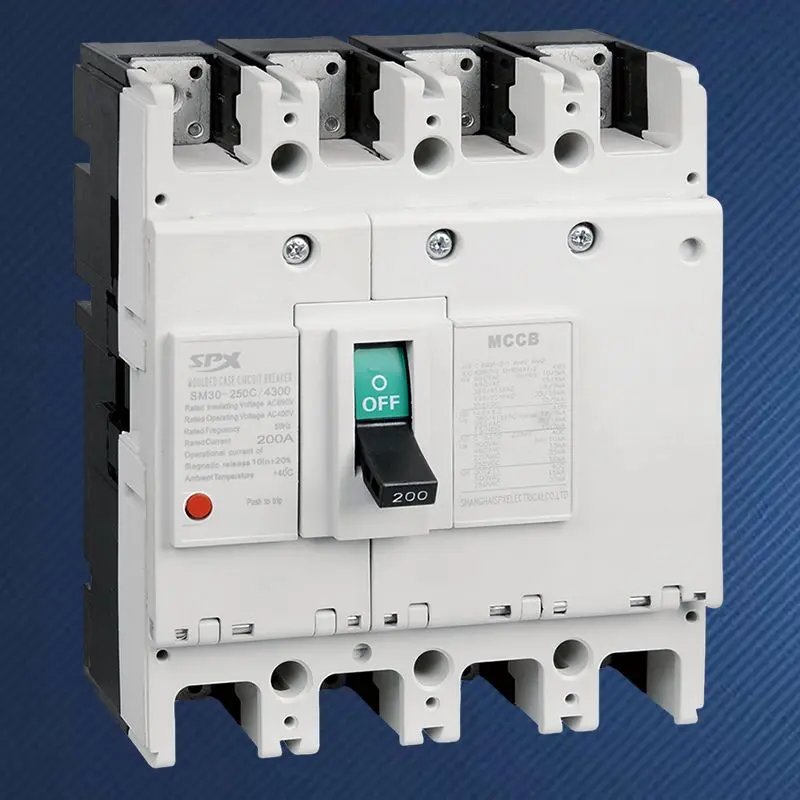

4P 200A เซอร์กิตเบรกเกอร์แบบขึ้นรูป

ในอาคารพาณิชย์สมัยใหม่ ศูนย์ข้อมูล และสภาพแวดล้อมทางอุตสาหกรรมที่ใช้โหลดแบบไม่เชิงเส้นเฟสเดียวจำนวนมาก เซอร์กิตเบรกเกอร์แบบ 3 เสาแบบเดิมไม่สามารถตอบสนองข้อกำหนดทั้งหมดสำหรับการแยกอย่างปลอดภัยได้อีกต่อไป การกำเนิดของเบรกเกอร์เคสแบบขึ้นรูป 4P 200A คุณภาพสูง SPX อยู่ที่การแยกและการควบคุมตัวนำไฟฟ้าที่มีกระแสไฟฟ้าอย่างสมบูรณ์ ไม่เพียงแต่ปกป้องสายไฟสามเฟสเท่านั้น แต่ยังใช้ขั้วที่สี่ที่สำคัญ (ขั้ว N) เพื่อตัดการเชื่อมต่อและแยกสายไฟที่เป็นกลาง การแก้ไขเบื้องต้นเกี่ยวกับความเสียหายของอุปกรณ์ ความเสี่ยงจากไฟไหม้ และอันตรายจากไฟฟ้าช็อตสำหรับบุคลากรที่เกิดจากการใช้ไฟฟ้าในสายไฟที่เป็นกลาง การเคลื่อนตัวที่อาจเกิดขึ้น หรือกระแสไฟฟ้าขัดข้อง เป็นตัวเลือกเชิงกลยุทธ์ในการจัดการกับคุณภาพของแหล่งจ่ายไฟที่ซับซ้อนและข้อกำหนดมาตรฐานความปลอดภัยระดับสูง

ข้อได้เปรียบ

ในสถานะตัดการเชื่อมต่อ จะสามารถตัดสายไฟเฟสและสายนิวทรัลทั้งหมดได้พร้อมกัน ให้การรับประกันความปลอดภัยระดับสูงสุดสำหรับการบำรุงรักษาอุปกรณ์แบ็กเอนด์และการตรวจสอบสาย ซึ่งเป็นไปตามข้อกำหนดที่เข้มงวดสำหรับความสมบูรณ์ของการแยกในระบบกราวด์ เช่น TN-S และ TT โดยสมบูรณ์
ในสถานการณ์ที่โหลดสามเฟสไม่สมดุลอย่างรุนแรงหรือกระแสฮาร์มอนิกที่สามมีความสำคัญ (เช่น ไฟ LED ขนาดใหญ่ กลุ่มอุปกรณ์ไอที) เส้นที่เป็นกลางอาจมีกระแสไฟฟ้าผิดปกติ เซอร์กิตเบรกเกอร์แบบขึ้นรูป 4P 200A ช่วยให้มั่นใจได้ว่าเส้นนิวทรัลและเฟสจะถูกตัดพร้อมกันในกรณีที่เกิดการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร ป้องกันไม่ให้สาย N เกิดความร้อนสูงเกินไปและทำให้เกิดเพลิงไหม้
หากขั้วใดชำรุด (รวมถึงขั้ว N) เบรกเกอร์จะเชื่อมต่อเข้ากับขั้วสี่ขั้วเพื่อให้แน่ใจว่าวงจรที่ชำรุดจะถูกแยกออกอย่างสมบูรณ์
ฟังก์ชันการป้องกันของขั้ว N สามารถกำหนดค่าได้ตามมาตรฐานและข้อกำหนดการใช้งาน ซึ่งเรียกกันทั่วไปว่าเป็นประเภทการป้องกันแบบเต็ม (ที่มีพิกัดกระแสและคุณลักษณะการป้องกันเช่นเดียวกับขั้วเฟส) หรือประเภทที่ปรับได้ เพื่อปรับให้เข้ากับข้อกำหนดการต่อสายดินของระบบและข้อกำหนดการป้องกันที่แตกต่างกัน
เมื่อติดตั้งอุปกรณ์ปล่อยแบบอิเล็กทรอนิกส์ การตั้งค่าการหน่วงเวลาสั้นที่แม่นยำสามารถใช้เพื่อให้เกิดการเลือกประสานงานที่สมบูรณ์กับอุปกรณ์ป้องกันระดับต่ำกว่า 3 หรือ 4 ขั้ว เพื่อให้มั่นใจถึงความต่อเนื่องของแหล่งจ่ายไฟ
การออกแบบและการเลือกใช้วัสดุของเซอร์กิตเบรกเกอร์แบบขึ้นรูป 4P 200A คุณภาพสูง คำนึงถึงความเป็นไปได้ที่กระแสฮาร์มอนิกในลำดับสูงในสายนิวทรัล ทำให้มั่นใจได้ถึงความเสถียรในระยะยาวระหว่างการทำงาน
เซอร์กิตเบรกเกอร์แบบขึ้นรูป 4P 200A ที่ทนทานใช้วัสดุสัมผัส ระบบดับเพลิง และกรอบฉนวนเกรดเดียวกับ MCCB สามขั้วคุณภาพสูง ช่วยให้มั่นใจถึงความทนทานทางกลและทางไฟฟ้าภายใต้การทำงานแบบซิงโครนัสสี่ขั้ว

แอปพลิเคชัน

เซอร์กิตเบรกเกอร์แบบขึ้นรูป 4P 200A ในสต็อกทำหน้าที่เป็นเซอร์กิตเบรกเกอร์หลักขาเข้าสำหรับห้างสรรพสินค้าขนาดใหญ่ อาคารสำนักงาน และโรงแรมภายใต้ระบบ TN-S ซึ่งเป็นไปตามกฎระเบียบด้านความปลอดภัยที่ต้องใช้สวิตช์หลักเพื่อตัดการเชื่อมต่อตัวนำที่มีกระแสไฟฟ้าทั้งหมด
ให้การป้องกันสายขาเข้าและการป้องกันสายนิวทรัลแบบซิงโครนัสสำหรับตู้คอลัมน์ในห้องคอมพิวเตอร์ที่มีเซิร์ฟเวอร์เฟสเดียวจำนวนมาก ซึ่งทำให้เกิดความไม่สมดุลอย่างรุนแรงของสามเฟสและการบิดเบือนฮาร์โมนิค
สวิตช์หลักสำหรับการกระจายพลังงานในห้องผ่าตัดของโรงพยาบาล ห้องปฏิบัติการ และระบบไฟและเสียงบนเวทีขนาดใหญ่ ได้รับการออกแบบมาเพื่อป้องกันความร้อนสูงเกินไปที่เกิดจากการซ้อนทับของฮาร์มอนิกที่ 3 บนเส้นกลาง
เซอร์กิตเบรกเกอร์แบบหล่อขนาด 4P 200A เป็นอุปกรณ์ป้องกันระดับบนของสวิตช์ถ่ายโอนกำลังคู่ (ATSE) ยังสามารถแยกสายนิวทรัลได้อย่างสมบูรณ์เมื่อสลับระหว่างแหล่งพลังงาน 2 แห่ง หลีกเลี่ยงการเชื่อมต่อแบบขนานโดยไม่ได้ตั้งใจของสายนิวทรัลในระบบที่แตกต่างกัน

พารามิเตอร์แม่เหล็กความร้อน MCCB ซีรี่ส์ SPX SM30-250

เฟรม(ก)		SM30-250(NF-CW)						ลักษณะการดำเนินงาน
จัดอันดับปัจจุบันใน (A)		100、125、140、150、160、175、200、225、250
แรงดันไฟฟ้า(V)		เอซี 400V
พิกัดแรงดันไฟฟ้าฉนวน (V)		กระแสสลับ 690V
จำนวนเสา		3			4
ความสามารถในการทำลายที่จำกัด		C	S	H	C	S	H
ความสามารถในการขัดจังหวะการลัดวงจร (kA) AC400V		18	30	50	18	30	50
ใช้งานไฟฟ้าลัดวงจร (kA) AC400V		9	15	25	9	15	25
รูปโปรไฟล์
	a	165			165
	b	105			140
	c	90			90
ภาพการติดตั้ง
	d	126			126
	e	35			35
	f	5			5
อายุการใช้งานของเครื่อง		4000
ชีวิตไฟฟ้า		2000
อุปกรณ์ควบคุมไฟฟ้า (MD)		●
ด้ามจับแบบหมุนภายนอก		●

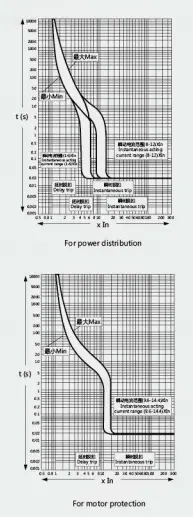

อุปกรณ์สะดุดอัตโนมัติ		ความร้อนแม่เหล็ก

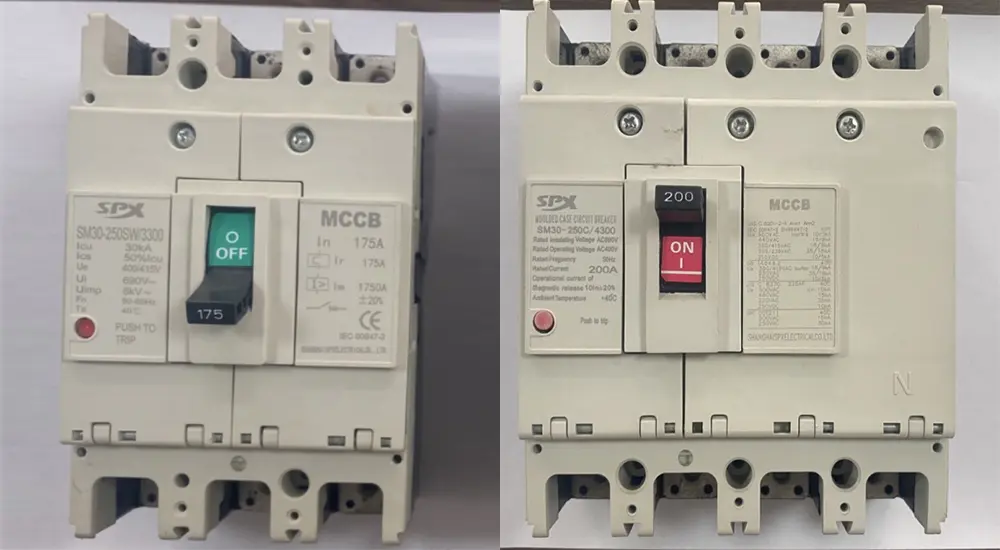

มุมมองด้านหน้า
