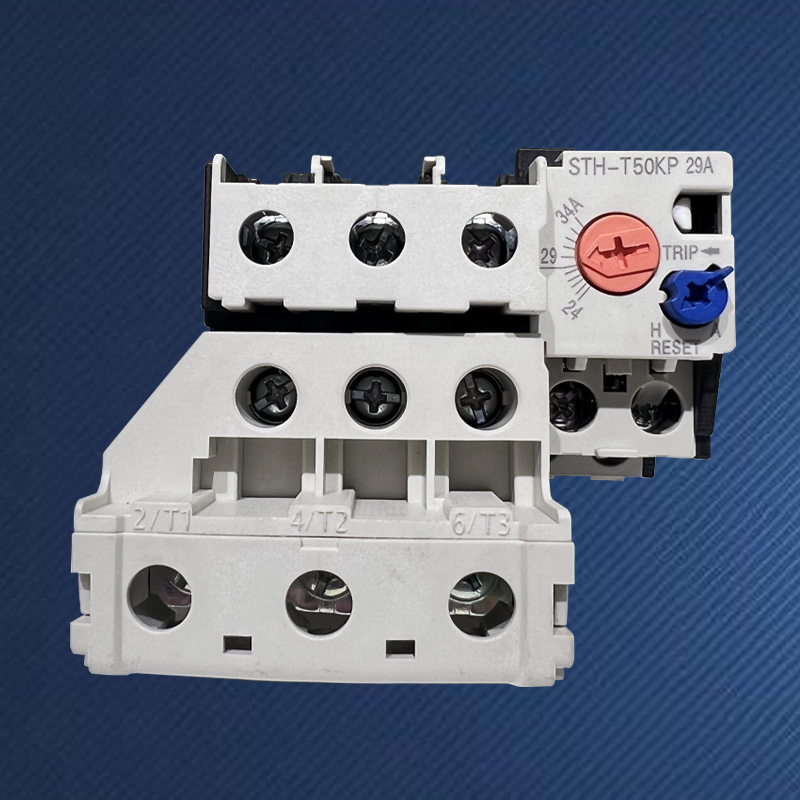

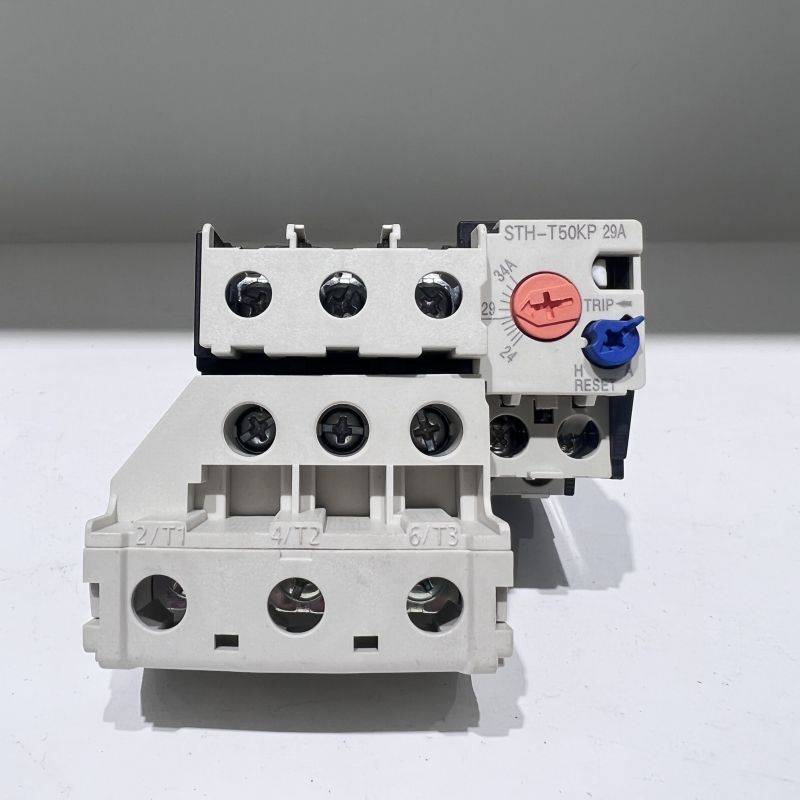

TH-T50KP เทอร์มอลรีเลย์สำหรับการป้องกันมอเตอร์

Model:STH-T50KP

รีเลย์ความร้อน TH-T50KP คุณภาพสูงของโรงงาน SPX สำหรับการป้องกันมอเตอร์ผลิตในประเทศจีน เป็นอุปกรณ์ป้องกันแบบปรับได้ประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับมอเตอร์แบบอะซิงโครนัสสามเฟสขนาดกลางถึงขนาดใหญ่ ให้การป้องกันโหลดเกินเวลาผกผันแบบกำหนดเองและเชื่อถือได้สำหรับมอเตอร์ภายในเฟรมเวิร์กกระแสที่กว้างขึ้น (ซีรีส์ T50) ผ่านการปรับกระแสอย่างต่อเนื่องที่แม่นยำ กลไกการป้องกันความล้มเหลวของเฟสที่ได้รับการปรับปรุง และความทนทานต่อสิ่งแวดล้อมที่ดีเยี่ยม ค่านิยมหลักอยู่ที่การแก้ปัญหาการจับคู่ที่แม่นยำและปัญหาการทำงานที่มั่นคงของการป้องกันมอเตอร์ภายใต้สภาพการทำงานที่ซับซ้อน การใช้งานหนัก และสภาพแวดล้อมที่รุนแรง นี่คือแกนหลักของระบบป้องกันมอเตอร์อุตสาหกรรมที่สร้างสมดุลระหว่างความยืดหยุ่น ความน่าเชื่อถือ และความเป็นมืออาชีพ

ส่งคำถาม

รายละเอียดสินค้า

เมื่อเผชิญกับมอเตอร์สามเฟสที่ขับเคลื่อนแกนหลักของสายการผลิต พัดลมขนาดใหญ่ หรือสถานีสูบน้ำที่ใช้งานหนัก การตั้งค่าการป้องกันแบบสากลมักจะไม่เพียงพอ รีเลย์ความร้อน TH-T50KP คุณภาพสูงสำหรับการป้องกันมอเตอร์ SPX เป็นศูนย์การป้องกันระดับมืออาชีพที่ออกแบบมาเพื่อจัดการกับความท้าทายดังกล่าว มันแยกตัวออกจากกรอบความคิดในการปกป้องข้อกำหนดตายตัว และมอบแพลตฟอร์มการป้องกันที่หลากหลายและปรับได้อย่างละเอียด วิศวกรสามารถตั้งค่าพารามิเตอร์การป้องกันส่วนบุคคลมากที่สุดสำหรับมอเตอร์แต่ละตัวตาม "ลายนิ้วมือ" ที่เป็นเอกลักษณ์ (กระแสไฟที่กำหนด ลักษณะการเริ่มต้น สภาพแวดล้อม) เช่นเดียวกับการสอบเทียบเครื่องมือที่มีความแม่นยำ แนวคิดการออกแบบนี้เปลี่ยนจาก "ตัวตอบสนองต่อข้อผิดพลาด" แบบพาสซีฟไปเป็น "อะแดปเตอร์การทำงาน" ที่ใช้งานอยู่เมื่อปกป้องมอเตอร์ขนาดกลางและสูงกว่า
รีเลย์ความร้อน TH-T50KP สำหรับการป้องกันมอเตอร์ในสต็อกอิงตามเฟรมเวิร์ก T50 และช่วงกระแสไฟที่ปรับได้ครอบคลุมช่วงที่กว้างขึ้นของเซ็กเมนต์กระแสปานกลางและสูง ทำให้ผู้ใช้สามารถตั้งค่าได้อย่างต่อเนื่องและแม่นยำภายในช่วงกว้าง (เช่น โดยการเปลี่ยนองค์ประกอบความร้อนหรือการปรับปุ่มหมุน) ตามกระแสป้ายชื่อมอเตอร์ ทำให้ได้ความคุ้มค่าสูงและการกำหนดค่าที่ยืดหยุ่นของ "เครื่องจักรเครื่องเดียว การใช้งานหลายรายการ"
เพื่อตอบสนองต่ออันตรายที่มากขึ้นซึ่งเกิดจากการทำงานของเฟสล้มเหลวของมอเตอร์ขนาดกลาง รีเลย์ความร้อน TH-T50KP สำหรับการป้องกันมอเตอร์ใช้กลไกการขยายส่วนต่างที่ได้รับการปรับปรุงอย่างเหมาะสมภายใน ซึ่งมีความไวอย่างยิ่งต่อความไม่สมดุลของกระแสไฟสามเฟส และสามารถเร่งการตอบสนองการสะดุดได้อย่างมาก ทำให้การป้องกันเฟสล้มเหลวสำหรับมอเตอร์เร็วขึ้น
แถบโลหะคู่ที่มีการชดเชยอุณหภูมิประสิทธิภาพสูงในตัวสามารถตอบโต้ผลกระทบของการเปลี่ยนแปลงอุณหภูมิสิ่งแวดล้อมต่อคุณลักษณะการป้องกันได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ว่าเส้นโค้งการดำเนินการป้องกันยังคงมีเสถียรภาพและสม่ำเสมอ โดยไม่คำนึงว่าจะอยู่ในสภาพแวดล้อมกลางแจ้งที่เย็นหรือมีอุณหภูมิสูงในโรงงาน เพื่อหลีกเลี่ยงการทำงานผิดพลาดตามฤดูกาลหรือการปฏิเสธที่จะเคลื่อนย้าย
มาพร้อมกับปุ่ม/ลูกบิดรีเซ็ตแบบแมนนวลขนาดใหญ่และโดดเด่น ป้ายบอกสถานะการตัดการทำงาน และหน้าต่างสังเกตการทำงาน ทำให้สามารถระบุสถานะการทำงานได้อย่างรวดเร็วแม้ในตู้กระจายสินค้าที่ซับซ้อน
โดยปกติแล้ว จะมีหน้าสัมผัสเสริมแบบปกติเปิดและปิดตามปกติหลายแบบแยกกัน นอกเหนือจากการควบคุมการสะดุดของวงจรแล้ว สัญญาณความผิดปกติและสถานะการทำงานยังสามารถรวมเข้ากับ PLC หรือระบบตรวจสอบระยะไกลได้อย่างราบรื่น เพื่อให้เกิดการบูรณาการการป้องกันและการตรวจสอบ

แอปพลิเคชัน

การป้องกันโอเวอร์โหลดและความล้มเหลวของเฟสสำหรับปั๊มน้ำขนาดใหญ่ พัดลม เครื่องอัดอากาศ และมอเตอร์ขับเคลื่อนสายพานลำเลียง
อุปกรณ์ เช่น เครื่องผสม เครื่องบด เครื่องอัดรีด ฯลฯ ที่มีการสตาร์ทเครื่องที่มีน้ำหนักมากหรือมีความผันผวนของโหลดสูง
รีเลย์ความร้อน TH-T50KP สำหรับการป้องกันมอเตอร์ ใช้เป็นอุปกรณ์ป้องกันมอเตอร์สำหรับสถานีปั๊มบำบัดน้ำ พัดลมหอทำความเย็น และโฮสต์ระบบ HVAC ขนาดใหญ่

เทอร์มอลรีเลย์ STH-T50 เหมาะสำหรับคอนแทค AC S-M20/25

เฟรม(ก)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
คอนแทคเตอร์ Suitabie AC	เอส-เอ็ม10/12		S-M20/25				S-M35/50
โครงสร้างหน้าสัมผัส Aux	ปรับด้วยตนเองหรืออัตโนมัติ
ปรับช่วง selcet(A)	เลือก(ก)	ปรับช่วง(A)	เลือก(ก)		ปรับช่วง(A)		เลือก(ก)	ปรับช่วง(A)
	0.24A	0.2~0.32	1.3A		1~1.6		29	24~34
	0.35A	0.28~0.42	1.7A		1.4~2.0		35	30~40
	0.5A	0.4~0.6	2.1A		1.7~2.5		42	34~50
	0.7A	0.55~0.85	2.5A		2~3
	0.9A	0.7~1.1	3.6A		2.8~4.4
	1.3A	1~1.6	5เอ		4~6
	1.7A	1.4~2.0	6.6A		5.2~8
	2.1A	1.7~2.5	9เอ		7~11
	2.5A	2~3	11ก		9~13
	3.6A	2.8~4.4	15เอ		12~18
	5เอ	4~6	19ก		16~22
	6.6A	5.2~8	22เอ		18~26
	9เอ	7~11	29ก		24~34
	11ก	9~13	35เอ		30~40
โครงสร้างหน้าสัมผัส Aux	1a1b(1NO+1NC)
มิติเค้าร่างและการติดตั้ง



	พิมพ์		L	W	H	φD
	ที-ที25		63	51	81	4.5

กระบวนการผลิต
