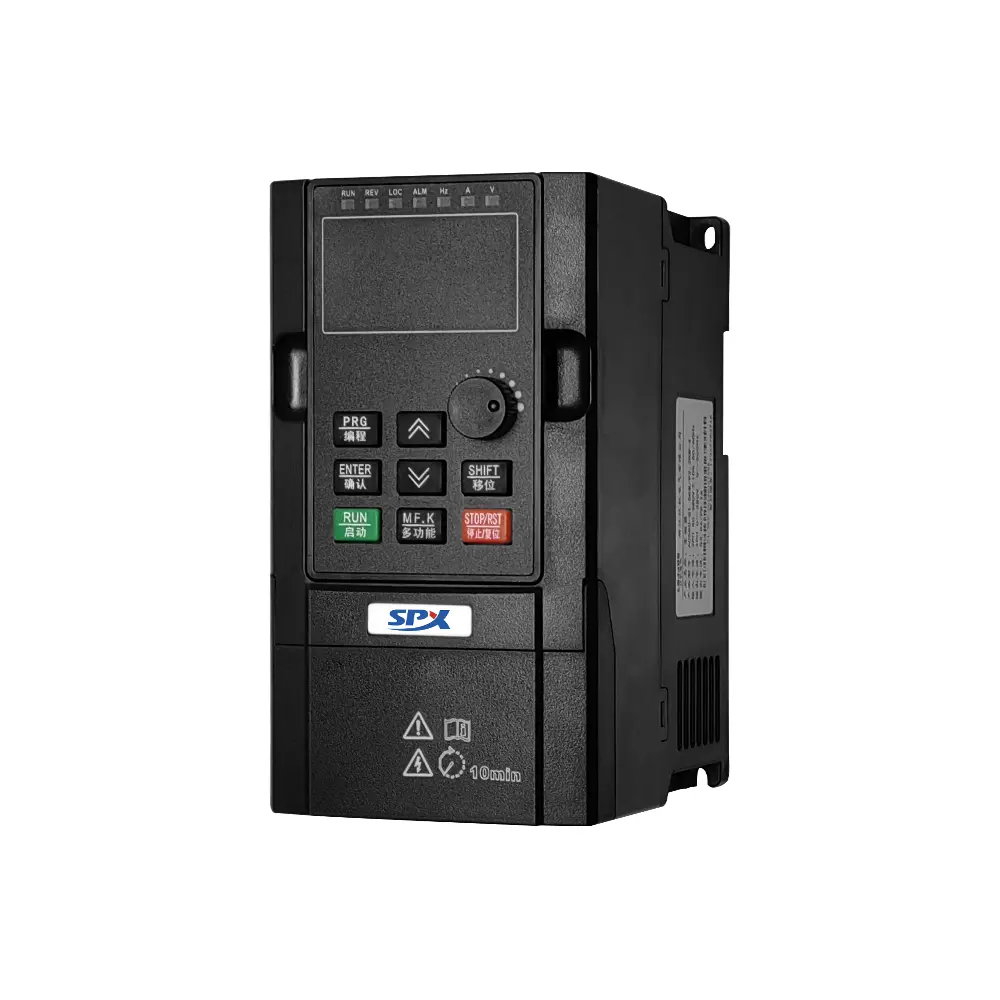

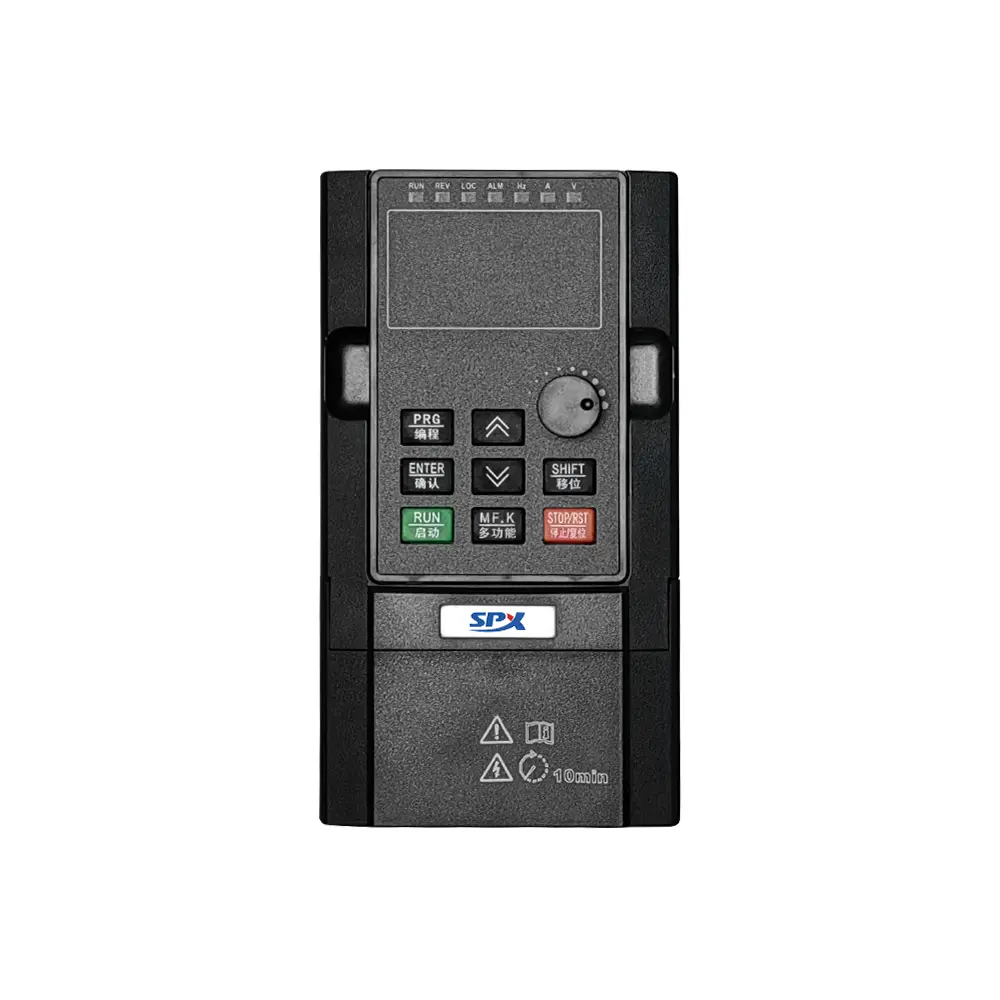

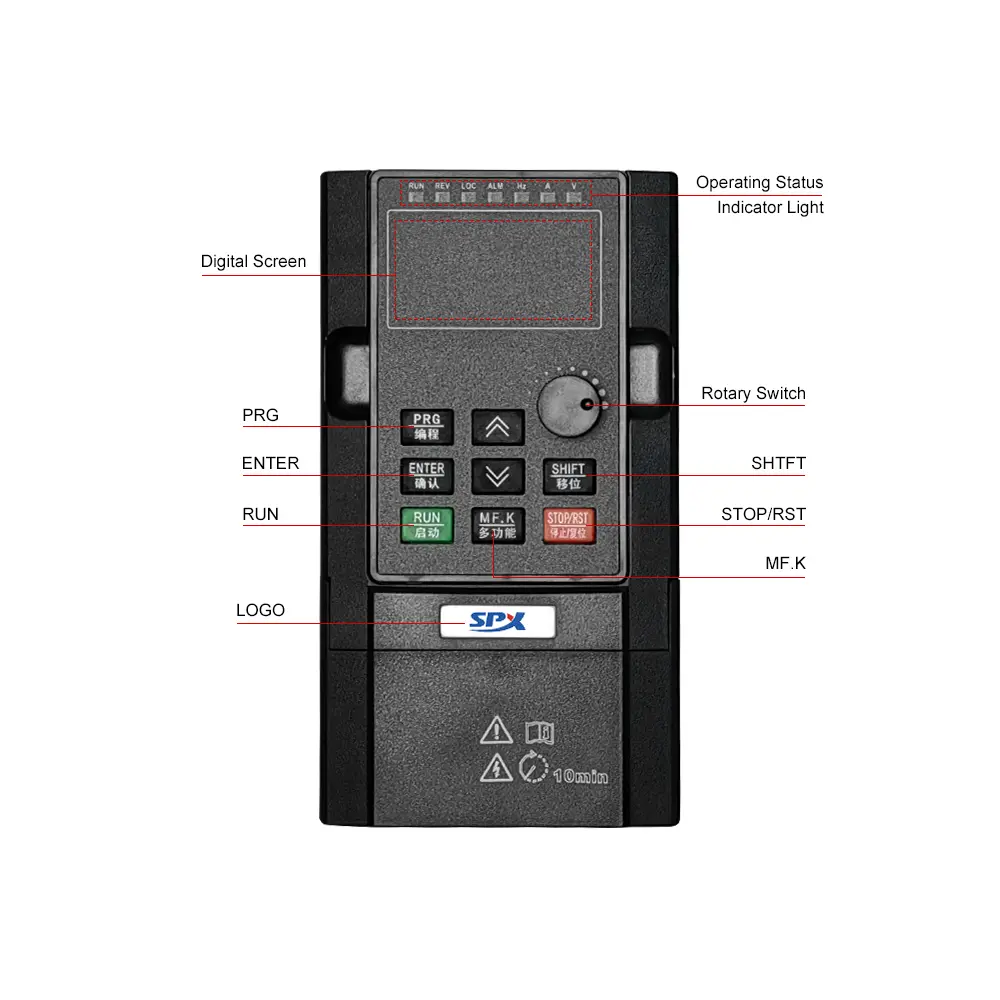

ตัวแปลงความถี่ DC VFD

ตัวแปลงความถี่ DC VFD แบบกำหนดเองของ SPX ละทิ้งหน่วยเรียงกระแสแบบเดิมที่ส่วนหน้าของตัวแปลงความถี่ และสื่อสารโดยตรงกับบัส DC ซึ่งแปลงพลังงาน DC ที่เสถียรเป็นไฟ AC แบบปรับได้ที่มอเตอร์ต้องการในขั้นตอนเดียวได้อย่างมีประสิทธิภาพ ในยุคของโครงสร้างพลังงานที่พัฒนาไปสู่กระแสตรงแบบกระจายและกระแสตรง กระแสตรงดั้งเดิมที่สร้างขึ้นโดยแผงเซลล์แสงอาทิตย์ การจัดเก็บพลังงานแบตเตอรี่ เซลล์เชื้อเพลิง ฯลฯ มักจะต้องผ่านการแปลง "AC-DC-AC" ที่ไม่มีประสิทธิภาพหลายครั้งเมื่อจ่ายไฟ AC นี่ไม่ใช่แค่การลดความซับซ้อนของส่วนประกอบเท่านั้น แต่ยังเป็นการก้าวกระโดดในด้านประสิทธิภาพการใช้พลังงานของระบบและนวัตกรรมด้านสถาปัตยกรรมอีกด้วย

ด้วยการขจัดวงจรแก้ไขอินพุตและวงจรแก้ไขตัวประกอบกำลังของตัวแปลงความถี่แบบเดิม กระบวนการแปลงพลังงานจะลดลง และประสิทธิภาพโดยรวมของระบบโดยทั่วไปจะดีขึ้น 2% -5% โดยเฉพาะอย่างยิ่งภายใต้โหลดบางส่วนซึ่งข้อดีจะชัดเจนยิ่งขึ้น

โครงสร้างโทโพโลยีที่เรียบง่าย โดยมีปริมาตรและน้ำหนักน้อยกว่าตัวแปลงความถี่อินพุต AC ที่มีข้อกำหนดเดียวกันในระดับพลังงานเดียวกัน ตัวแปลงความถี่ DC VFD ขายส่งเอื้อต่อการติดตั้งแบบรวมในตู้ DC ที่มีพื้นที่จำกัด

ออกแบบมาเพื่อปรับให้เข้ากับระดับแรงดันไฟฟ้ากระแสตรงทั่วไป เช่น 200-400Vdc, 500-800VDC ฯลฯ สามารถเชื่อมต่อโดยตรงกับสายไฟไฟฟ้าโซลาร์เซลล์ ชุดแบตเตอรี่ หรือบัสบาร์กระจายกระแสตรง

เมื่อมอเตอร์อยู่ในสถานะสร้างพลังงาน (เช่น เมื่อวางวัตถุหนักลงหรืออุปกรณ์หยุดทำงานอย่างเร่งด่วน) มอเตอร์จะสามารถตอบสนองพลังงานที่สร้างใหม่ไปยังบัส DC เพื่อใช้งานโดยโหลดอื่นๆ หรือเก็บไว้ในแบตเตอรี่ได้อย่างมีประสิทธิภาพ ช่วยให้เกิดการหมุนเวียนภายในและการใช้พลังงานสูงสุดในเครือข่าย DC

เนื่องจากได้รับการจ่ายไฟทั้งหมดจากบัส DC ตัวแปลงความถี่ DC VFD คุณภาพสูงจึงทำงานโดยไม่ได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้า การสั่นไหวของความถี่ หรือมลภาวะฮาร์มอนิกจากโครงข่ายไฟฟ้ากระแสสลับ ทำให้ให้พลังงานที่บริสุทธิ์และเสถียรอย่างยิ่งแก่มอเตอร์ ทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์ที่มีความแม่นยำซึ่งมีความต้องการคุณภาพไฟฟ้าที่สูงมาก

ในไมโครกริด DC สามารถเลือกการป้องกันและร่วมมือกับเซอร์กิตเบรกเกอร์และฟิวส์ DC อัพสตรีมได้ง่ายกว่า ซึ่งทำให้สถาปัตยกรรมการป้องกันระบบง่ายขึ้น

โทโพโลยีหลัก:

บัสบาร์บวกและลบอินพุต DC → ตัวเก็บประจุรองรับ DC → หน่วยอินเวอร์เตอร์อัจฉริยะ (อิงตาม IGBT/SiC) → เอาต์พุตกรองของไฟ AC สามเฟสไปยังมอเตอร์ เปรียบเทียบกับตัวแปลงความถี่แบบเดิม: อินพุต AC → สะพานเรียงกระแส → ตัวเก็บประจุบัส DC → สะพานอินเวอร์เตอร์ → เอาต์พุต

แอปพลิเคชัน

เชื่อมต่อกล่องรวมไฟฟ้าโซลาร์เซลล์ DC หรือแบตเตอรี่จัดเก็บพลังงานโดยตรงเพื่อขับเคลื่อนโหลด เช่น ปั๊มน้ำและพัดลม และสร้างระบบที่เชื่อมต่อกับกริดหรือกริดที่มีประสิทธิภาพ
ตัวแปลงความถี่ DC VFD ใช้สำหรับโต๊ะทดสอบไดรฟ์ไฟฟ้าของยานพาหนะไฟฟ้า ซึ่งจำลองเอาต์พุตแบตเตอรี่โดยตรงโดยใช้แหล่งจ่ายไฟ DC เพื่อทดสอบประสิทธิภาพของตัวควบคุมมอเตอร์
ในเรือ ศูนย์ข้อมูล และโรงงานเซมิคอนดักเตอร์ที่ใช้บัสบาร์ DC แรงดันไฟฟ้า 380V ขึ้นไป ตัวแปลงความถี่ DC VFD จ่ายพลังงานให้กับอุปกรณ์จ่ายไฟเสริมต่างๆ (เครื่องอัดอากาศ ปั๊มทำความเย็น)
ในระบบไฟฟ้ากระแสตรงของรถบรรทุกเหมืองแร่และเครื่องจักรวิศวกรรมไฟฟ้า จะมีการขับเคลื่อนปั๊มไฮดรอลิก พัดลม และอุปกรณ์อื่นๆ

ข้อมูลทางเทคนิค G1.5KW
