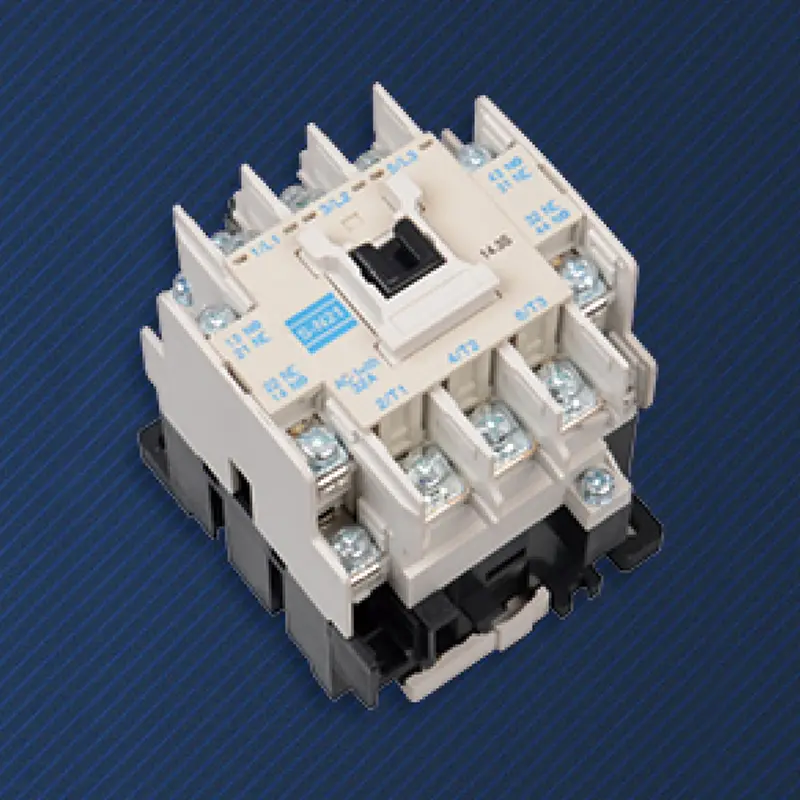

คอนแทคแม่เหล็ก AC

รายละเอียดสินค้า

คอนแทคแม่เหล็ก AC คุณภาพสูงที่ผลิตโดย SPX Electric เป็นจุดเริ่มต้นทางกายภาพสำหรับการควบคุมอัตโนมัติทั้งหมด หลังจากที่ PLC ออกคำสั่ง คอนแทคเตอร์แม่เหล็กไฟฟ้ากระแสสลับจะก้าวกระโดดที่สำคัญจากสัญญาณควบคุมที่อ่อนแอไปสู่การขับเคลื่อนด้วยไฟฟ้ากำลังแรงก่อนที่มอเตอร์จะหมุนจริง ไม่ใช่ส่วนประกอบที่ซับซ้อนที่สุด แต่เป็นตัวดำเนินการที่เชื่อถือได้และไม่สามารถทดแทนได้และทนทานต่อเวลาในระบบไฟฟ้าทางอุตสาหกรรม
ด้วยการขับเคลื่อนหน้าสัมผัสทางกลด้วยแรงแม่เหล็กไฟฟ้า ทำให้เกิดการแยกทางไฟฟ้าโดยสมบูรณ์ระหว่างคอยล์ควบคุม (ด้านแรงดันต่ำ) และวงจรหลัก (ด้านกระแสแรงดันสูงสูง) โดยพื้นฐานแล้วจะช่วยหลีกเลี่ยงความเสี่ยงที่ไฟฟ้าแรงสูงจะเข้าสู่ระบบควบคุม ทำให้มั่นใจในความปลอดภัยของบุคลากรและอุปกรณ์ที่มีความละเอียดอ่อน เช่น PLC
การทำงานเชิงกลของจุดสัมผัสมักจะมาพร้อมกับเสียง "คลิก" ที่ชัดเจนและได้ยินได้ และผลิตภัณฑ์ส่วนใหญ่มีหน้าต่างแสดงตำแหน่งที่มองเห็นได้ ซึ่งให้การตอบสนองสถานะทางกายภาพโดยตรงและเชื่อถือได้
กระแสไฟฟ้าในขณะที่สตาร์ทมอเตอร์สามารถเข้าถึง 5-8 เท่าของค่าพิกัด หน้าสัมผัสอัลลอยด์ที่ทำจากเงินได้รับการออกแบบมาเป็นพิเศษสำหรับคอนแทคเตอร์แม่เหล็กไฟฟ้าและการปิดอย่างรวดเร็วสามารถทนต่อกระแสไฟกระชากที่รุนแรง ซึ่งเป็นจุดอ่อนในส่วนประกอบสวิตช์อิเล็กทรอนิกส์จำนวนมาก
เมื่อหน้าสัมผัสถูกตัดการเชื่อมต่อ จะเกิดช่องว่างฉนวนอากาศที่ชัดเจน จากนั้นด้านโหลดและด้านไฟฟ้าจะถูกตัดออกโดยสิ้นเชิงโดยไม่มีความเสี่ยงต่อกระแสไฟรั่ว ซึ่งเป็นไปตามกฎข้อบังคับด้านความปลอดภัยในการบำรุงรักษาการปิดเครื่องที่เข้มงวด
โครงสร้างแม่เหล็กไฟฟ้าและกลไกหลักของคอนแทคแม่เหล็ก AC มีความทนทานต่ออุณหภูมิ ความชื้น ฝุ่น และความผันผวนของแรงดันไฟฟ้าบางอย่างได้ดี ในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ความน่าเชื่อถือของมันมักจะเหนือกว่าอุปกรณ์อิเล็กทรอนิกส์บริสุทธิ์ที่ซับซ้อน
หลังจากอายุการใช้งานเชิงกลนับล้าน การสึกหรอของคอนแทคเตอร์แม่เหล็ก AC (เช่น การสึกกร่อนของหน้าสัมผัส) เป็นสิ่งที่คาดเดาได้และค่อยเป็นค่อยไป ทำให้ง่ายต่อการพัฒนาแผนการบำรุงรักษาเชิงป้องกันและหลีกเลี่ยงความล้มเหลวอย่างฉับพลัน

ส่วนประกอบหลักทำงานร่วมกันอย่างไร

1. ระบบแม่เหล็กไฟฟ้า (แหล่งกำเนิดไดรฟ์):
คอยล์: รับแรงดันไฟฟ้าควบคุม (เช่น 24V AC/DC, 220V AC) และแปลงพลังงานไฟฟ้าให้เป็นสนามแม่เหล็ก
แกนเหล็กคงที่ชนิด E และแกนเหล็กแบบไดนามิก: หลังจากที่ขดลวดได้รับพลังงาน มันจะสร้างแรงแม่เหล็กเพื่อดึงดูดแกนเหล็กแบบไดนามิก วงแหวนป้องกันการลัดวงจรในตัวได้รับการออกแบบมาโดยเฉพาะเพื่อขจัดการสั่นสะเทือนและเสียงรบกวนที่เกิดจากการข้ามศูนย์ AC ทำให้มั่นใจได้ว่าการดูดจะเงียบและราบรื่นในสภาพแวดล้อม AC

2. ระบบติดต่อ (หน่วยปฏิบัติการ):
หน้าสัมผัสหลัก (ปกติเปิด): ทำจากวัสดุที่ทำจากเงิน (เช่น ซิลเวอร์แคดเมียมออกไซด์) ที่ทนทานต่อการเชื่อมและมีความต้านทานต่อการสัมผัสต่ำ สามารถรับกระแสสูงในวงจรหลักได้
หน้าสัมผัสเสริม: เชื่อมโยงทางกลไกกับหน้าสัมผัสหลัก ใช้สำหรับควบคุมวงจรล็อคตัวเอง การตอบรับสัญญาณ หรือการประสาน โดยปกติแล้วจะมีการออกแบบแบบโมดูลาร์ที่สามารถรวมเข้าด้วยกันได้อย่างยืดหยุ่น

3. ระบบดับเพลิงแบบอาร์ค (ยามรักษาความปลอดภัย):
เมื่อทำลายกระแสสูง จะเกิดส่วนโค้งอุณหภูมิสูงระหว่างหน้าสัมผัส คอนแทคแม่เหล็ก AC ใช้ฝาครอบดับเพลิงส่วนโค้งแบบกริดโลหะเพื่อตัด ระบายความร้อน และดับส่วนโค้งอย่างรวดเร็ว ปกป้องหน้าสัมผัสจากการกัดเซาะ และป้องกันอุบัติเหตุที่เกิดจากส่วนโค้งที่พุ่งออกมา

แอปพลิเคชัน

คอนแทคเตอร์แม่เหล็ก AC เป็นอุปกรณ์ควบคุมการกำหนดค่ามาตรฐานสำหรับการสตาร์ทออนไลน์โดยตรง การสตาร์ทแบบสตาร์เดลต้า และเอาท์พุตมอเตอร์สตาร์ทแบบซอฟต์สตาร์ททั้งหมด
คอนแทคแม่เหล็ก AC ใช้เพื่อควบคุมโหลด เช่น ท่อความร้อนไฟฟ้าขนาดใหญ่ เตาอบอุตสาหกรรม กลุ่มไฟ ฯลฯ ที่ต้องมีการเปิด/ปิดบ่อยครั้ง
หน่วยประมวลผลหลักในสวิตช์ถ่ายโอนอัตโนมัติ (ATS): รับผิดชอบในการเชื่อมต่อทางกายภาพหรือตัดการเชื่อมต่อสายไฟระหว่างการสลับแหล่งพลังงานสองแห่ง

มีการเชื่อมต่อหรือตัดการเชื่อมต่อวงจรไฟฟ้าหลักของอุปกรณ์ เช่น เครน คอมเพรสเซอร์ และเครื่องหล่อโลหะ

พารามิเตอร์คอนแทคเตอร์ AC แบบโมดูลาร์ในครัวเรือน SPX

เฟรม(ก)			เอสเอส-N21
KW/HP(AC-3) กำลังสำรอง (AC-3) IEC60947-4		220V	5.5/7.5
		380V	11/15
กระแสไฟสำรอง (AC-3) GB14048.4		220V	22
		380V	22
กระแสความร้อนย้อนกลับ (A)			32
แรงดันไฟฟ้า insuted reted (V)			660
หน้าสัมผัสเสริม AC-15	ติดต่อ	มาตรฐาน	2NO+2NC
	กระแสไฟฟ้าย้อนกลับ (A)	220V	1.6
		380V	0.95
ชีวิตไฟฟ้า			100
อายุการใช้งานของเครื่องจักร			500

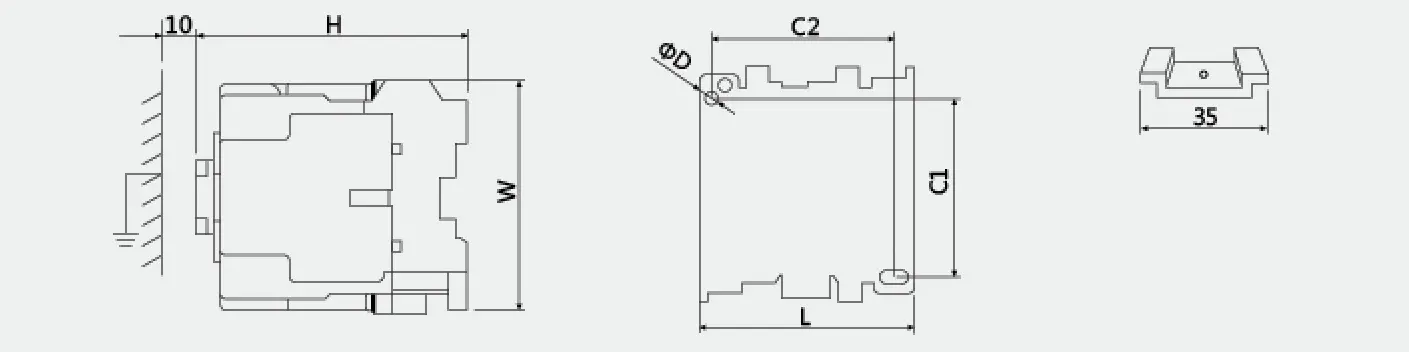

มิติเค้าร่างและการติดตั้ง
			พิมพ์	L	W	H	ค1	ค2	ΦD
			เอสเอส-N21	63	81	81	60	54	4.5
