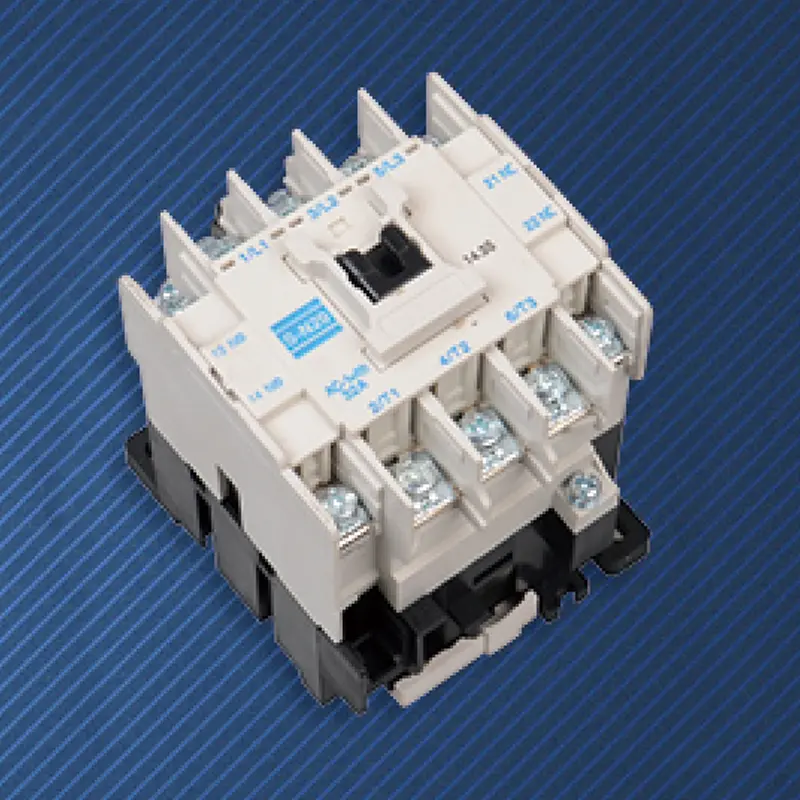

คอนแทค AC ราง Din Mount

บอกลาการเดินสายไฟที่ยุ่งยากและการซ่อมที่ใช้เวลานาน เมื่อการติดตั้งราง DIN ของคอนแทคเตอร์ AC ที่ทนทานของ SPX Electric เป็นไปตามราง DIN มาตรฐาน ระบบจะอัปเกรดจากอุปกรณ์ชิ้นเดียวไปเป็นส่วนหนึ่งของระบบการติดตั้งไฟฟ้าที่เป็นระบบเชิงอุตสาหกรรม คุณค่าของคอนแทคเตอร์ AC แบบติดตั้งบนรางที่เรามอบให้นั้นเหนือกว่าการสวิตชิ่งกระแสที่เชื่อถือได้ แต่ยังอยู่ที่วิธีการปรับโครงสร้างพื้นที่ตู้และขั้นตอนการทำงานด้วยความสะดวกสบายสูงสุด

ข้อได้เปรียบ

ไม่จำเป็นต้องวัด เจาะ หรือกรีด เพียงจัดตำแหน่งหัวเข็มขัดด้านหลังของคอนแทคเตอร์ AC ที่ยึดราง DIN เข้ากับราง DIN มาตรฐาน 35 มม. กดเบาๆ เพื่อล็อคให้แน่นหนา เวลาในการติดตั้งอุปกรณ์จะวัดเป็นวินาที
ส่วนประกอบที่ติดตั้งบนรางทั้งหมด (รวมถึงเซอร์กิตเบรกเกอร์ รีเลย์ เทอร์มินอลบล็อก ฯลฯ) มีเส้นอ้างอิงเดียวกัน ซึ่งสร้างรูปแบบปกติในแนวนอนและแนวตั้งอย่างเป็นธรรมชาติ ปรับปรุงความสวยงาม และขจัดความเบ้ในการติดตั้งที่เกิดจากการวางแนวการเจาะด้วยมือโดยไม่ได้ตั้งใจ
อุปกรณ์สามารถเลื่อนบนรางนำได้อย่างง่ายดาย และสามารถปรับตำแหน่งสัมพัทธ์ได้ตลอดเวลาก่อนและหลังการเดินสาย ทำให้มีความยืดหยุ่นสูงสุดในการวางแผนช่องและกำหนดเส้นทาง
เมื่อจำเป็นต้องเปลี่ยนหรือขยายตัวยึดราง Din ของคอนแทค AC เพียงใช้ไขควงคลายหัวเข็มขัดและถอดชิ้นส่วนเก่าออกแล้วเปลี่ยนชิ้นส่วนใหม่ การขยายระบบหรือการกู้คืนข้อผิดพลาดทำได้รวดเร็วและไม่ส่งผลกระทบต่อระบบที่อยู่ติดกัน
อุปกรณ์ เมื่อเปรียบเทียบกับการติดตั้งแบบเรียบ การติดตั้งรางนำช่วยให้สามารถวางเลย์เอาต์ที่มีความหนาแน่นสูงหลายชั้นในทิศทางความลึกของตู้ได้ โดยใช้พื้นที่สามมิติอันมีค่าภายในตู้ได้อย่างเต็มที่
ช่วยประหยัดเวลาและต้นทุนวัสดุสำหรับการประมวลผลรูแผง ลดความจำเป็นในการติดตั้งเครื่องมือ และลดต้นทุนแรงงานสำหรับการบำรุงรักษาและปรับปรุงในภายหลังได้อย่างมาก

การวิเคราะห์การออกแบบและการติดตั้งผลิตภัณฑ์

การติดตั้งราง DIN ของคอนแทคเตอร์ AC ปฏิบัติตามมาตรฐานราง DIN TH35-7.5 หรือ TH35-15 ที่ได้รับการยอมรับในระดับสากลอย่างเคร่งครัด เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับตู้ไฟฟ้าและอุปกรณ์เสริมส่วนใหญ่ในตลาดได้อย่างราบรื่น ด้านหลังมีตัวล็อคแบบยืดหยุ่นที่ทำจากพลาสติกวิศวกรรมที่มีความเหนียวสูง ให้แรงล็อคที่มั่นคง ในขณะเดียวกันก็ปล่อยได้อย่างรวดเร็วผ่านการใช้งานเครื่องมือง่ายๆ
ขั้วต่อจ่ายไฟและขั้วต่อควบคุมทั้งหมดมีป้ายกำกับชัดเจนที่ด้านหน้าเพื่อการเดินสายที่รวดเร็วและแม่นยำจากทิศทางเดียวกัน
ขั้วต่อสายไฟได้รับการออกแบบให้เหมาะสม ทำให้มีพื้นที่ว่างเพียงพอสำหรับการทำงานของไขควง แม้ว่าจะใช้สายเคเบิลที่มีขั้วต่อแบบกดเย็นก็ตาม
ด้านบนหรือด้านข้างได้รับการออกแบบให้มีพื้นที่สำหรับใส่หรือเขียนป้ายระบุ ซึ่งอำนวยความสะดวกในการระบุหมายเลขวงจรและการติดฉลากการทำงาน

พื้นที่การใช้งานหลัก

เนื่องจากเป็นแกนหลักในการขับเคลื่อนของแอคทูเอเตอร์ เช่น มอเตอร์ เครื่องทำความร้อน โซลินอยด์วาล์ว ฯลฯ คอนแทคเตอร์ AC แบบติดตั้งราง Din จึงได้รับการติดตั้งเคียงข้างกันบนรางเดียวกันกับ PLC, เซอร์กิตเบรกเกอร์, สวิตช์จ่ายไฟ ฯลฯ ซึ่งก่อให้เกิดหัวใจของระบบควบคุมที่ได้มาตรฐาน
ติดตั้งกล่องรวมสัญญาณแบบรางขนาดกะทัดรัดติดกับอุปกรณ์ที่ต้องใช้รีโมทคอนโทรล โดยมีคอนแทคเตอร์ในตัวที่ขับเคลื่อนโหลดเฉพาะที่โดยตรง ทำให้มีการควบคุมแบบกระจายอำนาจและการเดินสายที่ง่ายขึ้น
คอนแทคเตอร์ AC แบบติดตั้งบนราง Din ใช้สำหรับการควบคุมแสงสว่าง การควบคุมคอยล์พัดลม การควบคุมปั๊มน้ำ และสถานการณ์อื่นๆ อำนวยความสะดวกในการก่อสร้างที่ได้มาตรฐานและการจัดการแบบรวมศูนย์ในห้องกระจายสินค้าหรือกล่องควบคุมในสถานที่
จัดเตรียมรากฐานโมดูลควบคุมอิเล็กทรอนิกส์แบบ "ปลั๊กแอนด์เพลย์" สำหรับผู้ผลิตอุปกรณ์เครื่องจักรกล ซึ่งช่วยลดรอบการประกอบและการทดสอบการทำงานของตู้อุปกรณ์ได้อย่างมาก

พารามิเตอร์คอนแทคเตอร์ AC แบบโมดูลาร์ในครัวเรือน SPX

เฟรม(ก)			เอสเอส-N20
KW/HP(AC-3) กำลังสำรอง (AC-3) IEC60947-4		220V	5.5/7.5
		380V	11/15
กระแสไฟสำรอง (AC-3) GB14048.4		220V	22
		380V	22
กระแสความร้อนย้อนกลับ (A)			32
แรงดันไฟฟ้า insuted reted (V)			660
หน้าสัมผัสเสริม AC-15	ติดต่อ	มาตรฐาน	1NO+1NC
	กระแสไฟฟ้าย้อนกลับ (A)	220V	1.6
		380V	0.95
ชีวิตไฟฟ้า			100
อายุการใช้งานของเครื่องจักร			500

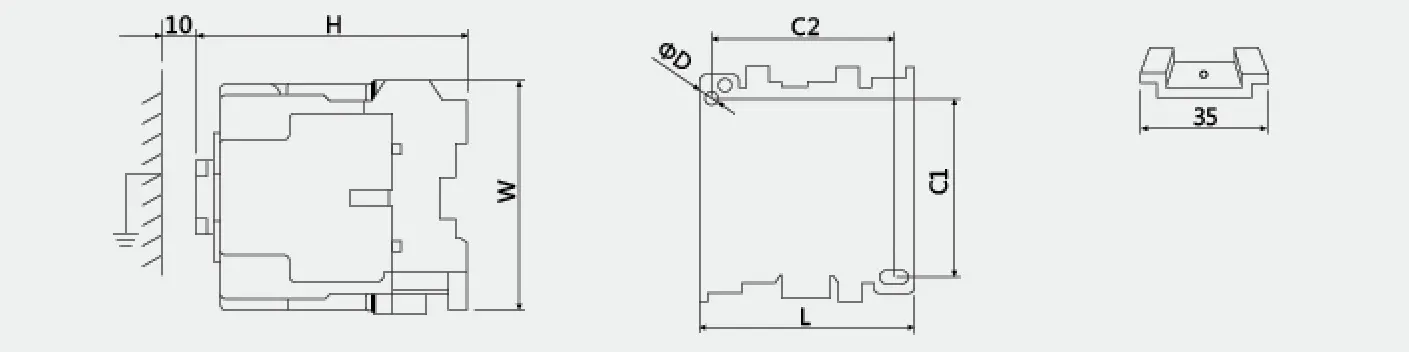

มิติเค้าร่างและการติดตั้ง
			พิมพ์	L	W	H	ค1	ค2	ΦD
			เอสเอส-N20	63	81	81	60	54	4.5
