เครื่องปรับอากาศคอนแทค AC

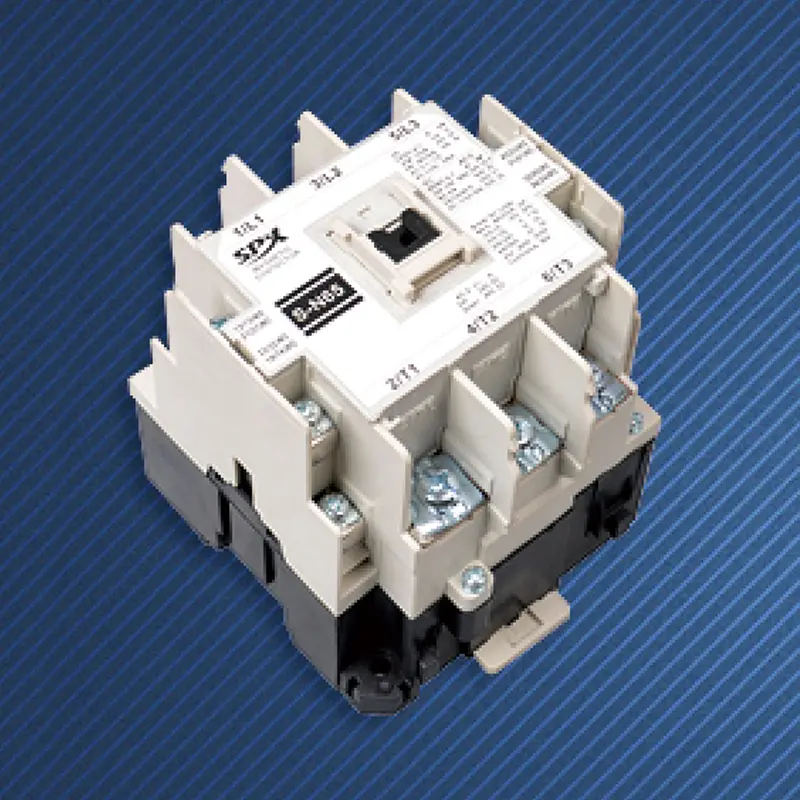

หน่วยเครื่องปรับอากาศคอนแทค AC แบบปรับแต่งเองของโรงงาน SPX Electric ไม่ใช่การใช้งานทั่วไปของคอนแทคเตอร์สากล เป็นอุปกรณ์สวิตช์แม่เหล็กไฟฟ้าที่กำหนดอย่างมืออาชีพในแง่ของอายุการใช้งานไฟฟ้า ความสามารถในการแตกหัก และโครงสร้างปริมาตร โดยอิงตามลักษณะการทำงานของคอมเพรสเซอร์เครื่องปรับอากาศ (โดยเฉพาะคอมเพรสเซอร์แบบปิดผนึกที่มีการป้องกันการโอเวอร์โหลดการรีเซ็ตอัตโนมัติ) และมอเตอร์พัดลม

คุณสมบัติและข้อดี

หน่วยเครื่องปรับอากาศคอนแทค AC คุณภาพสูงปฏิบัติตามมาตรฐานหมวดหมู่การใช้งานของ AC-8a (มอเตอร์ไฟฟ้าในการควบคุมคอมเพรสเซอร์ทำความเย็นแบบปิดผนึก) หรือ AC-7a (โหลดมอเตอร์ไฟฟ้าสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน) อย่างเคร่งครัด ซึ่งหมายความว่าอายุการใช้งานไฟฟ้าและเงื่อนไขการทดสอบความสามารถในการเปิด/ปิดจะจำลองสภาพการทำงานจริงของคอมเพรสเซอร์เครื่องปรับอากาศได้อย่างเต็มที่
กระแสไฟทำงานที่ได้รับการจัดอันดับทั่วไปครอบคลุมตั้งแต่ 30A ถึง 45A และแรงดันไฟฟ้าในการทำงานจะจับคู่กับระบบปรับอากาศแบบเฟสเดียว (208-240V) หรือสามเฟส (สูงถึง 660V) ซึ่งสามารถตอบสนองความต้องการพลังงานคอมเพรสเซอร์ของเครื่องปรับอากาศในครัวเรือนและเชิงพาณิชย์ส่วนใหญ่ได้โดยตรง
หน้าสัมผัสหลักโดยทั่วไปทำมาจากโลหะผสมเงินหรือวัสดุโลหะผสมที่มีส่วนประกอบหลักเป็นเงิน ซึ่งมีค่าการนำไฟฟ้าที่ดีเยี่ยม ทนทานต่อการกัดเซาะของส่วนโค้ง และต้านทานต่อการเชื่อม ทำให้มั่นใจได้ถึงการสัมผัสที่เสถียรแม้ว่าจะต้องเผชิญกับกระแสไฟกระชากสตาร์ทอัพของคอมเพรสเซอร์บ่อยครั้งก็ตาม
การใช้การออกแบบสามมิติที่มีเค้าโครงด้านบนและด้านล่าง ส่วนบนเป็นระบบหน้าสัมผัสเบรกพอยต์คู่ของสะพานที่ออกฤทธิ์โดยตรง และส่วนล่างเป็นระบบแม่เหล็กไฟฟ้า โครงสร้างมีขนาดกะทัดรัดเอื้อต่อการติดตั้งในกล่องควบคุมเครื่องปรับอากาศที่มีพื้นที่จำกัด
ห้องดับเพลิงอาร์คไฟฟ้าแบบแยกคู่ในตัวหรือตารางดับเพลิงอาร์คตะเข็บตามยาวสามารถทำให้เย็นลงและดับส่วนโค้งที่เกิดขึ้นเมื่อตัดกระแสไฟฟ้าได้อย่างรวดเร็ว ปกป้องหน้าสัมผัสได้อย่างมีประสิทธิภาพและป้องกันการรบกวนกับสัญญาณควบคุมกระแสอ่อนอื่น ๆ
การปรับให้เข้ากับสภาพแวดล้อมที่เข้มงวด: มีการกำหนดเงื่อนไขการใช้งานไว้อย่างชัดเจน เช่น ช่วงอุณหภูมิอากาศแวดล้อม (โดยทั่วไป -5 ℃ ถึง +50 ℃) ระดับความสูง (≤ 2000 ม.) ระดับมลภาวะ และหมวดหมู่การติดตั้ง (โดยปกติคือประเภท III) เพื่อให้มั่นใจถึงการทำงานที่เสถียรในสภาพแวดล้อมที่มีอุณหภูมิสูง ความชื้นสูง และการสั่นสะเทือนที่เครื่องปรับอากาศภายนอกอาคารอาจเผชิญ
เพื่อความสะดวกในการติดตั้งนอกสถานที่ มักมีวิธีการเชื่อมต่อวงจรหลักสองวิธี: การต่อปลั๊กและการต่อด้วยสกรู ขั้วต่อคอยล์ยังได้รับการออกแบบโดยทั่วไปให้มีการเชื่อมต่อแบบปลั๊กอินเพื่อทำให้กระบวนการเดินสายง่ายขึ้น
บางรุ่นอนุญาตให้ติดตั้งโมดูลหน้าสัมผัสเสริมสำหรับการประสานทางไฟฟ้าหรือป้อนกลับสถานะคอนแทคเตอร์ไปยังระบบควบคุม ช่วยเพิ่มความยืดหยุ่นในการควบคุม

สถานการณ์การใช้งานที่สำคัญ

ควบคุมคอมเพรสเซอร์ทำความเย็นแบบปิดผนึกและมอเตอร์พัดลมกลางแจ้งของระบบปรับอากาศแบบความเร็วคงที่หรือความถี่แปรผัน
หน่วยเครื่องปรับอากาศคอนแทค AC ทำหน้าที่เป็นหน่วยควบคุมการจ่ายไฟสำหรับโหลด เช่น วาล์วควบคุมทิศทางสี่ทิศทาง คอมเพรสเซอร์ และพัดลม
เครื่องปรับอากาศคอนแทคเตอร์ AC ถูกนำไปใช้กับวงจรควบคุมคอมเพรสเซอร์ของอุปกรณ์เช่นตู้เย็นและตู้โชว์

พารามิเตอร์สวิตช์คอนแทค AC SPX AC

เฟรม(ก)			เอสเอส-N65
KW/HP(AC-3) กำลังสำรอง (AC-3) IEC60947-4		220V	18.5/25
		380V	30/40
กระแสไฟสำรอง (AC-3) GB14048.4		220V	68
		380V	66
กระแสความร้อนย้อนกลับ (A)			100
แรงดันไฟฟ้า insuted reted (V)			660
หน้าสัมผัสเสริม AC-15	ติดต่อ	มาตรฐาน	2NO+2NC
	กระแสไฟฟ้าย้อนกลับ (A)	220V	1.6
		380V	0.95
ชีวิตไฟฟ้า			60
อายุการใช้งานของเครื่องจักร			300

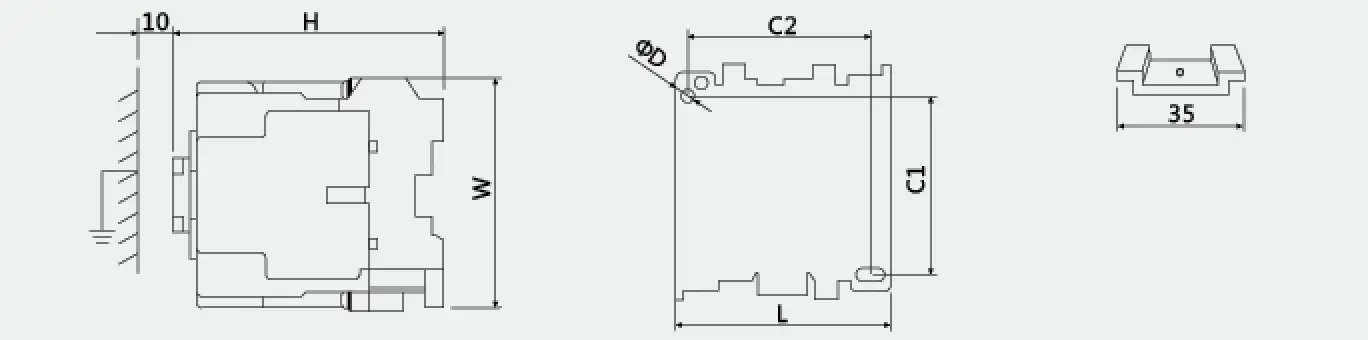

มิติเค้าร่างและการติดตั้ง
			พิมพ์	L	W	H	ค1	ค2	ΦD
			เอสเอส-N65	88	106	106	75	70	5
