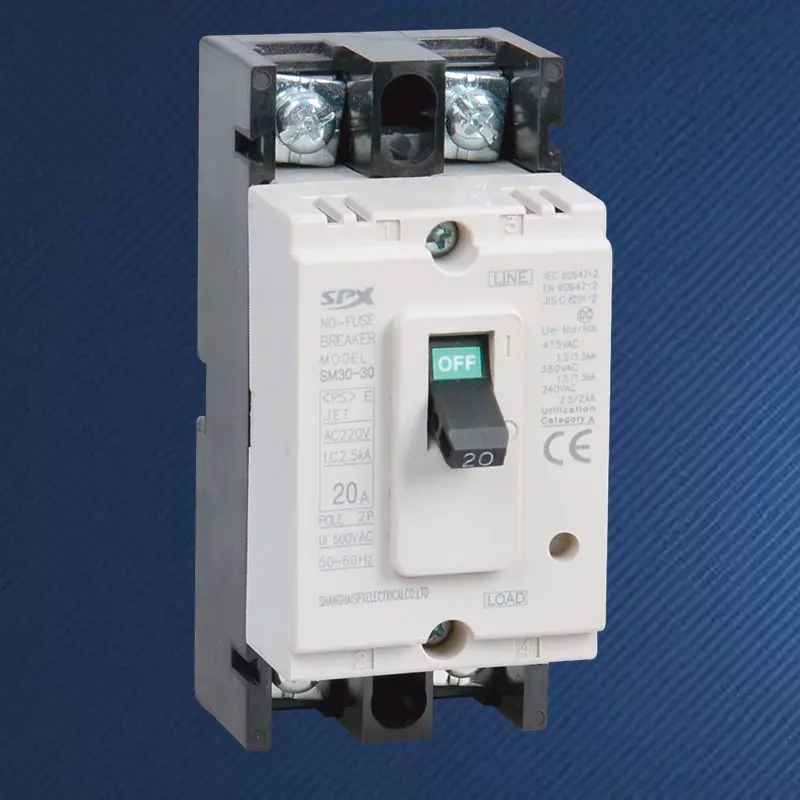

2P 30A เซอร์กิตเบรกเกอร์แบบขึ้นรูป

ในระบบไฟฟ้าสมัยใหม่ ความปลอดภัยถือเป็นรากฐานสำคัญที่ไม่สามารถลดทอนลงได้ เซอร์กิตเบรกเกอร์แบบขึ้นรูป 2P 30A ของ SPX ที่ทนทานนั้นเป็น "เจ้าหน้าที่รักษาความปลอดภัย" ที่เงียบและซื่อสัตย์ โดยจะตรวจสอบสายไฟที่มีกระแสไฟและสายไฟกลาง (หรือสายไฟสองเฟส) ของวงจรไปพร้อมๆ กัน เมื่อกระแสไฟฟ้าผิดปกติเกิดขึ้น สามารถทำงานได้อย่างแม่นยำภายในมิลลิวินาที และตัดวงจรที่ผิดพลาดโดยอัตโนมัติ โดยผสานรวมฟังก์ชันการป้องกันของฟิวส์แบบเดิมเข้ากับความสะดวกในการใช้งานสวิตช์ ทำให้คุณมีเครื่องมือป้องกันสายที่ปลอดภัย ชาญฉลาดกว่า และนำกลับมาใช้ใหม่ได้

ข้อได้เปรียบ

แถบโลหะคู่ในตัวของ 2P 30A Molded Case Circuit Breaker คุณภาพสูง ให้การป้องกันเวลาโอเวอร์โหลดแบบผกผัน เมื่อกระแสไฟฟ้าเกินค่าที่กำหนดเล็กน้อยเป็นเวลานาน เช่น การโอเวอร์โหลดของสาย จะทำให้การตัดการเชื่อมต่อล่าช้า ขดลวดแม่เหล็กไฟฟ้าให้การป้องกันไฟฟ้าลัดวงจรทันที และสามารถเดินทางได้ทันทีภายในหนึ่งเปอร์เซ็นต์ของวินาทีเมื่อเผชิญกับกระแสไฟฟ้าลัดวงจรอย่างกะทันหันและมีขนาดใหญ่มาก พร้อมการตอบสนองที่รวดเร็วอย่างยิ่ง

ตำแหน่ง "ON" และ "OFF" มีการทำเครื่องหมายไว้อย่างชัดเจน และการทำงานของด้ามจับก็ราบรื่น หลังจากที่ข้อผิดพลาดสะดุด ที่จับจะอยู่ในตำแหน่งตรงกลาง เพื่อแสดงข้อผิดพลาดที่ใช้งานง่ายเพื่อการแก้ไขปัญหาอย่างรวดเร็ว
การเดินสายและการติดตั้งที่เสถียร: การใช้ขั้วต่อลวดแบบสกรู การเชื่อมต่อกระแสสูงนั้นมั่นคงและเชื่อถือได้ การออกแบบโมดูลาร์ที่ได้มาตรฐานช่วยให้ติดตั้งได้ง่ายบนรางอเนกประสงค์ขนาด 35 มม. และการจัดวางร่วมกับอุปกรณ์ไฟฟ้าอื่นๆ อย่างเรียบร้อย
การออกแบบสองขั้วให้การป้องกันการแตกหักอย่างสมบูรณ์ ในขณะที่มีความกว้างเพียงประมาณสองเท่าของเซอร์กิตเบรกเกอร์ขั้วเดี่ยวมาตรฐานเท่านั้น เซอร์กิตเบรกเกอร์แบบขึ้นรูป 2P 30A ที่ได้รับการรับรอง CE เป็นตัวเลือกสำหรับกล่องกระจายสินค้าขนาดเล็กและวงจรแบ่งย่อย
การป้องกัน
เมื่อเทียบกับฟิวส์ที่ต้องเปลี่ยน เซอร์กิตเบรกเกอร์แบบขึ้นรูป 2P 30A สามารถรีเซ็ตและนำกลับมาใช้ใหม่ได้ด้วยตนเองหลังการแก้ไขปัญหา โดยมีต้นทุนการใช้งานในระยะยาวต่ำกว่าและบำรุงรักษาง่ายกว่า

SPX SM30-30 ซีรีส์ของเบรกเกอร์วงจรแม่พิมพ์แบบ MCCB พารามิเตอร์

เฟรม(ก)		SM30-30(NF-CW)				ลักษณะการดำเนินงาน
จัดอันดับปัจจุบันใน (A)		(2)、3、(3.2)、5、10、15、20、30
แรงดันไฟฟ้า(V)		เอซี 400V
พิกัดแรงดันไฟฟ้าฉนวน (V)		กระแสสลับ 500V
จำนวนเสา		2		3
ความสามารถในการทำลายที่จำกัด		C	S	C	S
ความสามารถในการขัดจังหวะการลัดวงจร (kA) AC400V		1.5	1.5	1.5	1.5
ใช้งานไฟฟ้าลัดวงจร (kA) AC400V		1	1	1	1
รูปโปรไฟล์
	a	96		96
	b	45		67
	c	64		64
ภาพการติดตั้ง
	d	84.5		84.5
	e	/		24
	f	5		5
อายุการใช้งานของเครื่อง		7000
ชีวิตไฟฟ้า		4000
อุปกรณ์ควบคุมไฟฟ้า (MD)
ด้ามจับแบบหมุนภายนอก
อุปกรณ์สะดุดอัตโนมัติ		ความร้อนแม่เหล็ก

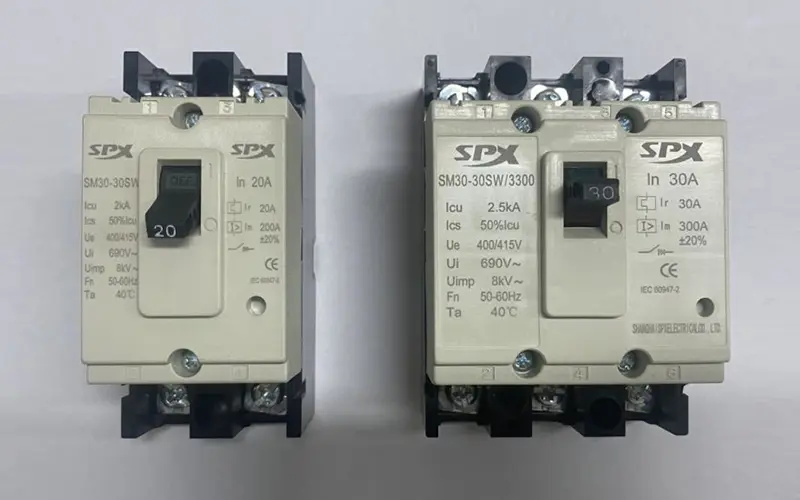

มุมมองด้านหน้า
