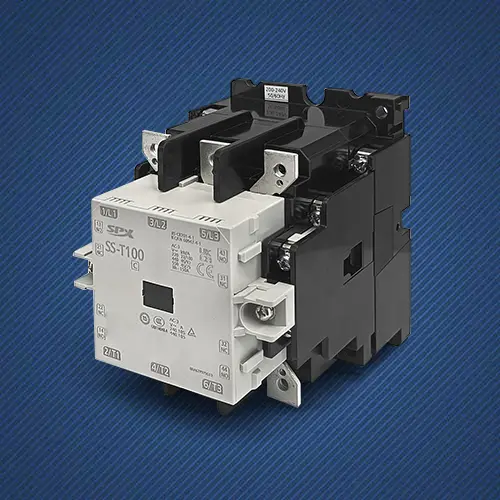

คอนแทคไฟฟ้ากระแสสลับ 100A

คอนแทคเตอร์ AC คุณภาพสูง 100A ของ SPX Electric Factory ทำจากวัสดุหน้าสัมผัสโลหะผสมที่ทำจากเงินคุณภาพสูง และเปลือกพลาสติกวิศวกรรมที่มีความทนทานต่อแรงกระแทกสูง อายุการใช้งานของกลไกสามารถเข้าถึงได้หลายล้านครั้ง ออกแบบมาโดยเฉพาะสำหรับการใช้งานทางอุตสาหกรรมที่ต้องมีการหยุดการทำงานบ่อยครั้ง ลดเวลาหยุดทำงานสำหรับการบำรุงรักษา และลดต้นทุนรวมในการเป็นเจ้าของ

คุณสมบัติ

กระแสไฟทำงานที่ได้รับการจัดอันดับสูงถึง 100A ซึ่งสามารถขับเคลื่อนโหลดสามเฟสกำลังสูงได้อย่างง่ายดาย แรงดันไฟฟ้าคอยล์มาตรฐานรองรับข้อกำหนดต่างๆ เช่น 24V AC แรงดันไฟฟ้าสวิตช์สูงสุดสามารถเข้าถึง 600V AC ซึ่งสามารถเป็นไปตามข้อกำหนดของระดับแรงดันไฟฟ้าอุตสาหกรรมต่างๆ
คอนแทคเตอร์ AC ขนาด 100A ที่ทนทานใช้การออกแบบแบบโมดูลาร์และรองรับการติดตั้งแผงหรือราง DIN ช่วยประหยัดพื้นที่ตู้ และอำนวยความสะดวกในการติดตั้งและบำรุงรักษาระหว่างการทำงาน
บางรุ่นมีฟังก์ชันคอนแทคเตอร์เพื่อความปลอดภัยและการออกแบบการป้องกันแรงดันไฟฟ้าเกิน ช่วยให้รับประกันความปลอดภัยเพิ่มเติมสำหรับการใช้งานที่สำคัญ

ข้อมูลพื้นฐาน

จัดอันดับปัจจุบัน: 100 A
จำนวนขั้ว: 3 เสา (หน้าสัมผัสหลัก)
การกำหนดค่าหน้าสัมผัสหลัก: 3 ปกติเปิด (3 NO)
หน้าสัมผัสเสริม: การกำหนดค่ามาตรฐานประกอบด้วย 1 ช่องเปิดตามปกติ (NO) และ 1 ช่องปิดตามปกติ (NC)

พารามิเตอร์คอยล์

แรงดันไฟฟ้าคอยล์: 24 V AC (รุ่นตัวอย่าง แรงดันไฟฟ้าอื่นๆ สามารถปรับแต่งได้)
ดึงแรงดันไฟฟ้า: ≤ 80% ของแรงดันไฟฟ้า (ค่าทั่วไป)
ปล่อยแรงดันไฟฟ้า: ≥ 20% แรงดันไฟฟ้า (ค่าทั่วไป)

ลักษณะทางไฟฟ้าและเครื่องกล
พิกัดแรงดันไฟฟ้าฉนวน: 690 V AC
แรงดันไฟฟ้าสวิตช์สูงสุด: 600 V AC
กำลังไฟพิกัด: สามารถควบคุมมอเตอร์สามเฟสประมาณ 55kW ที่แรงดันไฟฟ้า 380V AC
อายุการใช้งานของเครื่องจักร: สูงสุด 1000,000 การดำเนินงาน
อายุการใช้งานทางไฟฟ้า: ภายใต้โหลดที่กำหนด ค่าทั่วไปจะเกิน 100,000 การดำเนินการ

ระดับการป้องกัน: IP20 ป้องกันนิ้วมือสัมผัสชิ้นส่วนที่เป็นอันตราย
ช่วงอุณหภูมิในการทำงาน: -5 ° C ถึง +60 ° C
ช่วงอุณหภูมิในการจัดเก็บ: -40 ° C ถึง +70 ° C

แอปพลิเคชัน

คอนแทคเตอร์ AC 100A ในสต็อกควบคุมมอเตอร์อะซิงโครนัสสามเฟสสำหรับพัดลม ปั๊ม คอมเพรสเซอร์ สายพานลำเลียง และเครื่องจักรกลหนักอื่นๆ
ใช้สำหรับควบคุมไฟของเครื่องปรับอากาศส่วนกลาง พัดลมคูลลิ่งทาวเวอร์ และปั๊มน้ำขนาดใหญ่
เป็นองค์ประกอบสำคัญของการสลับตัวเก็บประจุและระบบถ่ายโอนพลังงานอัตโนมัติ (ATS)
ควบคุมกลุ่มไฟส่องสว่างขนาดใหญ่ ประตูไฟฟ้า อุปกรณ์บนเวที และโหลดกระแสไฟฟ้าแรงสูงอื่นๆ
